某电机修造厂变电所设计VIP免费

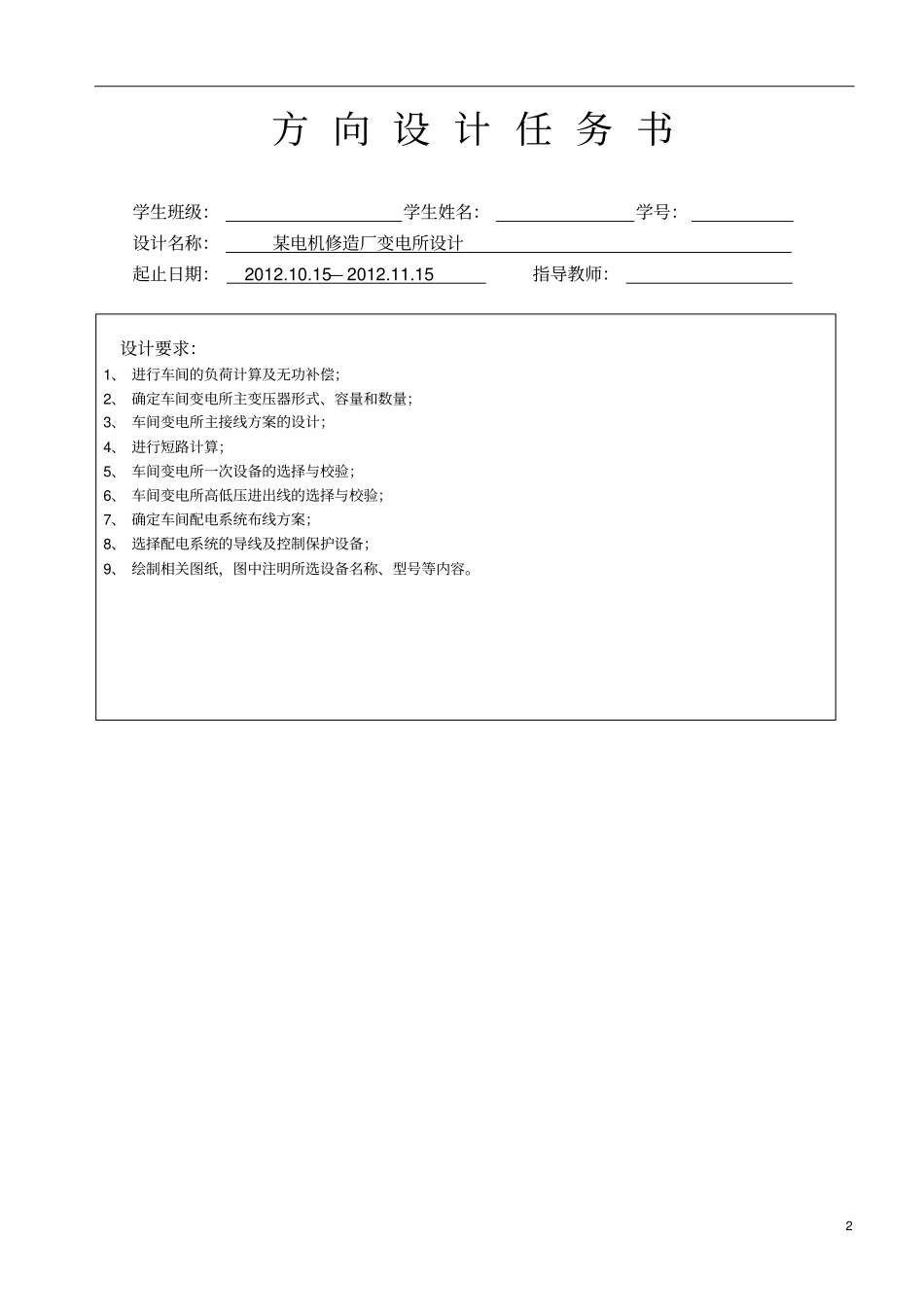

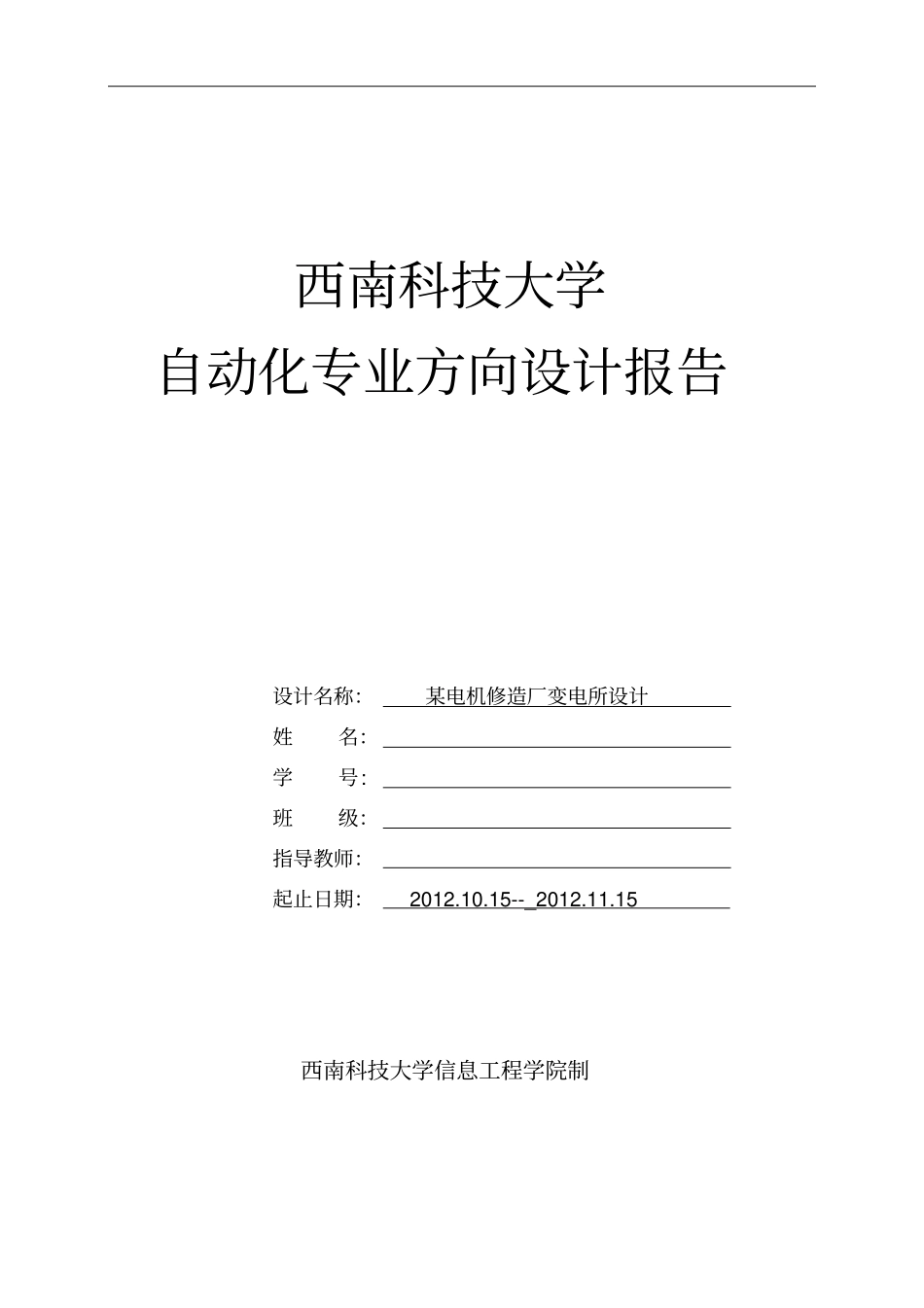

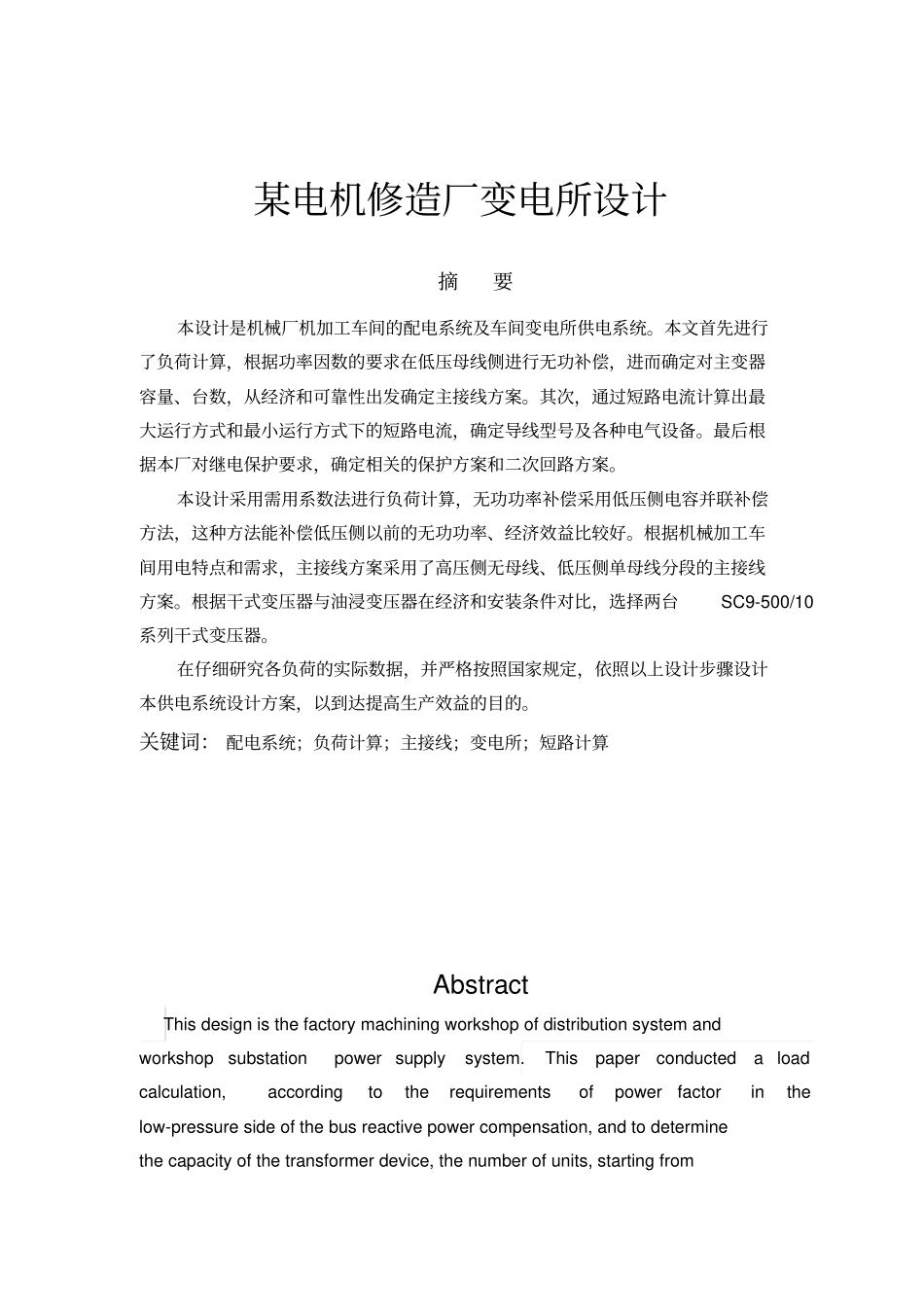

西南科技大学自动化专业方向设计报告设计名称：某电机修造厂变电所设计姓名：学号: 班级：指导教师：起止日期： 2012.10.15--_2012.11.15 西南科技大学信息工程学院制2 方 向 设 计 任 务 书学生班级：学生姓名：学号：设计名称：某电机修造厂变电所设计起止日期：2012.10.15— 2012.11.15 指导教师：设计要求：1、 进行车间的负荷计算及无功补偿；2、 确定车间变电所主变压器形式、容量和数量；3、 车间变电所主接线方案的设计；4、 进行短路计算；5、 车间变电所一次设备的选择与校验；6、 车间变电所高低压进出线的选择与校验；7、 确定车间配电系统布线方案；8、 选择配电系统的导线及控制保护设备；9、 绘制相关图纸，图中注明所选设备名称、型号等内容。某电机修造厂变电所设计摘要本设计是机械厂机加工车间的配电系统及车间变电所供电系统。本文首先进行了负荷计算，根据功率因数的要求在低压母线侧进行无功补偿，进而确定对主变器容量、台数，从经济和可靠性出发确定主接线方案。其次，通过短路电流计算出最大运行方式和最小运行方式下的短路电流，确定导线型号及各种电气设备。最后根据本厂对继电保护要求，确定相关的保护方案和二次回路方案。本设计采用需用系数法进行负荷计算，无功功率补偿采用低压侧电容并联补偿方法，这种方法能补偿低压侧以前的无功功率、经济效益比较好。根据机械加工车间用电特点和需求，主接线方案采用了高压侧无母线、低压侧单母线分段的主接线方案。根据干式变压器与油浸变压器在经济和安装条件对比，选择两台SC9-500/10系列干式变压器。在仔细研究各负荷的实际数据，并严格按照国家规定，依照以上设计步骤设计本供电系统设计方案，以到达提高生产效益的目的。关键词： 配电系统；负荷计算；主接线；变电所；短路计算AbstractThis design is the factory machining workshop of distribution system and workshop substation power supply system. This paper conducted a load calculation, according to the requirements of power factor in the low-pressure side of the bus reactive power compensation, and to determine the capacity of the transformer device, the number of units, starting from the economic and reliability to determine the main terminal program. Secondly, calculate the max...
