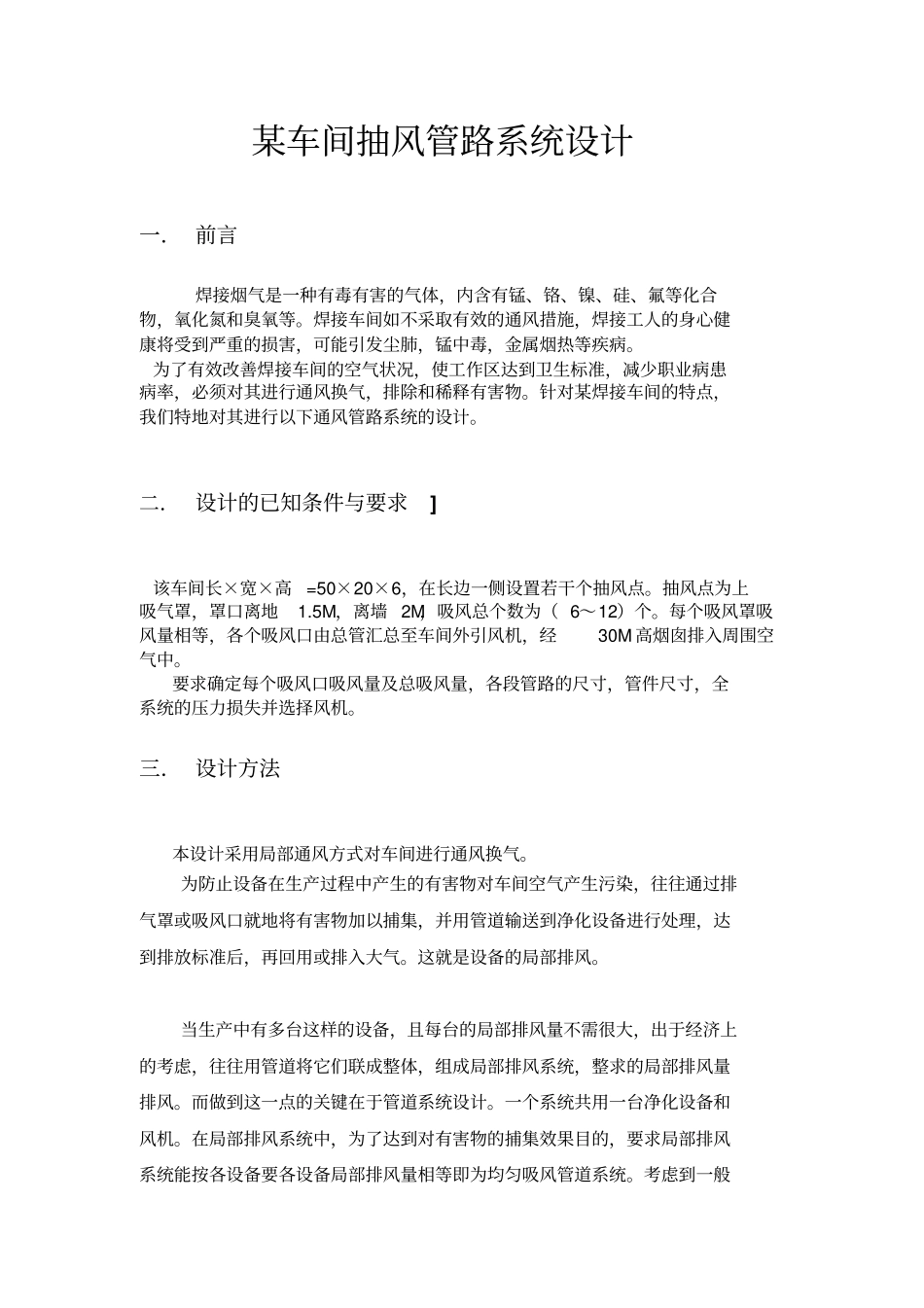

某车间抽风管路系统设计一． 前言焊接烟气是一种有毒有害的气体，内含有锰、铬、镍、硅、氟等化合物，氧化氮和臭氧等。焊接车间如不采取有效的通风措施，焊接工人的身心健康将受到严重的损害，可能引发尘肺，锰中毒，金属烟热等疾病。为了有效改善焊接车间的空气状况，使工作区达到卫生标准，减少职业病患病率，必须对其进行通风换气，排除和稀释有害物。针对某焊接车间的特点，我们特地对其进行以下通风管路系统的设计。二． 设计的已知条件与要求] 该车间长×宽×高=50×20×6，在长边一侧设置若干个抽风点。抽风点为上吸气罩，罩口离地1.5M，离墙 2M，吸风总个数为（ 6～12）个。每个吸风罩吸风量相等，各个吸风口由总管汇总至车间外引风机，经30M 高烟囱排入周围空气中。要求确定每个吸风口吸风量及总吸风量，各段管路的尺寸，管件尺寸，全系统的压力损失并选择风机。三． 设计方法本设计采用局部通风方式对车间进行通风换气。为防止设备在生产过程中产生的有害物对车间空气产生污染，往往通过排气罩或吸风口就地将有害物加以捕集，并用管道输送到净化设备进行处理，达到排放标准后，再回用或排入大气。这就是设备的局部排风。当生产中有多台这样的设备，且每台的局部排风量不需很大，出于经济上的考虑，往往用管道将它们联成整体，组成局部排风系统，整求的局部排风量排风。而做到这一点的关键在于管道系统设计。一个系统共用一台净化设备和风机。在局部排风系统中，为了达到对有害物的捕集效果目的，要求局部排风系统能按各设备要各设备局部排风量相等即为均匀吸风管道系统。考虑到一般情况，各设备的局部排风量不等时称为定量吸风管道系统。均匀吸风管道的设计过去采用干管的等速设计法或降速梯形设计法，对定量吸风管道则采用汇流三通的阻力平衡法，这些方法对问题的分析过于粗糙，运行后风量偏差较大，已不适应人们对环境的要求。本文的局部排风系统管道设计方法 ，对 排风管道内气流的能量关系作了更详细的分析，并可进行更精确的计算。运行后设备的排风量与设计值偏差很小。四． 设计原理局部排风系统的吸风支管一端是机上吸口，另一端在汇流三通处与干管相接，支管气流与干管气流在汇流三通处具有公共点称为两股气流的汇合点（如图 1），两股气流在汇合点汇合，一般动压是不等的，但其静压相等。干管气流到达汇合点的静压称为剩余静压，它是汇合点的实际静压。吸口与汇合点的静压差是支管吸风的动力。对于形状和尺寸给定的...
