桥架、线槽、母线槽安装分项工程施工工艺标准VIP免费

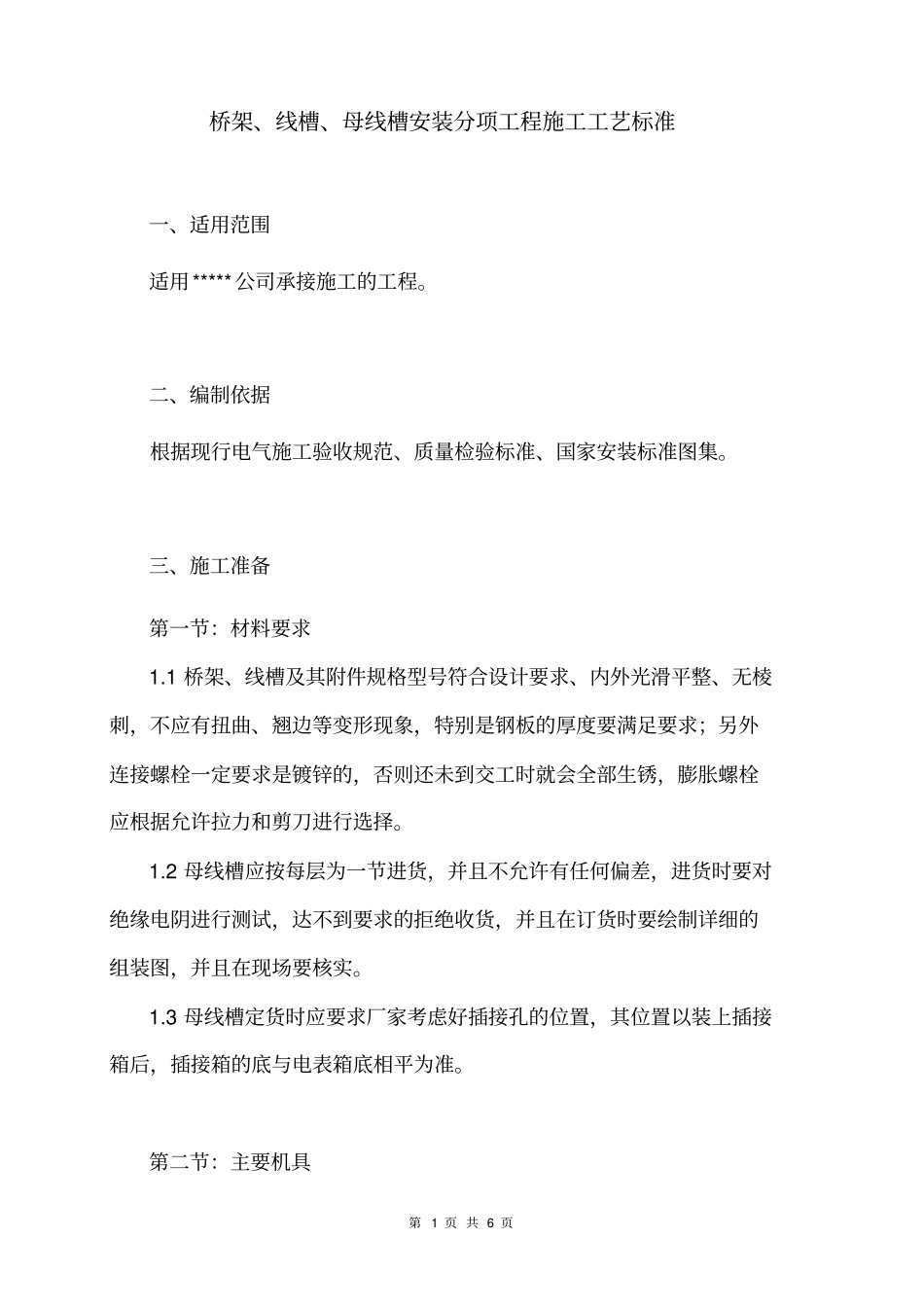

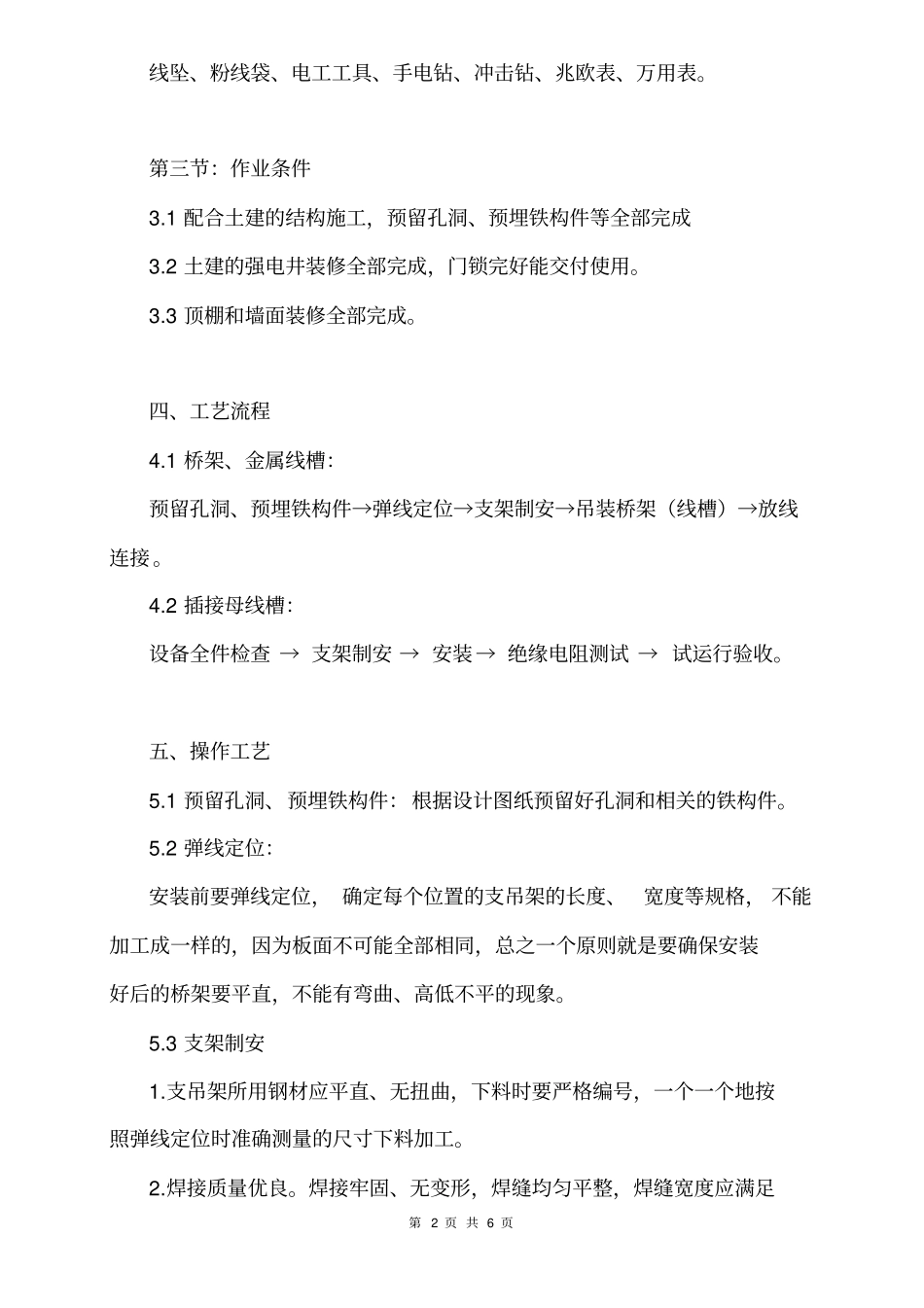

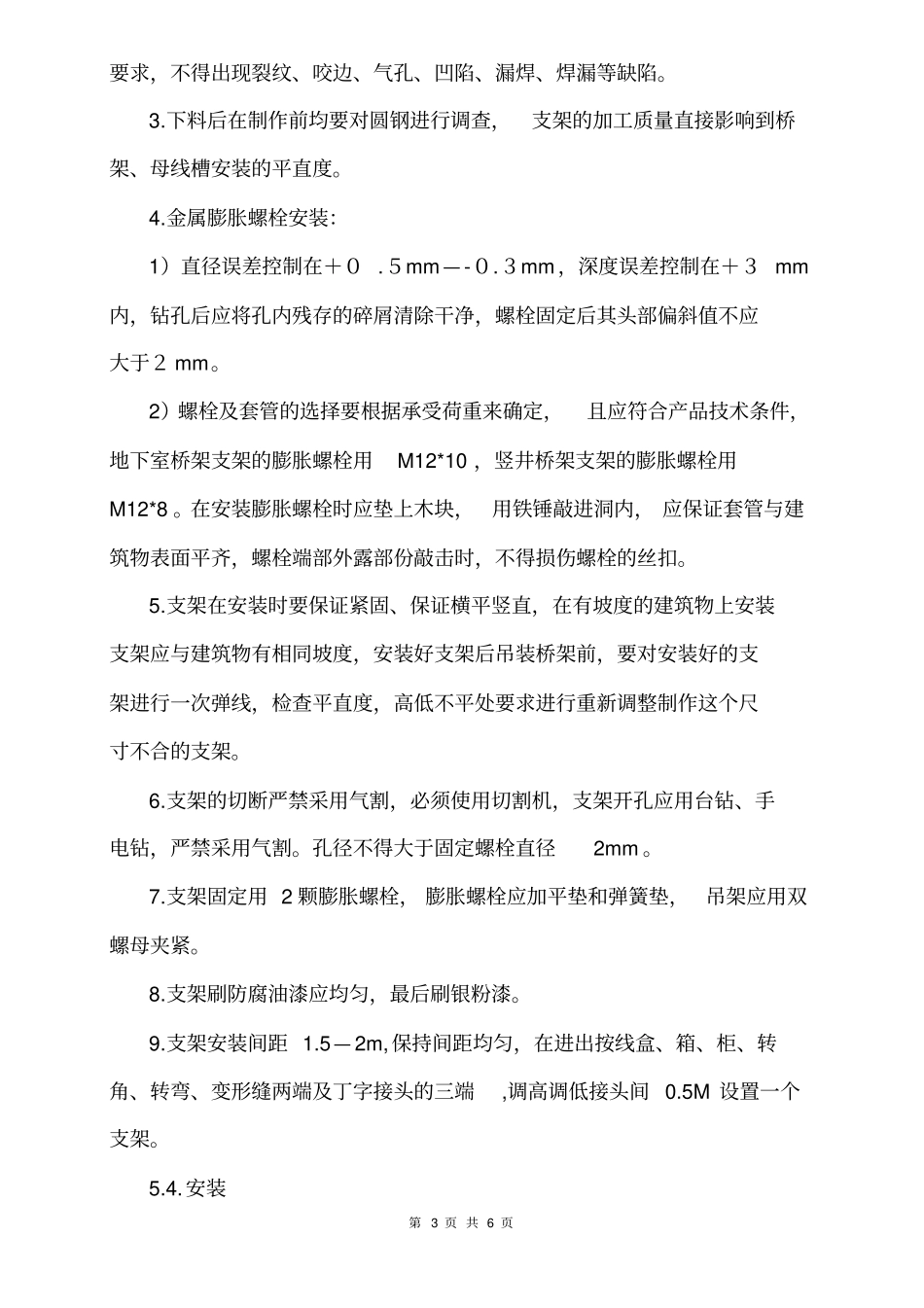

第 1 页 共 6 页桥架、线槽、母线槽安装分项工程施工工艺标准一、适用范围适用***** 公司承接施工的工程。二、编制依据根据现行电气施工验收规范、质量检验标准、国家安装标准图集。三、施工准备第一节：材料要求1.1 桥架、线槽及其附件规格型号符合设计要求、内外光滑平整、无棱刺，不应有扭曲、翘边等变形现象，特别是钢板的厚度要满足要求；另外连接螺栓一定要求是镀锌的，否则还未到交工时就会全部生锈，膨胀螺栓应根据允许拉力和剪刀进行选择。1.2 母线槽应按每层为一节进货，并且不允许有任何偏差，进货时要对绝缘电阴进行测试，达不到要求的拒绝收货，并且在订货时要绘制详细的组装图，并且在现场要核实。1.3 母线槽定货时应要求厂家考虑好插接孔的位置，其位置以装上插接箱后，插接箱的底与电表箱底相平为准。第二节：主要机具第 2 页 共 6 页线坠、粉线袋、电工工具、手电钻、冲击钻、兆欧表、万用表。第三节：作业条件3.1 配合土建的结构施工，预留孔洞、预埋铁构件等全部完成3.2 土建的强电井装修全部完成，门锁完好能交付使用。3.3 顶棚和墙面装修全部完成。四、工艺流程4.1 桥架、金属线槽：预留孔洞、预埋铁构件→弹线定位→支架制安→吊装桥架（线槽）→放线连接。4.2 插接母线槽：设备全件检查 → 支架制安 → 安装→ 绝缘电阻测试 → 试运行验收。五、操作工艺5.1 预留孔洞、预埋铁构件：根据设计图纸预留好孔洞和相关的铁构件。5.2 弹线定位：安装前要弹线定位， 确定每个位置的支吊架的长度、宽度等规格， 不能加工成一样的，因为板面不可能全部相同，总之一个原则就是要确保安装好后的桥架要平直，不能有弯曲、高低不平的现象。5.3 支架制安1.支吊架所用钢材应平直、无扭曲，下料时要严格编号，一个一个地按照弹线定位时准确测量的尺寸下料加工。2.焊接质量优良。焊接牢固、无变形，焊缝均匀平整，焊缝宽度应满足第 3 页 共 6 页要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷。3.下料后在制作前均要对圆钢进行调查，支架的加工质量直接影响到桥架、母线槽安装的平直度。4.金属膨胀螺栓安装：1）直径误差控制在＋０ .５mm— -０.３mm，深度误差控制在＋３ mm内，钻孔后应将孔内残存的碎屑清除干净，螺栓固定后其头部偏斜值不应大于２ mm。2）螺栓及套管的选择要根据承受荷重来确定，且应符合产品技术条件，地下室桥架支架的膨胀螺栓用M12*10 ，竖井桥架支架的膨胀螺栓用M1...
