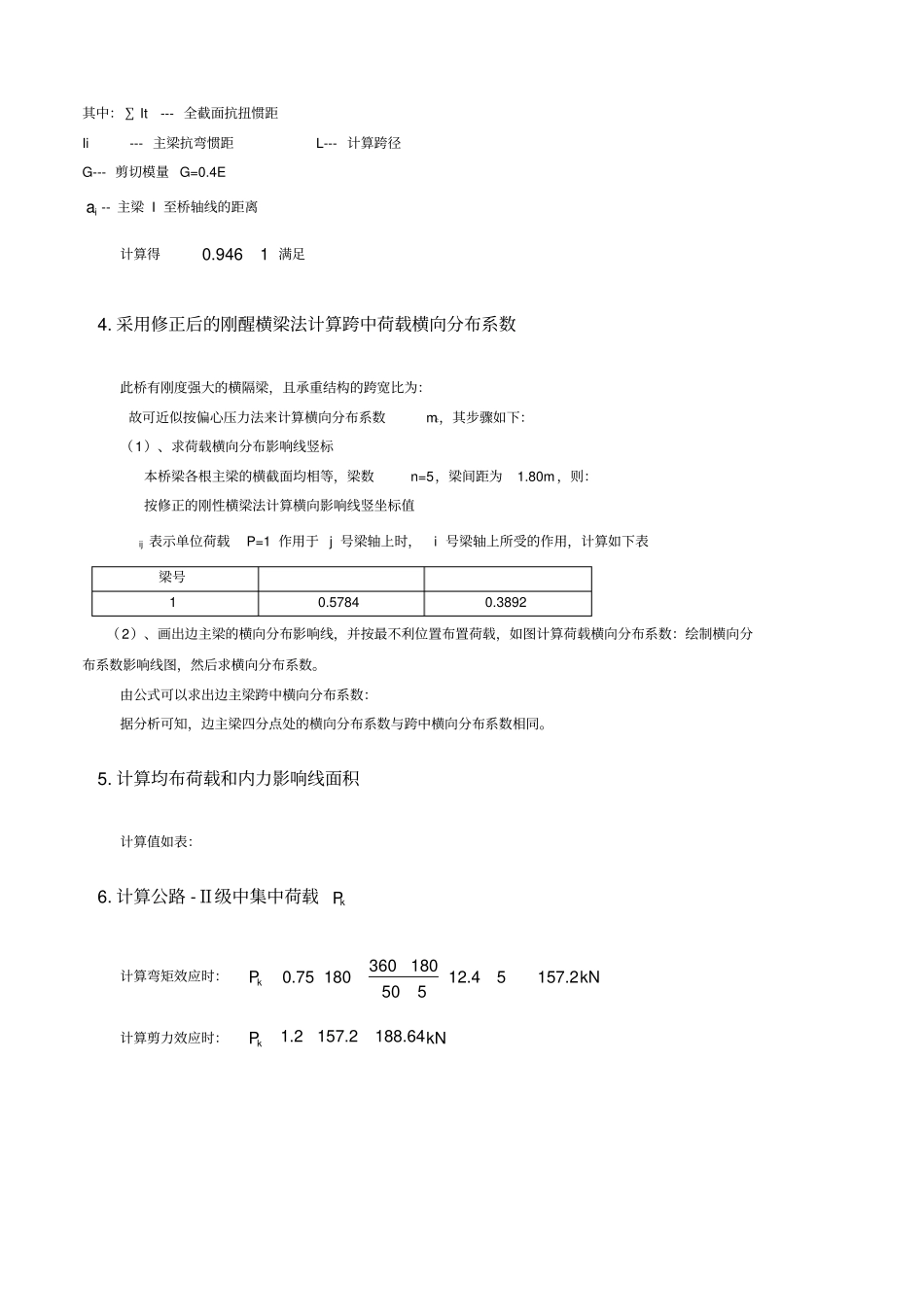

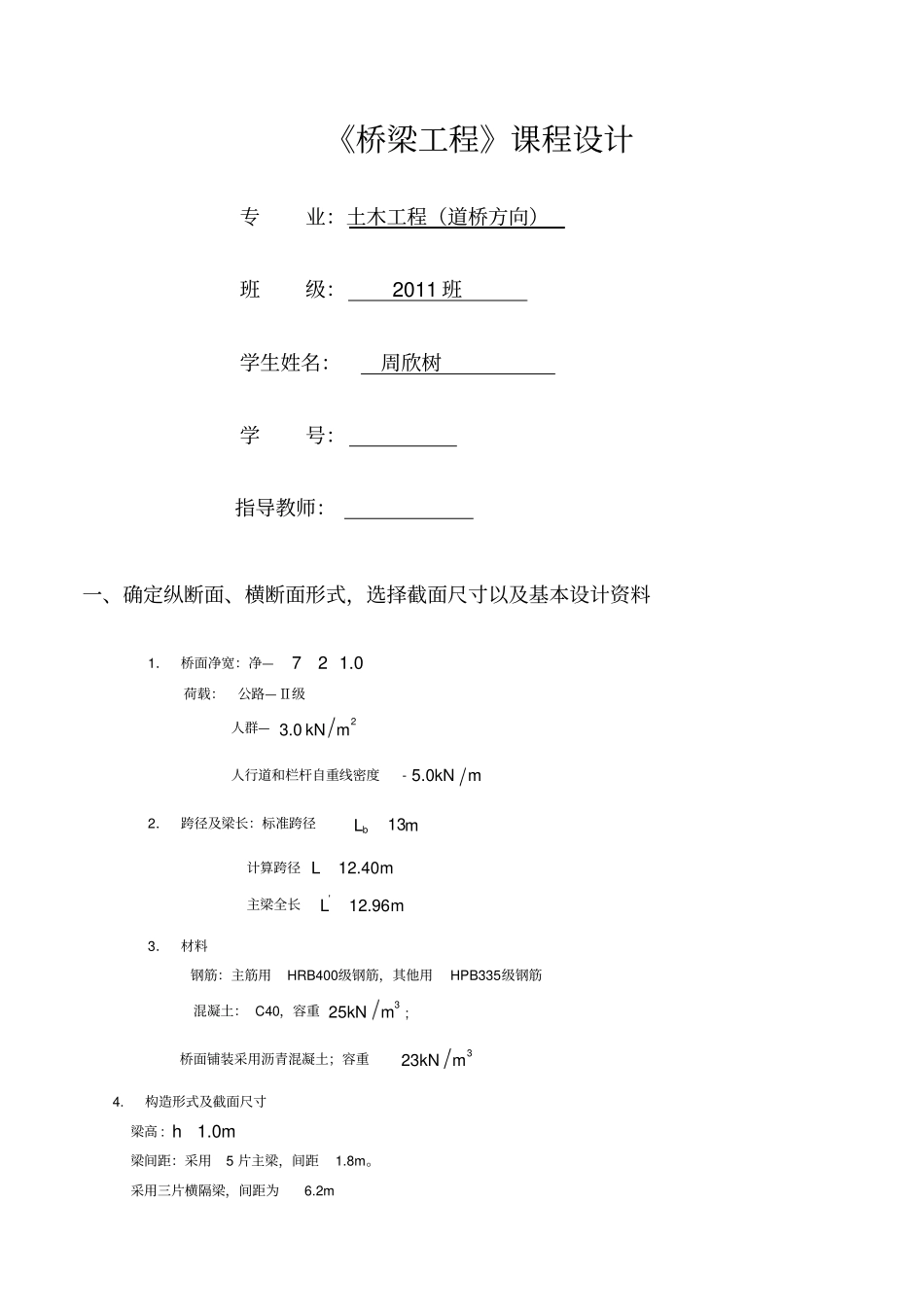

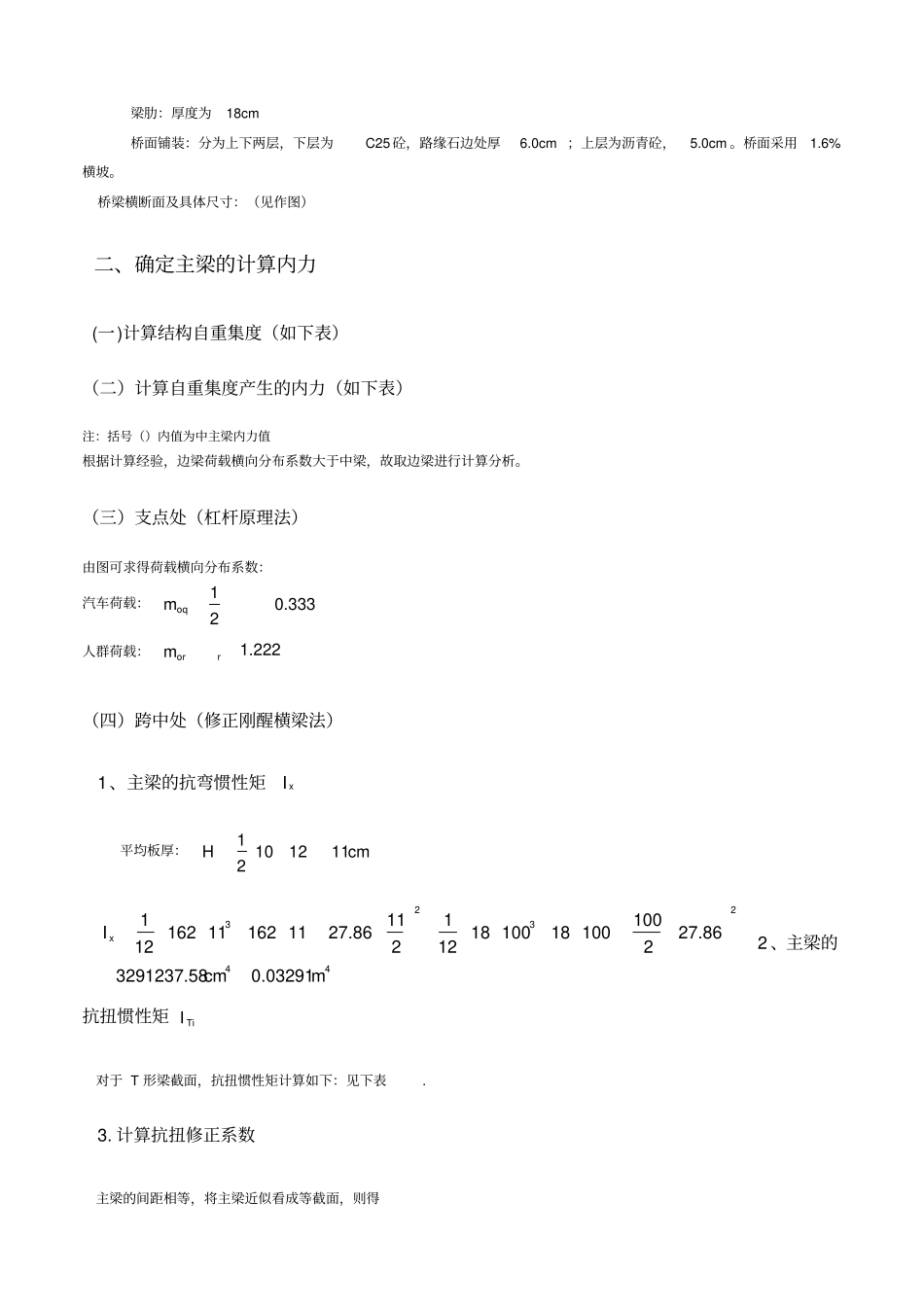

《桥梁工程》课程设计专业：土木工程（道桥方向）班级：2011 班学生姓名：周欣树学号：指导教师：一、确定纵断面、横断面形式，选择截面尺寸以及基本设计资料1．桥面净宽：净—72 1.0荷载：公路—Ⅱ级人群—23.0 kN m人行道和栏杆自重线密度- 5.0kN m2．跨径及梁长：标准跨径13bLm计算跨径12.40Lm主梁全长'12.96Lm3．材料钢筋：主筋用HRB400级钢筋，其他用HPB335级钢筋混凝土： C40，容重325kNm ; 桥面铺装采用沥青混凝土；容重323kN m 4.构造形式及截面尺寸梁高 :1.0hm梁间距：采用5 片主梁，间距1.8m。采用三片横隔梁，间距为6.2m 梁肋：厚度为18cm 桥面铺装：分为上下两层，下层为C25 砼，路缘石边处厚6.0cm ；上层为沥青砼，5.0cm 。桥面采用1.6%横坡。桥梁横断面及具体尺寸：（见作图）二、确定主梁的计算内力(一)计算结构自重集度（如下表）（二）计算自重集度产生的内力（如下表）注：括号（）内值为中主梁内力值根据计算经验，边梁荷载横向分布系数大于中梁，故取边梁进行计算分析。（三）支点处（杠杆原理法）由图可求得荷载横向分布系数：汽车荷载：10.3332oqm人群荷载：1.222orrm（四）跨中处（修正刚醒横梁法）1、主梁的抗弯惯性矩I x 平均板厚：1 1012112Hcm2233441111100162 11162 1127.8618 10018 10027.861221223291237.580.03291xIcmm2 、主梁的抗扭惯性矩TiI对于 T 形梁截面，抗扭惯性矩计算如下：见下表. 3. 计算抗扭修正系数主梁的间距相等，将主梁近似看成等截面，则得其中：∑ It--- 全截面抗扭惯距Ii --- 主梁抗弯惯距L--- 计算跨径G--- 剪切模量 G=0.4E ia -- 主梁 I 至桥轴线的距离计算得0.9461 满足4. 采用修正后的刚醒横梁法计算跨中荷载横向分布系数此桥有刚度强大的横隔梁，且承重结构的跨宽比为：故可近似按偏心压力法来计算横向分布系数mc，其步骤如下：（1）、求荷载横向分布影响线竖标本桥梁各根主梁的横截面均相等，梁数n=5，梁间距为1.80m，则：按修正的刚性横梁法计算横向影响线竖坐标值ij 表示单位荷载P=1 作用于 j 号梁轴上时，i 号梁轴上所受的作用，计算如下表梁号1 0.5784 0.3892 （2）、画出边主梁的横向分布影响线，并按最不利位置布置荷载，如图计算荷载横向分布系数：绘制横向分布系数影响线图，然后求横向分布系数。由公式可以求出边主梁跨中横向分布系数：据分析可知，边主梁四分点处的横向分布系数与跨中横向分布系数相同。5. 计算均布荷载...
