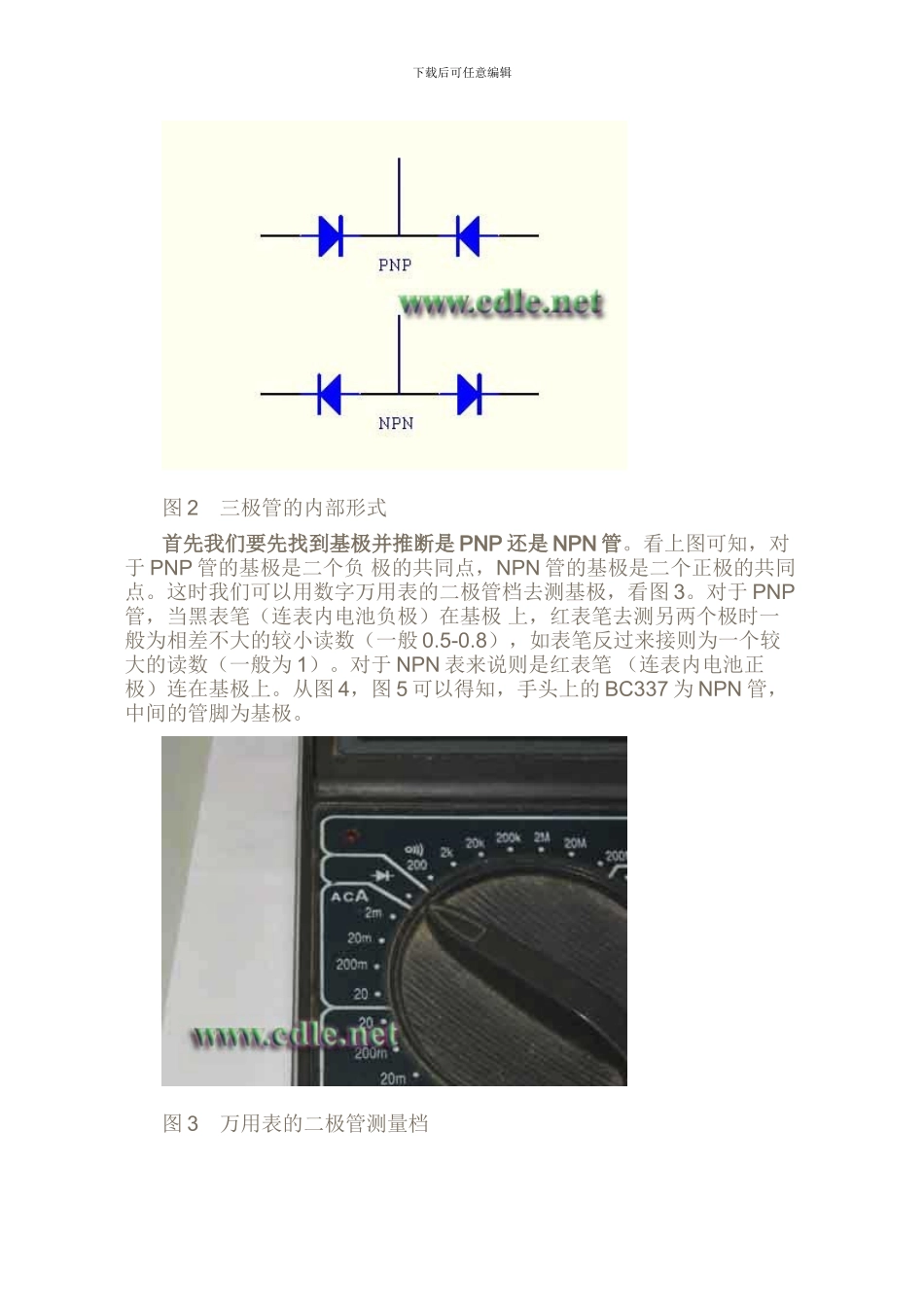

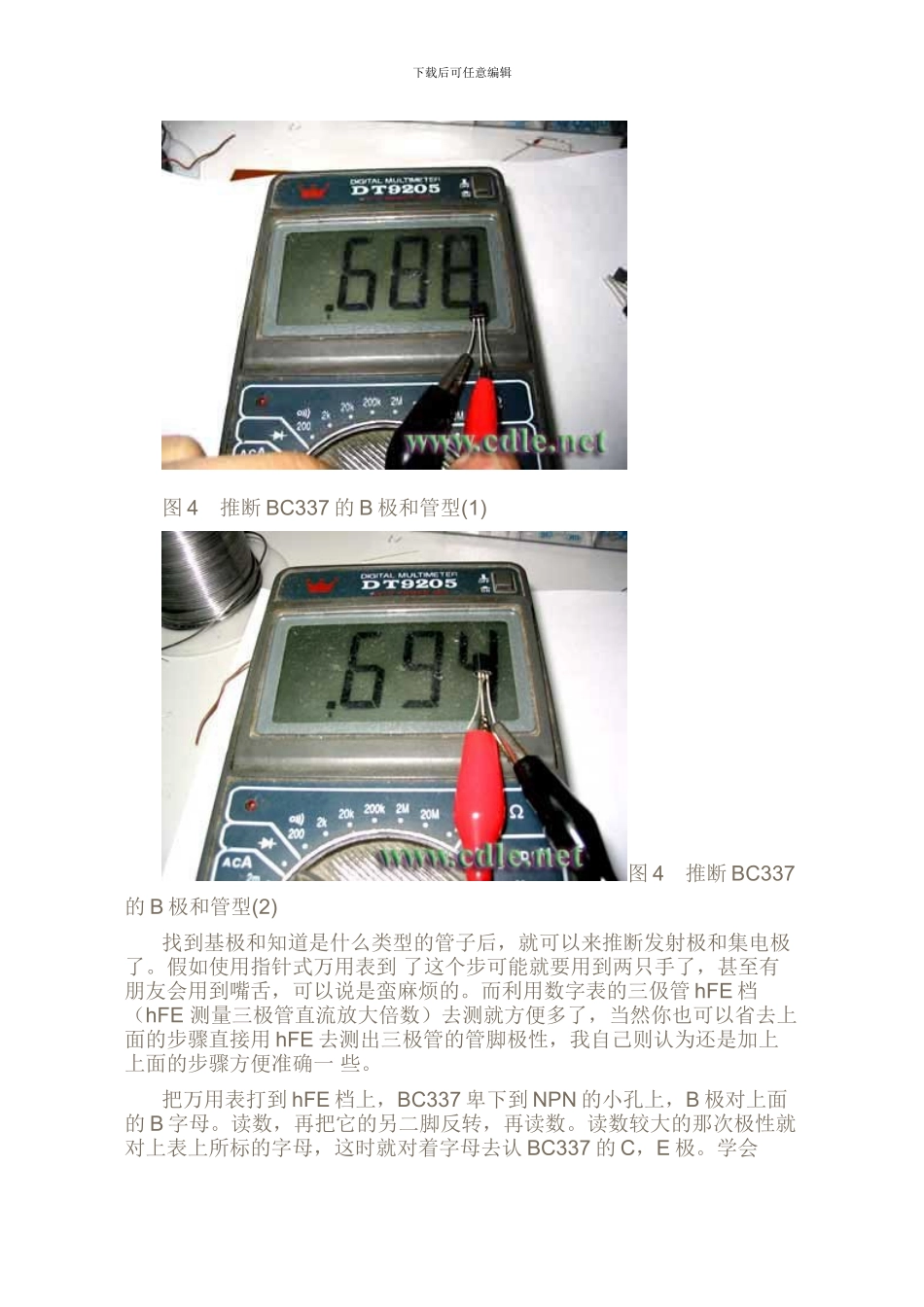

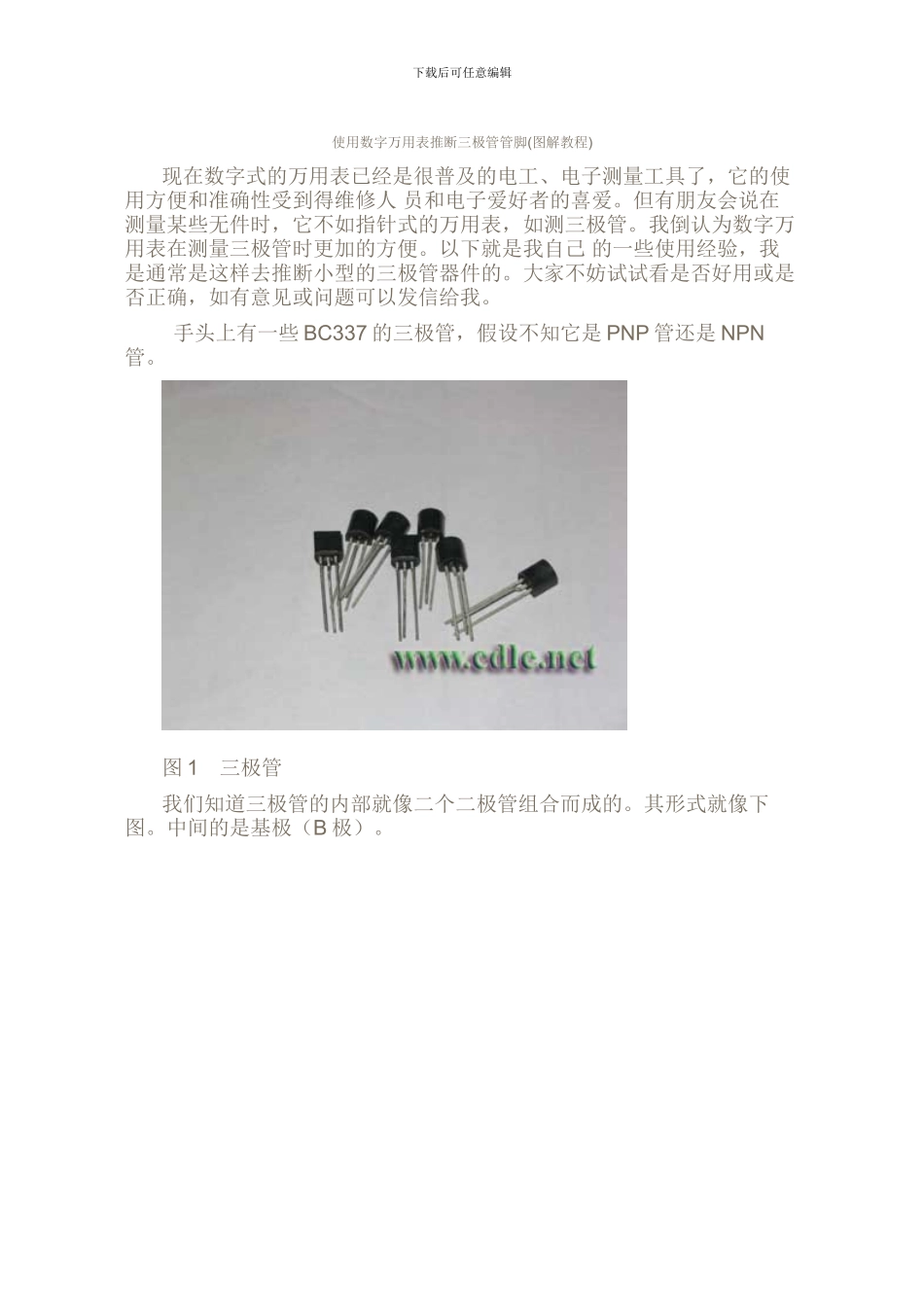

下载后可任意编辑使用数字万用表推断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了,它的使用方便和准确性受到得维修人 员和电子爱好者的喜爱。但有朋友会说在测量某些无件时,它不如指针式的万用表,如测三极管。我倒认为数字万用表在测量三极管时更加的方便。以下就是我自己 的一些使用经验,我是通常是这样去推断小型的三极管器件的。大家不妨试试看是否好用或是否正确,如有意见或问题可以发信给我。 手头上有一些 BC337 的三极管,假设不知它是 PNP 管还是 NPN管。图 1 三极管我们知道三极管的内部就像二个二极管组合而成的。其形式就像下图。中间的是基极(B 极)。下载后可任意编辑图 2 三极管的内部形式首先我们要先找到基极并推断是 PNP 还是 NPN 管。看上图可知,对于 PNP 管的基极是二个负 极的共同点,NPN 管的基极是二个正极的共同点。这时我们可以用数字万用表的二极管档去测基极,看图 3。对于 PNP管,当黑表笔(连表内电池负极)在基极 上,红表笔去测另两个极时一般为相差不大的较小读数(一般 0.5-0.8),如表笔反过来接则为一个较大的读数(一般为 1)。对于 NPN 表来说则是红表笔 (连表内电池正极)连在基极上。从图 4,图 5 可以得知,手头上的 BC337 为 NPN 管,中间的管脚为基极。图 3 万用表的二极管测量档下载后可任意编辑图 4 推断 BC337 的 B 极和管型(1)图 4 推断 BC337的 B 极和管型(2)找到基极和知道是什么类型的管子后,就可以来推断发射极和集电极了。假如使用指针式万用表到 了这个步可能就要用到两只手了,甚至有朋友会用到嘴舌,可以说是蛮麻烦的。而利用数字表的三伋管 hFE 档(hFE 测量三极管直流放大倍数)去测就方便多了,当然你也可以省去上面的步骤直接用 hFE 去测出三极管的管脚极性,我自己则认为还是加上上面的步骤方便准确一 些。把万用表打到 hFE 档上,BC337 卑下到 NPN 的小孔上,B 极对上面的 B 字母。读数,再把它的另二脚反转,再读数。读数较大的那次极性就对上表上所标的字母,这时就对着字母去认 BC337 的 C,E 极。学会下载后可任意编辑了,其它的三极管也就一样这样做了,方便快速。图 5 万用表上的 hFE 档图 6 推断 C,E 极下载后可任意编辑图 7 推断 C,E 极2.怎样看三极管封装 常用三极管的封装形式有金属封装和塑料封装两大类,引脚的排列方式具有一定的规律,底视...
