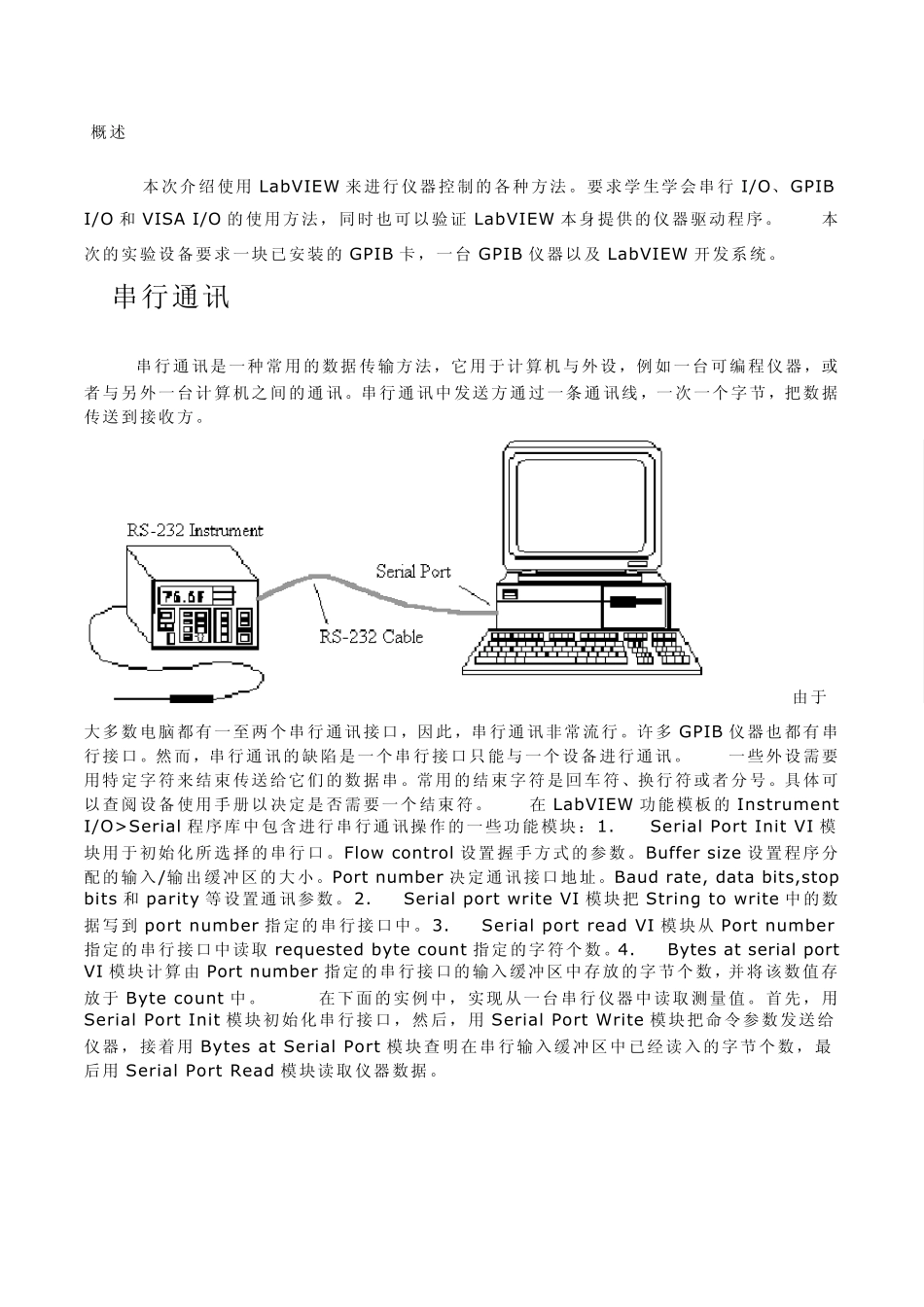

概述 本次介绍使用LabVIEW 来进行仪器控制的各种方法。要求学生学会串行I/O、GPIB I/O 和 VISA I/O 的使用方法，同时也可以验证 LabVIEW 本身提供的仪器驱动程序。 本次的实验设备要求一块已安装的GPIB 卡，一台 GPIB 仪器以及 LabVIEW 开发系统。 串行通讯 串行通讯是一种常用的数据传输方法，它用于计算机与外设，例如一台可编程仪器，或者与另外一台计算机之间的通讯。串行通讯中发送方通过一条通讯线，一次一个字节，把数据传送到接收方。 由于大多数电脑都有一至两个串行通讯接口，因此，串行通讯非常流行。许多 GPIB 仪器也都有串行接口。然而，串行通讯的缺陷是一个串行接口只能与一个设备进行通讯。 一些外设需要用特定字符来结束传送给它们的数据串。常用的结束字符是回车符、换行符或者分号。具体可以查阅设备使用手册以决定是否需要一个结束符。 在 LabVIEW 功能模板的Instrument I/O>Serial 程序库中包含进行串行通讯操作的一些功能模块：1. Serial Port Init VI 模块用于初始化所选择的串行口。Flow control 设置握手方式的参数。Buffer size 设置程序分配的输入/输出缓冲区的大小。Port number 决定通讯接口地址。Baud rate, data bits,stop bits 和 parity 等设置通讯参数。2. Serial port write VI 模块把 String to write 中的数据写到 port number 指定的串行接口中。3. Serial port read VI 模块从 Port number指定的串行接口中读取 requested byte count 指定的字符个数。4. Bytes at serial port VI 模块计算由 Port number 指定的串行接口的输入缓冲区中存放的字节个数，并将该数值存放于 Byte count 中。 在下面的实例中，实现从一台串行仪器中读取测量值。首先，用Serial Port Init 模块初始化串行接口，然后，用Serial Port Write 模块把命令参数发送给仪器，接着用Bytes at Serial Port 模块查明在串行输入缓冲区中已经读入的字节个数，最后用Serial Port Read 模块读取仪器数据。 第三课 仪器控制(2)之GP IB 仪器 GP IB 程序库中包括IEEE 488.2 应用程序和传统的GP IB 应用程序。GP IB 488.2 应用程序中增加了 IEEE 488.2 兼容性，具有 IEEE 488.2 的功能。然而，在本课程中，我们只讨论传统的GP IB 应用程序。惠普公司在 60 年代末和70 年代初开发了 GP IB 通用仪器控制接口总线标准。IEE...
