LCD12864解释VIP免费

LCD12864解释_第1页
1/10

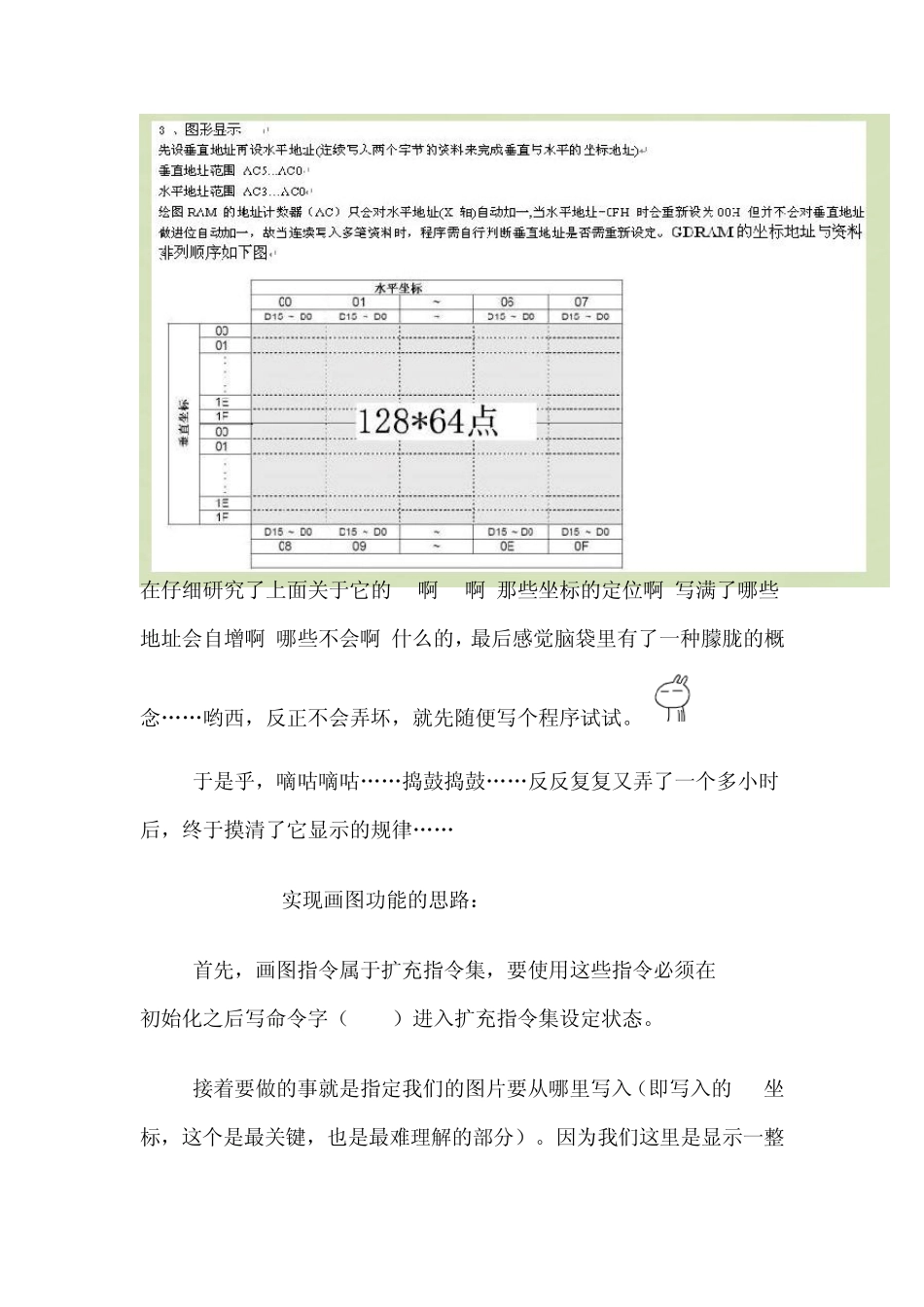

LCD12864解释_第2页
2/10
LCD12864解释_第3页
3/10
RE 为基本指令集与扩充指令集的选择控制位: RE=1: 扩充指令集动作 RE=0: 基本指令集动作 DL 为选择控制接口: DL=1: 8-BIT 控制接口 DL=0: 4-BIT 控制接口 G 绘图开关控制位: G=1 :绘图显示ON G=0 :绘图显示OFF 在一个指令中不能同时改变“RE”和“DL”位的。 所以要分两次进行定义。 lcd_wcmd(0x34); //扩充指令操作 是先确定“DL”“G”位。 “G”位的改变只能在扩充指令操作中进行。 lcd_wcmd(0x30); //基本指令操作 是再确定“RE”位的。 SR=1 允许输入垂直卷动地址 SR=0 允许输入 IRAM 地址 SL=1 脱离睡眠模式 SL=0 进入睡眠模式 R/L=1 右移 R/L=1 左移 I/D-bit1:1 读写一个字符后指针+1,且光标+1 0 读写一个字符后指针-1,且光标-1 // S-bit0:1 当写一个字符后,整屏显示左移(N=1)或右移(N=0),以得到光标不动而屏幕移动的效 // S/C-bit3:1 画面平移一个字符位;0 光标平移一个字符位 在仔细研究了上面关于它的 X啊 Y啊 那些坐标的定位啊 写满了哪些地址会自增啊 哪些不会啊 什么的,最后感觉脑袋里有了一种朦胧的概念„„哟西,反正不会弄坏,就先随便写个程序试试。 于是乎,嘀咕嘀咕„„捣鼓捣鼓„„反反复复又弄了一个多小时后,终于摸清了它显示的规律„„ LCD12864实现画图功能的思路: 首先,画图指令属于扩充指令集,要使用这些指令必须在12864初始化之后写命令字(0x34)进入扩充指令集设定状态。 接着要做的事就是指定我们的图片要从哪里写入(即写入的XY坐标,这个是最关键,也是最难理解的部分)。因为我们这里是显示一整个画面的图片,所以我们就从12864的第一个点开始显示。那这个点的坐标是怎么定位的呢?我们往这个点写入数据后,要是接着再写数据,那坐标值会怎样变化呢?首先我们要弄清楚12864究竟是怎么把数据写入到 GDRAM(绘图显示RAM)中去的。12864(ST7920驱动芯片)把屏幕分成上下两部分(如上图中把垂直坐标分成了两部分的00~1F)。当我们把坐标值写给 LCD后(怎么写后面会说),ST7920控制芯片对 LCD屏幕的控制过程可以用下面的图片来表示:(后来发现下面那幅图片有点问题„„它这里在水平坐标上的00到 0F,应该理解为是同一面的,也就是在 12864上,水平坐标 00到 0F处于同一面,而不是上下屏的关系,其实大家只要看箭头,明白控制芯片是按什么顺序写 GDRAM的就可以了^_^) 如图片上所标注,在向GDRAM中写入要显示的图片时...
