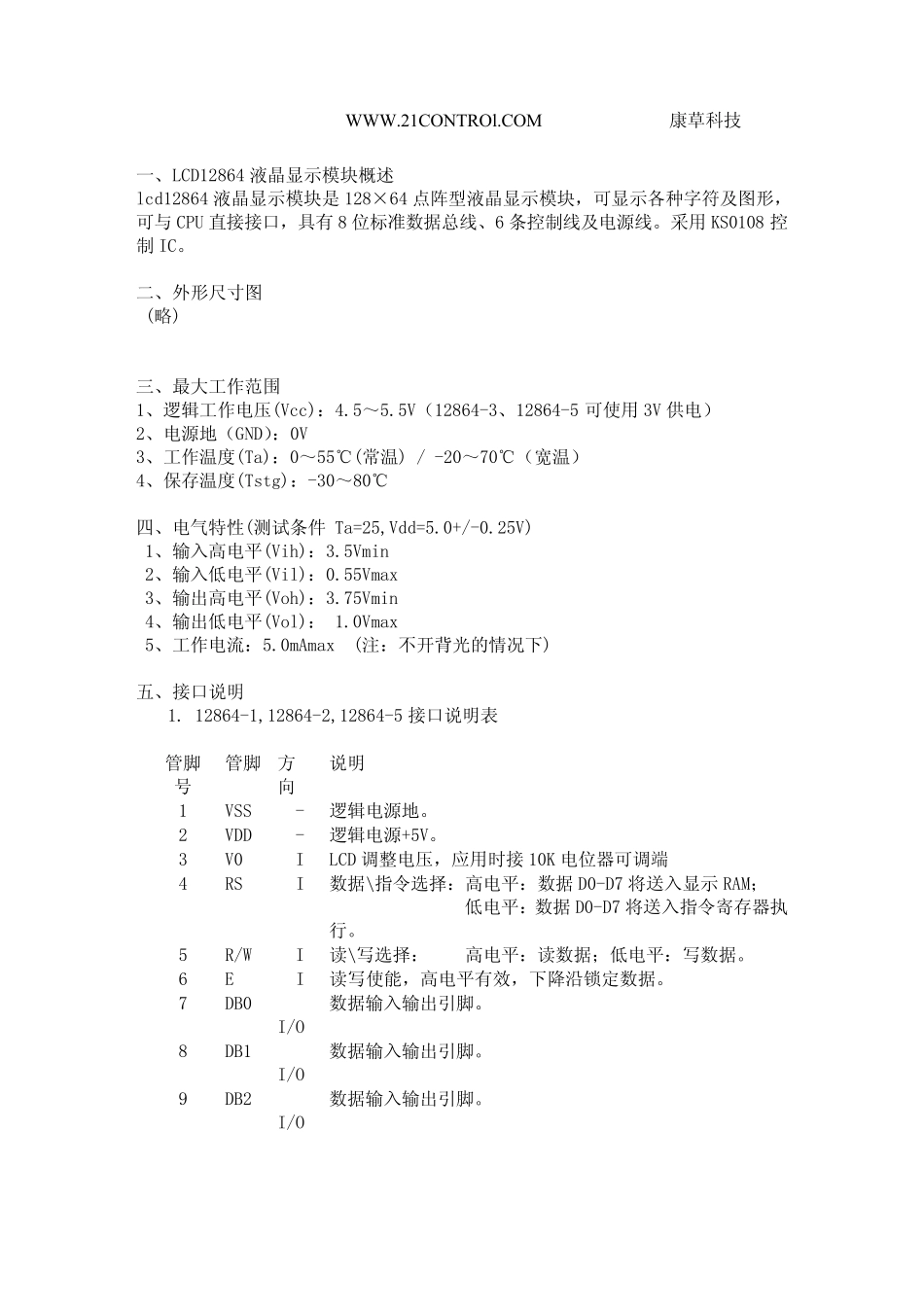

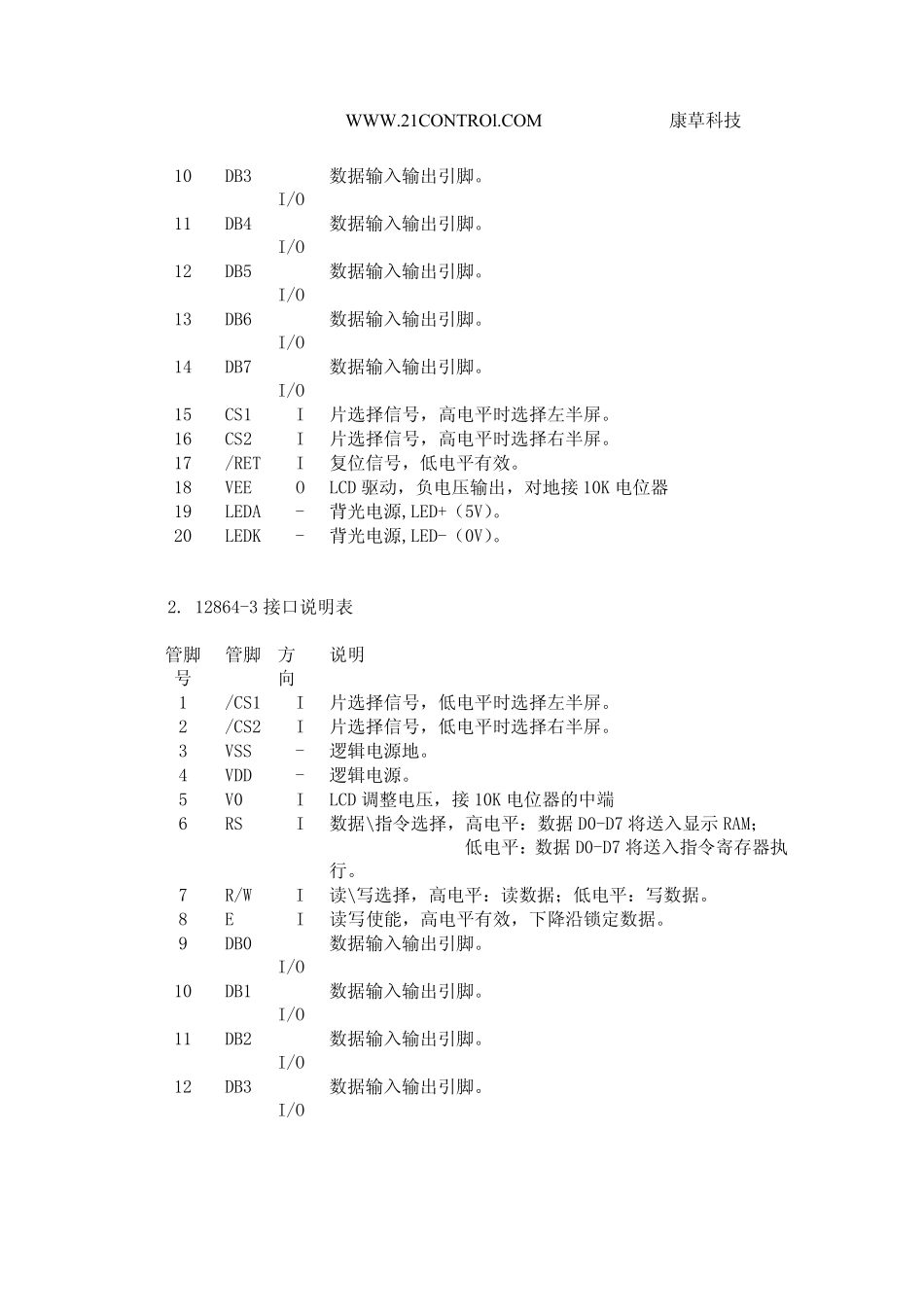

WWW.21CONTROl.COM 康草科技 LCD12864 图形点阵液晶显示模块 使用说明书 ---------------------------------------------------------------------------------------- WWW.21CONTROl.COM 康草科技 一、LCD12864 液晶显示模块概述 lcd12864 液晶显示模块是128×64 点阵型液晶显示模块，可显示各种字符及图形，可与 CPU 直接接口，具有 8 位标准数据总线、6 条控制线及电源线。采用 KS0108 控制 IC。 二、外形尺寸图 (略) 三、最大工作范围 1、逻辑工作电压(Vcc)：4.5～5.5V（12864-3、12864-5 可使用 3V 供电） 2、电源地（GND）：0V 3、工作温度(Ta)：0～55℃(常温) / -20～70℃（宽温） 4、保存温度(Tstg)：-30～80℃ 四、电气特性(测试条件 Ta=25,Vdd=5.0+/-0.25V) 1、输入高电平(Vih)：3.5Vmin 2、输入低电平(Vil)：0.55Vmax 3、输出高电平(Voh)：3.75Vmin 4、输出低电平(Vol)： 1.0Vmax 5、工作电流：5.0mAmax (注：不开背光的情况下) 五、接口说明 1. 12864-1,12864-2,12864-5 接口说明表 管脚号 管脚 方向 说明 1 VSS - 逻辑电源地。 2 VDD - 逻辑电源+5V。 3 V0 I LCD 调整电压，应用时接 10K 电位器可调端 4 RS I 数据\指令选择：高电平：数据 D0-D7 将送入显示RAM； 低电平：数据 D0-D7 将送入指令寄存器执行。 5 R/W I 读\写选择： 高电平：读数据；低电平：写数据。 6 E I 读写使能，高电平有效，下降沿锁定数据。 7 DB0 I/O 数据输入输出引脚。 8 DB1 I/O 数据输入输出引脚。 9 DB2 I/O 数据输入输出引脚。 WWW.21CONTROl.COM 康草科技 10 DB3 I/O 数据输入输出引脚。 11 DB4 I/O 数据输入输出引脚。 12 DB5 I/O 数据输入输出引脚。 13 DB6 I/O 数据输入输出引脚。 14 DB7 I/O 数据输入输出引脚。 15 CS1 I 片选择信号，高电平时选择左半屏。 16 CS2 I 片选择信号，高电平时选择右半屏。 17 /RET I 复位信号，低电平有效。 18 VEE O LCD 驱动，负电压输出，对地接 10K 电位器 19 LEDA - 背光电源,LED+（5V）。 20 LEDK - 背光电源,LED-（0V）。 2. 12864-3 接口说明表 管脚号 管脚 方向 说明 1 /CS1 I 片选择信号，低电平时选择左半屏。 2 /CS2 I 片选择信号，低电平时选择右半屏。 3 VSS - 逻辑电源地。 4 VDD - 逻辑电源。 5 V0 I LCD 调整电压，接...
