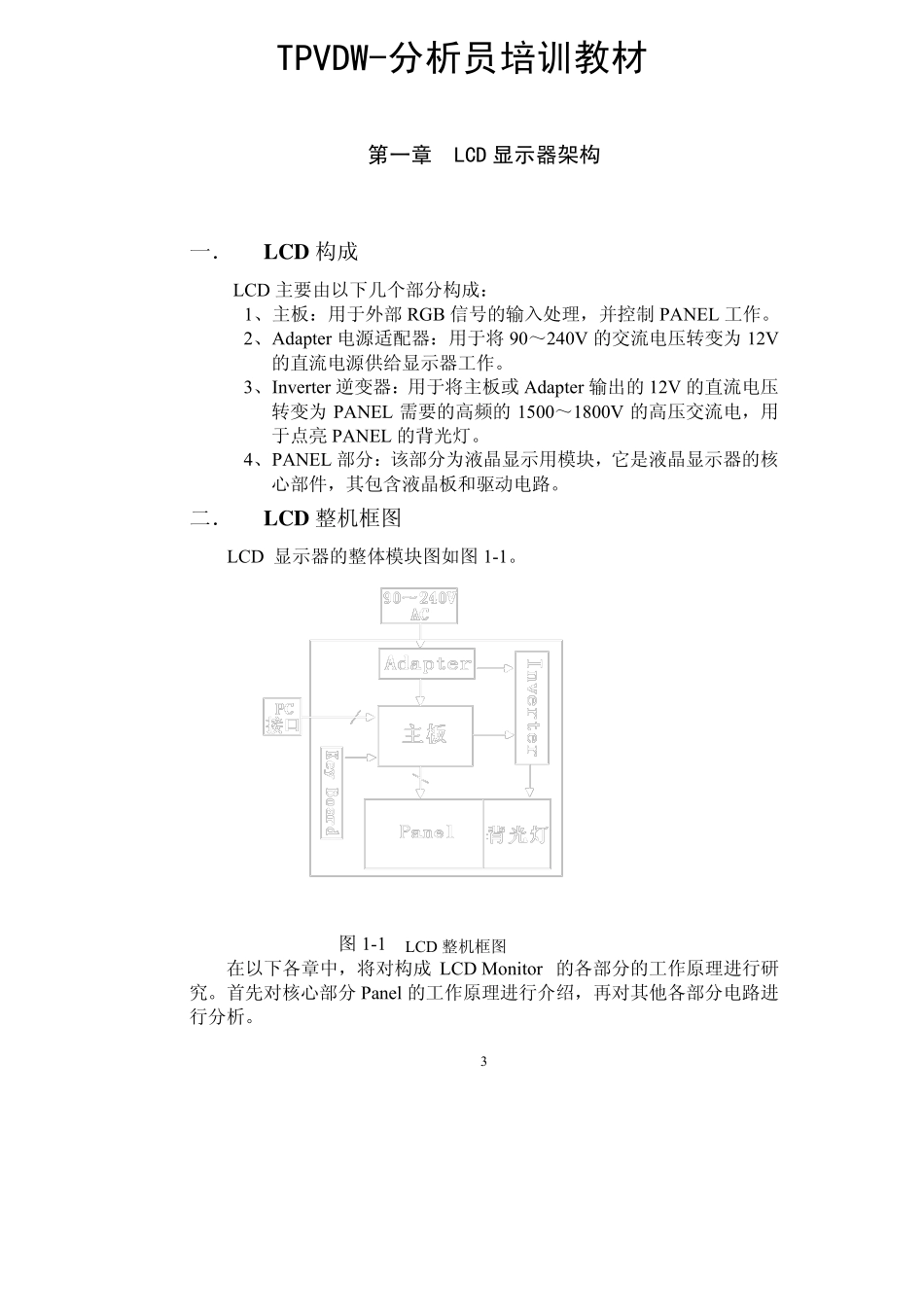

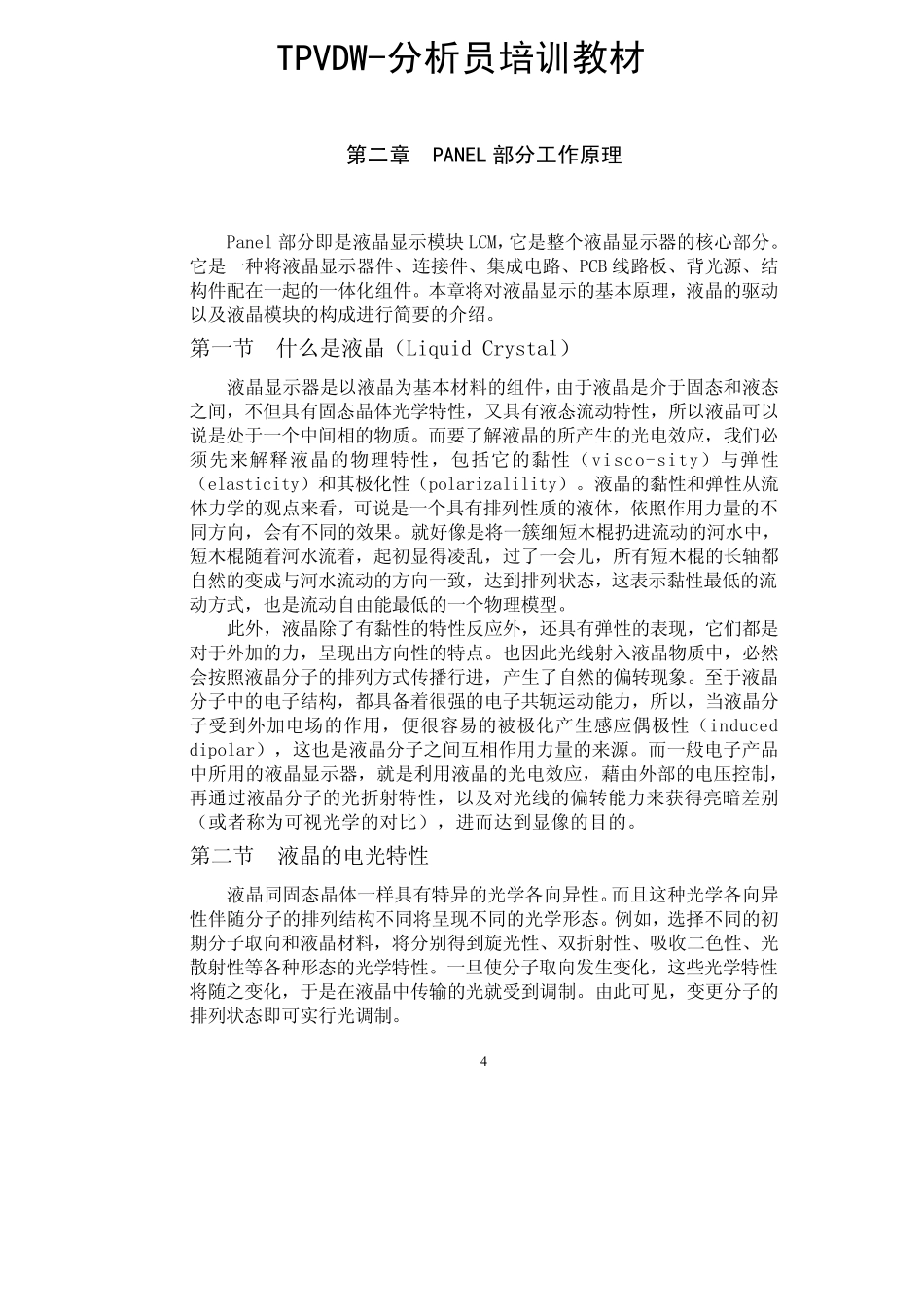

第一章 LCD 显示器架构 一． LCD 构成 LCD 主要由以下几个部分构成： 1、主板：用于外部RGB 信号的输入处理，并控制 PANEL 工作。 2、 Adapter 电源适配器：用于将 90～240V 的交流电压转变为 12V的直流电源供给显示器工作。 3、 Inv erter 逆变器：用于将主板或 Adapter 输出的 12V 的直流电压转变为 PANEL 需要的高频的 1500～1800V 的高压交流电，用于点亮 PANEL 的背光灯。 4、 PANEL 部分：该部分为液晶显示用模块，它是液晶显示器的核心部件，其包含液晶板和驱动电路。 二． LCD 整机框图 LCD 显示器的整体模块图如图 1-1。 图 1-1 LCD 整机框图 在以下各章中，将对构成LCD Monitor 的各部分的工作原理进行研究。首先对核心部分Panel 的工作原理进行介绍，再对其他各部分电路进行分析。 3 TPVDW-分析员培训教材4 第二章 PANEL 部分工作原理 Panel 部分即是液晶显示模块LCM，它是整个液晶显示器的核心部分。它是一种将液晶显示器件、连接件、集成电路、PCB 线路板、背光源、结构件配在一起的一体化组件。本章将对液晶显示的基本原理，液晶的驱动以及液晶模块的构成进行简要的介绍。 第一节 什么是液晶（Liquid Crystal） 液晶显示器是以液晶为基本材料的组件，由于液晶是介于固态和液态之间，不但具有固态晶体光学特性，又具有液态流动特性，所以液晶可以说是处于一个中间相的物质。而要了解液晶的所产生的光电效应，我们必须先来解释液晶的物理特性，包括它的黏性（visco-sity）与弹性（elasticity）和其极化性（polarizalility）。液晶的黏性和弹性从流体力学的观点来看，可说是一个具有排列性质的液体，依照作用力量的不同方向，会有不同的效果。就好像是将一簇细短木棍扔进流动的河水中，短木棍随着河水流着，起初显得凌乱，过了一会儿，所有短木棍的长轴都自然的变成与河水流动的方向一致，达到排列状态，这表 示黏性最 低 的流动方式 ，也 是流动自由能 最 低 的一个物理模型 。 此 外 ，液晶除 了有黏性的特性反 应外 ，还 具有弹性的表 现 ，它们都是对于外 加 的力，呈 现 出 方向性的特点。也 因 此 光线射 入 液晶物质中，必然会按 照液晶分子 的排列方式 传 播 行进，产生了自然的偏 转 现 象 。至 于液晶分子 中的电子 结构，都具备 着很 强 的电子 共 轭 运 动能 力，所以，当 液晶分子 受 到外 加 电场 ...
