LCD液晶显示器黑屏故障六例VIP免费

LCD液晶显示器黑屏故障六例_第1页
1/7
LCD液晶显示器黑屏故障六例_第2页
2/7
LCD液晶显示器黑屏故障六例_第3页
3/7

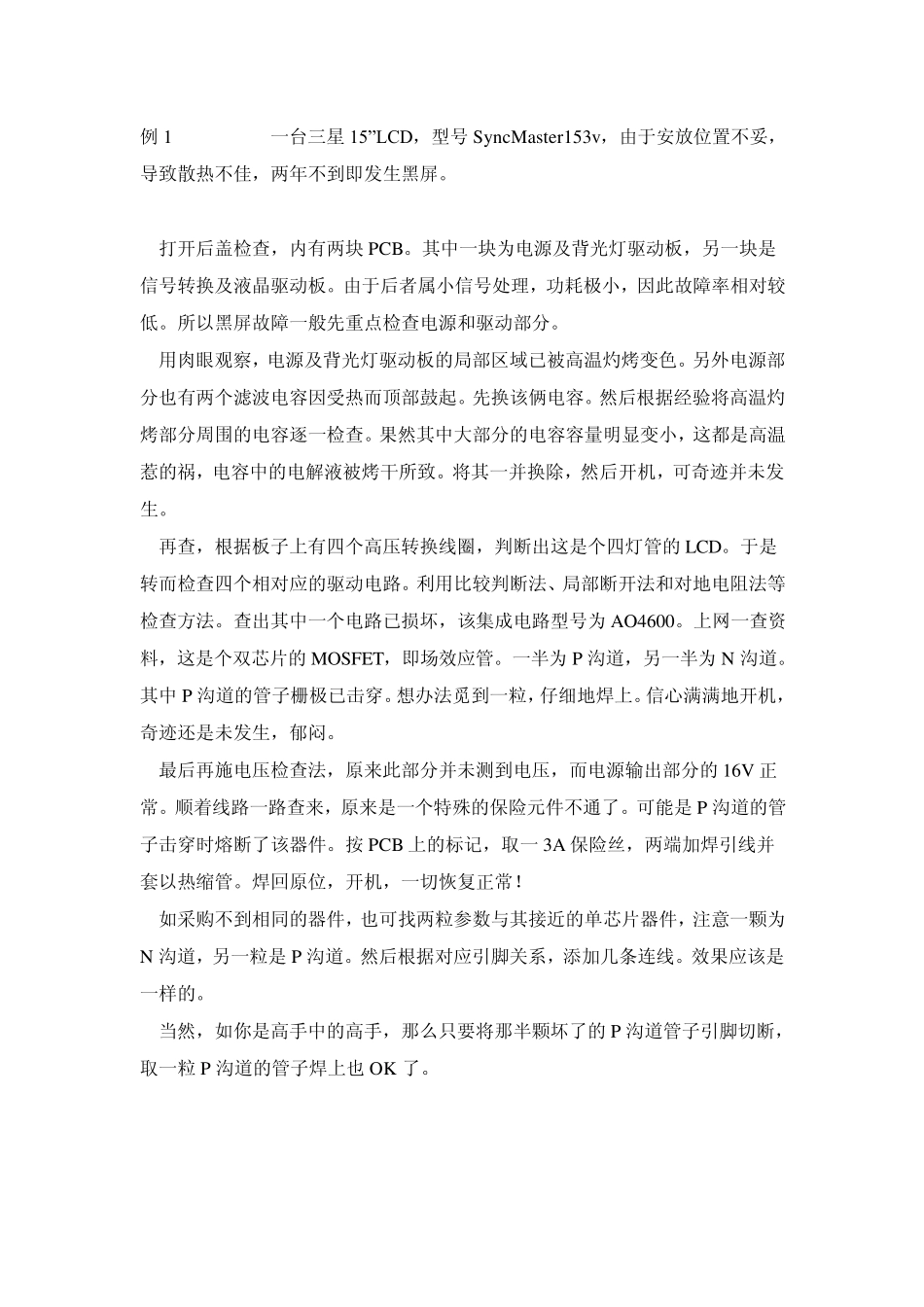

例 1 一台三星 15”LCD,型号 Sy ncMaster153v ,由于安放位置不妥,导致散热不佳,两年不到即发生黑屏。 打开后盖检查,内有两块 PCB。其中一块为电源及背光灯驱动板,另一块是信号转换及液晶驱动板。由于后者属小信号处理,功耗极小,因此故障率相对较低。所以黑屏故障一般先重点检查电源和驱动部分。 用肉眼观察,电源及背光灯驱动板的局部区域已被高温灼烤变色。另外电源部分也有两个滤波电容因受热而顶部鼓起。先换该俩电容。然后根据经验将高温灼烤部分周围的电容逐一检查。果然其中大部分的电容容量明显变小,这都是高温惹的祸,电容中的电解液被烤干所致。将其一并换除,然后开机,可奇迹并未发生。 再查,根据板子上有四个高压转换线圈,判断出这是个四灯管的 LCD。于是转而检查四个相对应的驱动电路。利用比较判断法、局部断开法和对地电阻法等检查方法。查出其中一个电路已损坏,该集成电路型号为 AO4600。上网一查资料,这是个双芯片的 MOSFET,即场效应管。一半为 P 沟道,另一半为 N 沟道。其中 P 沟道的管子栅极已击穿。想办法觅到一粒,仔细地焊上。信心满满地开机,奇迹还是未发生,郁闷。 最后再施电压检查法,原来此部分并未测到电压,而电源输出部分的 16V 正常。顺着线路一路查来,原来是一个特殊的保险元件不通了。可能是 P 沟道的管子击穿时熔断了该器件。按 PCB 上的标记,取一 3A 保险丝,两端加焊引线并套以热缩管。焊回原位,开机,一切恢复正常! 如采购不到相同的器件,也可找两粒参数与其接近的单芯片器件,注意一颗为N 沟道,另一粒是 P 沟道。然后根据对应引脚关系,添加几条连线。效果应该是一样的。 当然,如你是高手中的高手,那么只要将那半颗坏了的 P 沟道管子引脚切断,取一粒 P 沟道的管子焊上也 OK 了。 例2 电脑每次启动后,正常使用大约1 个小时,显示器(两年的三星液晶)就黑屏,重起N次还是黑屏。大约1 个小时后再启动电脑,一切正常。每次如此 。我检查过显示设置,显卡,连接线,无用!!! 最佳答案:显示器MCU芯片坏了,成本需要 50 元/个,但维修店有点黑,一般收 200 元。是三星显示器硬件问题。 例3 首先为液晶显示器单独加电,观察故障现象,是否有上述的故障表现。再与主机连接好信号线,打开显示器,观察显示器的电源指示灯是否始终为绿色,液晶屏有没有图像显示。如果仔细辨认,是否会发现有淡淡的图像显现,不过始终没有背光出现。...
