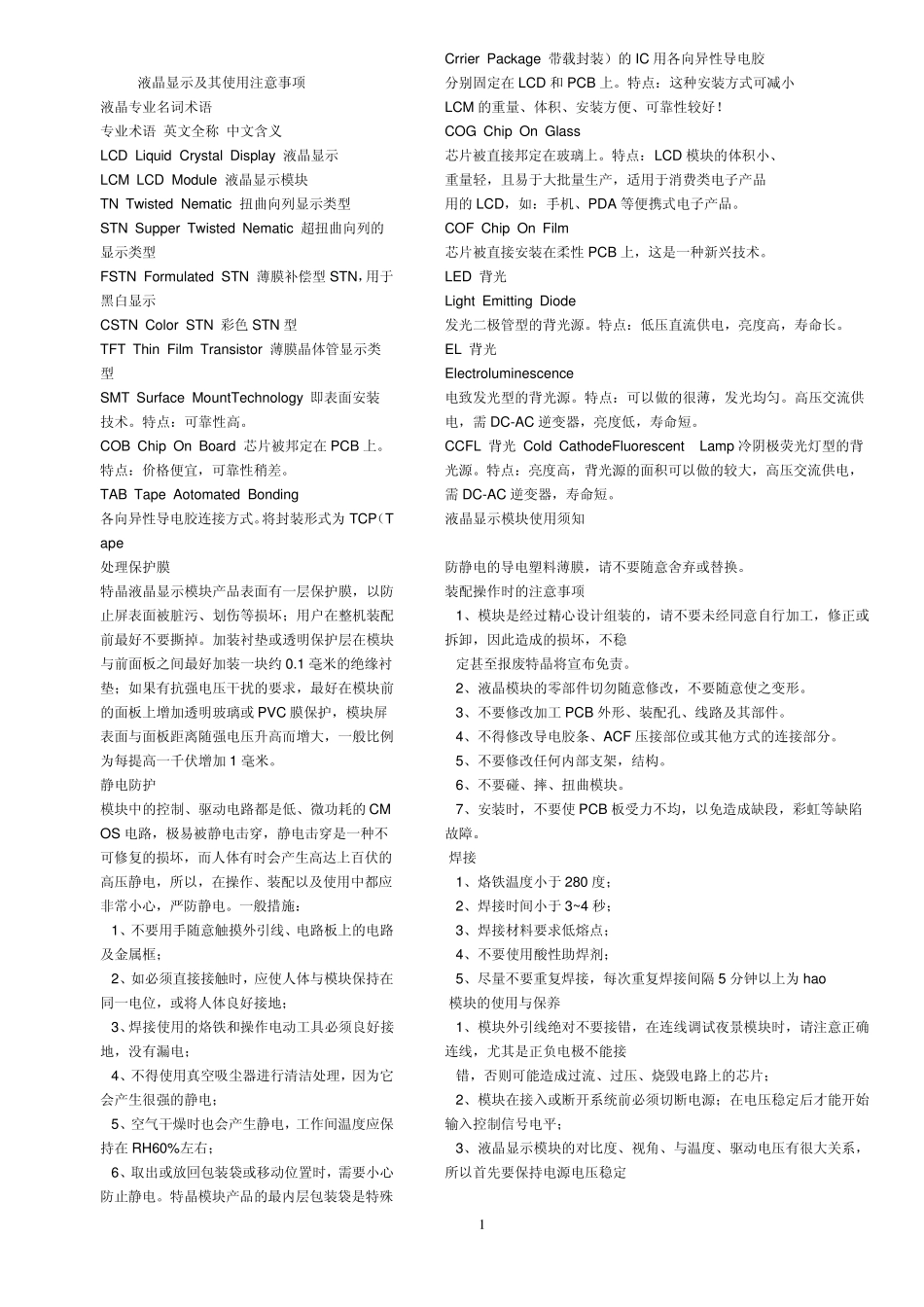

1 液晶显示及其使用注意事项 液晶专业名词术语 专业术语 英文全称 中文含义 LCD Liquid Crystal Display 液晶显示 LCM LCD Module 液晶显示模块 TN Twisted Nematic 扭曲向列显示类型 STN Supper Twisted Nematic 超扭曲向列的显示类型 FSTN Formulated STN 薄膜补偿型STN，用于黑白显示 CSTN Color STN 彩色STN 型 TFT Thin Film Transistor 薄膜晶体管显示类型 SMT Surface MountTechnology 即表面安装技术。特点：可靠性高。 COB Chip On Board 芯片被邦定在PCB 上。特点：价格便宜，可靠性稍差。 TAB Tape Aotomated Bonding 各向异性导电胶连接方式。将封装形式为TCP（Tape Crrier Package 带载封装）的IC 用各向异性导电胶 分别固定在LCD 和PCB 上。特点：这种安装方式可减小 LCM 的重量、体积、安装方便、可靠性较好！ COG Chip On Glass 芯片被直接邦定在玻璃上。特点：LCD 模块的体积小、 重量轻，且易于大批量生产，适用于消费类电子产品 用的LCD，如：手机、PDA 等便携式电子产品。 COF Chip On Film 芯片被直接安装在柔性PCB 上，这是一种新兴技术。 LED 背光 Light Emitting Diode 发光二极管型的背光源。特点：低压直流供电，亮度高，寿命长。 EL 背光 Electroluminescence 电致发光型的背光源。特点：可以做的很薄，发光均匀。高压交流供电，需 DC-AC 逆变器，亮度低，寿命短。 CCFL 背光 Cold CathodeFluorescent Lamp 冷阴极荧光灯型的背光源。特点：亮度高，背光源的面积可以做的较大，高压交流供电，需 DC-AC 逆变器，寿命短。 液晶显示模块使用须知 处理保护膜 特晶液晶显示模块产品表面有一层保护膜，以防止屏表面被脏污、划伤等损坏；用户在整机装配前最好不要撕掉。加装衬垫或透明保护层在模块与前面板之间最好加装一块约 0.1 毫米的绝缘衬垫；如果有抗强电压干扰的要求，最好在模块前的面板上增加透明玻璃或 PVC 膜保护，模块屏表面与面板距离随强电压升高而增大，一般比例为每提高一千伏增加 1 毫米。 静电防护 模块中的控制、驱动电路都是低、微功耗的CMOS 电路，极易被静电击穿，静电击穿是一种不可修复的损坏，而人体有时会产生高达上百伏的高压静电，所以，在操作、装配以及使用中都应非常小心，严防静电。一般措施： 1、不要用手随意触摸外引线、电路板上的电路及金属框； 2、如必须直接接触时，应...
