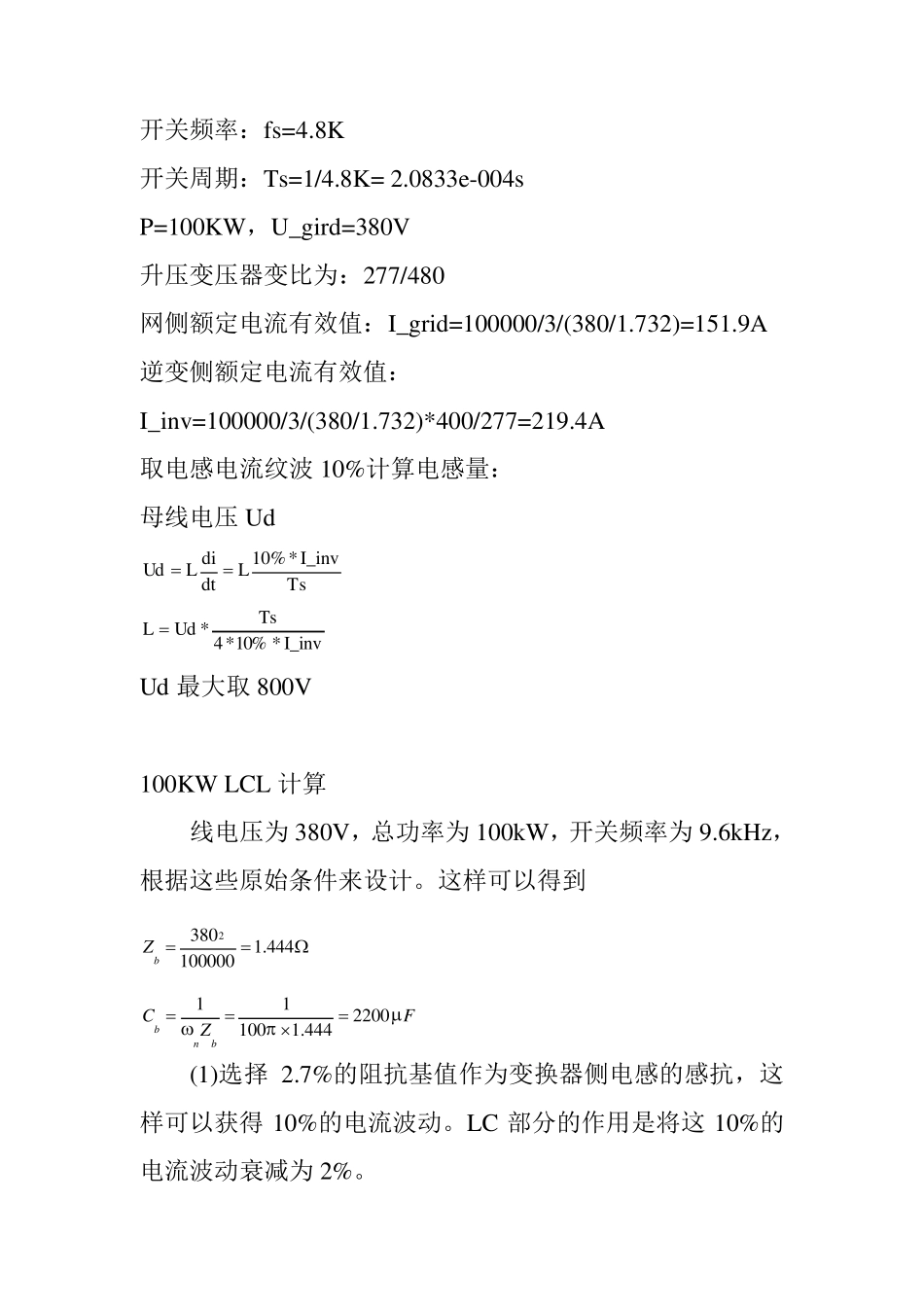

开关频率：fs=4.8K 开关周期：Ts=1/4.8K= 2.0833e-004s P=100KW，U_gird=380V 升压变压器变比为：277/480 网侧额定电流有效值：I_grid=100000/3/(380/1.732)=151.9A 逆变侧额定电流有效值： I_inv=100000/3/(380/1.732)*400/277=219.4A 取电感电流纹波10%计算电感量： 母线电压Ud TsI_inv*10%LdtdiLUd I_inv*10%*4Ts*UdL  Ud 最大取800V 100KW LCL 计算 线电压为380V，总功率为100kW，开关频率为9.6kHz，根据这些原始条件来设计。这样可以得到 23801.444100000bZ  1122001001.444bnbCFZ (1)选择 2.7%的阻抗基值作为变换器侧电感的感抗，这样可以获得 10%的电流波动。LC 部分的作用是将这10%的电流波动衰减为2%。 1.444*2.7%*2.7%124100*bnZLuHpiL=计算得到124uH 的电感值，这里取128uH。 (2)最大的电容值为 2200*5%=110F ，选100 F 的电容，也可以先取一半 50uF (3) 通过选择电流的衰减比和谐振频率来选择两个电感之间的比例。谐振频率与开关频率无关，但谐振频率要高于控制系统的带宽文献上一般采用是开关频率 1/4~1/2 左右。定选在 2.4k~4.8k 之间，可以取为 4K。 2-62-6-62*L128e=*-1128e 100e *(2**4000) -1gresgfgfresggfresLLLL CLL CLLLLCpi (1)gresgffLLrLL CrLC 500KW 电感计算： 开关频率：fs=2.4K 开关周期：Ts=1/2.4K= 4.1667e-004s P=500KW，UL=277V 网侧额定电流有效值: I_grid=500000/3/(277/1.732)*1.414=1.4736e+003A 以电感电流纹波为峰值电流10%计算，母线电压取 500V 50%占空比工作时电感纹波最大： Ts500*4.17e-4LUd*=3544*10%*I_inv4*10%*1.474e3u H 等效阻抗： Z100**354e60.1112Lp i  100K 电感计算： 开关频率：fs=4.8K 开关周期：Ts=1/4.8K= 2.0833e-004s P=100K，UL=277V 网侧额定电流有效值: I_grid=100000/3/(277/1.732)*1.414=294.7A 以电感电流纹波为峰值电流10%计算，母线电压取 500V 50%占空比工作时电感纹波最大： Ts500*2.0833e-4LUd*=8844*10%*I_inv4*10%*294.7u H LCL 参数：L=423uH Lg=127uH C=30uF 100KW LCL 电感计算 开关频率：swf =4.8K 开关周期：Ts=1/4.8K= 2.0833e-004s P=100KW，UL=277V 22770.7673100000bZ  mpE =277/1.732*1.414=226V mpI =100000/3/（277/1.732）*1.414=294.7A dcU 范围为420V...
