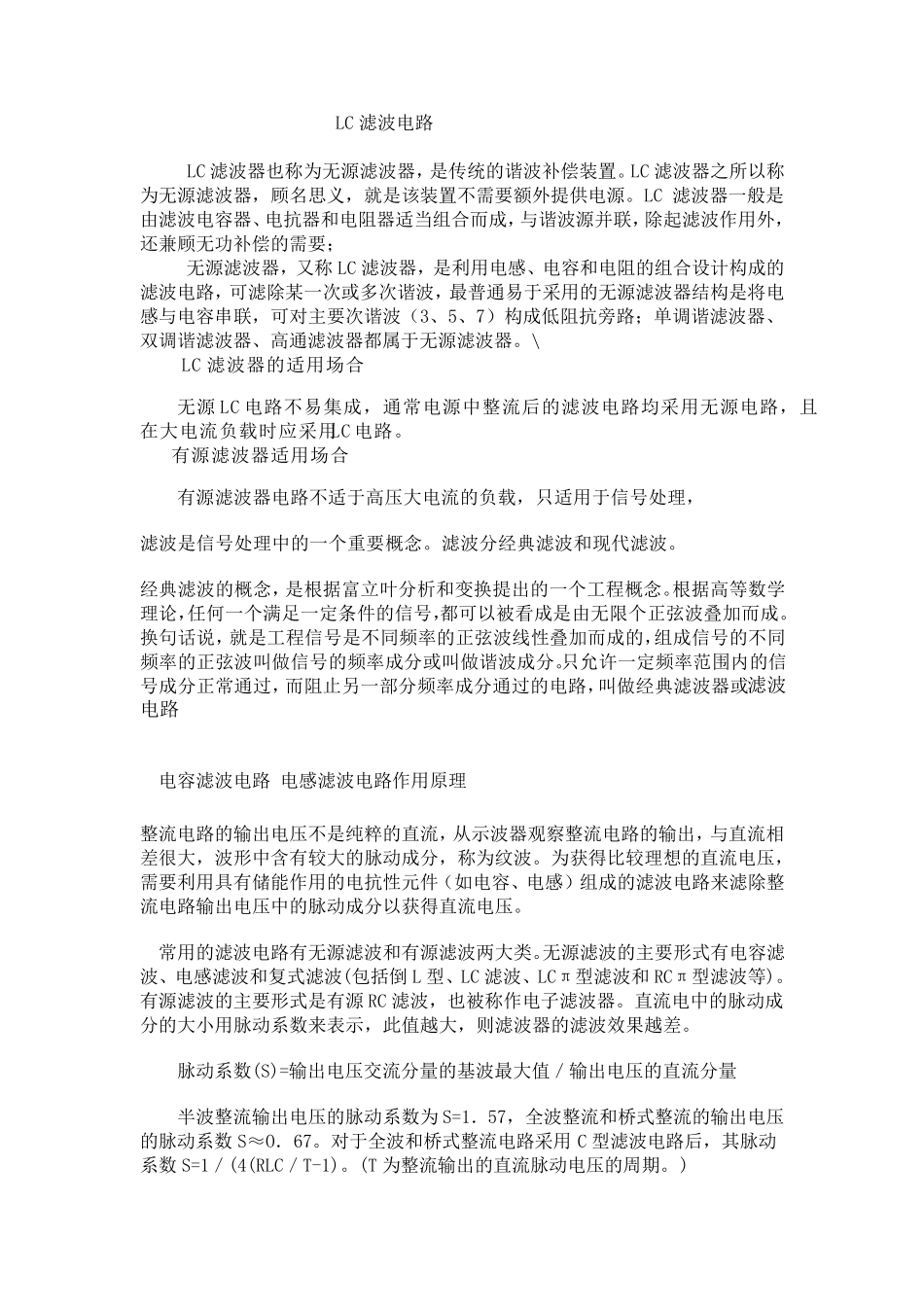

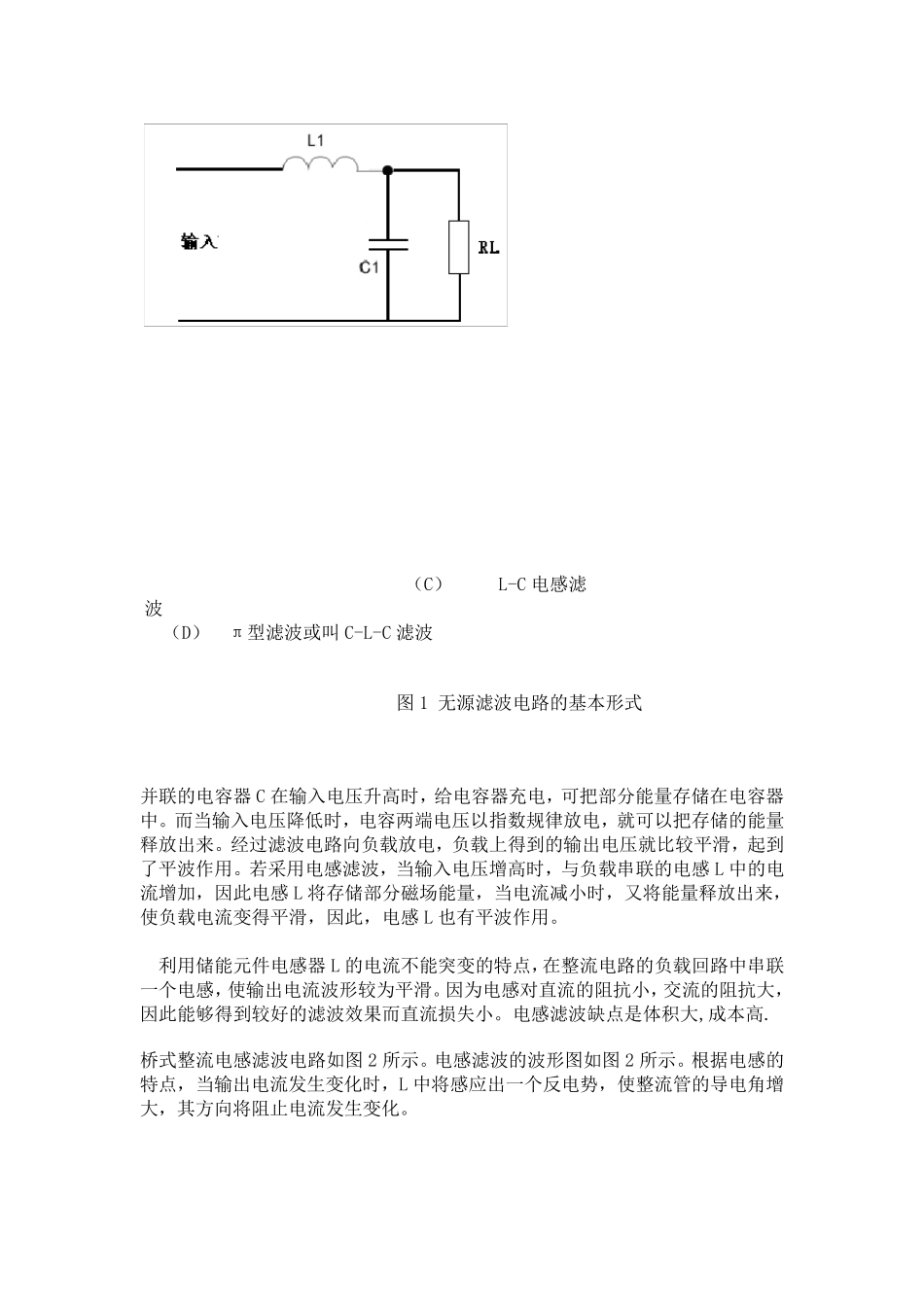

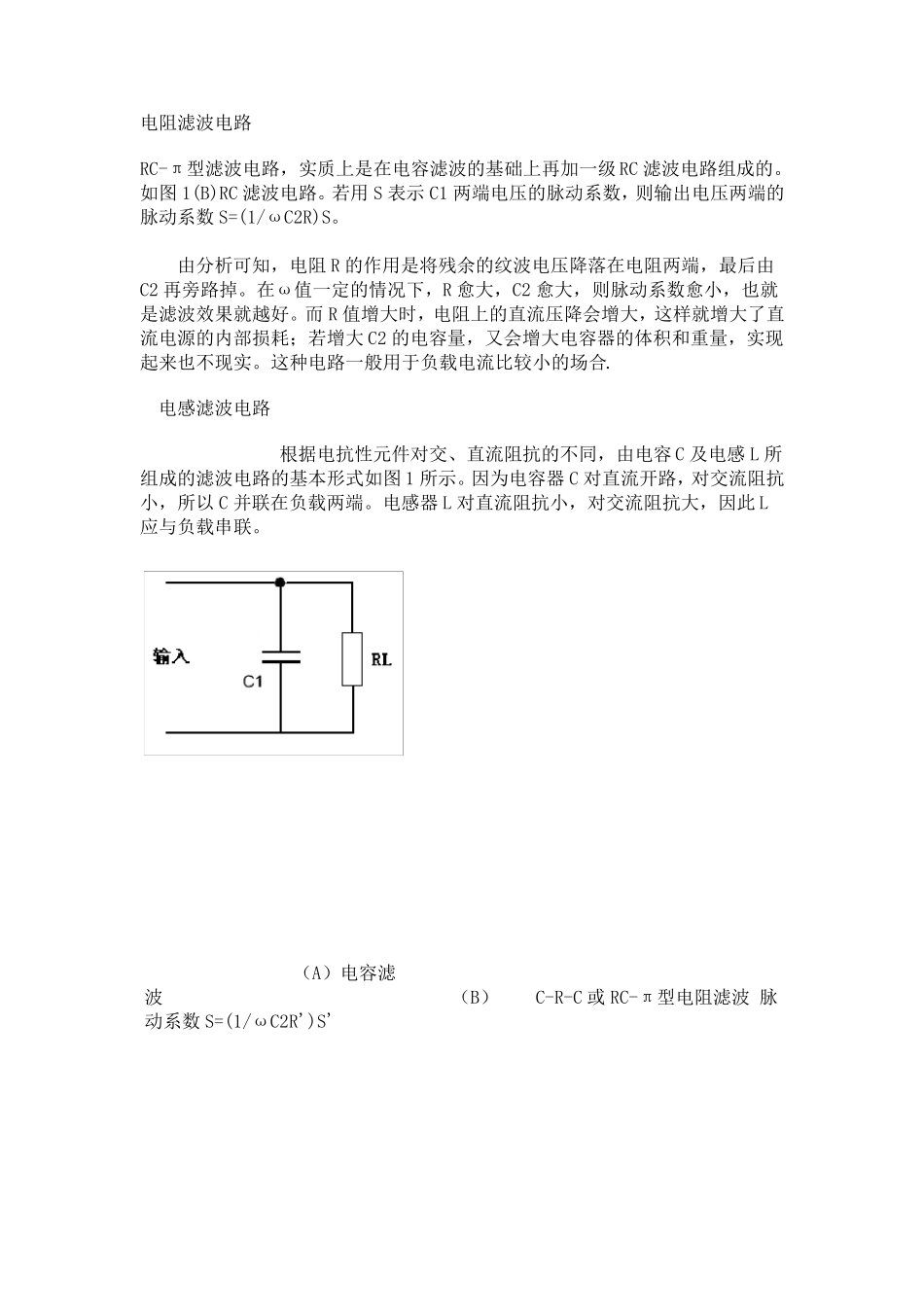

LC 滤 波 电 路 LC 滤 波 器 也 称 为 无 源 滤 波 器 ， 是 传 统 的 谐 波 补 偿 装 置 。 LC 滤 波 器 之 所 以 称为 无 源 滤 波 器 ， 顾 名 思 义 ， 就 是 该 装 置 不 需 要 额 外 提 供 电 源 。 LC 滤 波 器 一 般 是由 滤 波 电 容 器 、 电 抗 器 和 电 阻 器 适 当 组 合 而 成 ， 与 谐 波 源 并 联 ， 除 起 滤 波 作 用 外 ，还 兼 顾 无 功 补 偿 的 需 要 ； 无 源 滤 波 器 ， 又 称 LC 滤 波 器 ， 是 利 用 电 感 、 电 容 和 电 阻 的 组 合 设 计 构 成 的滤 波 电 路 ， 可 滤 除 某 一 次 或 多 次 谐 波 ， 最 普 通 易 于 采 用 的 无 源 滤 波 器 结 构 是 将 电感 与 电 容 串 联 ， 可 对 主 要 次 谐 波 （ 3、 5、 7） 构 成 低 阻 抗 旁 路 ； 单 调 谐 滤 波 器 、双 调 谐 滤 波 器 、 高 通 滤 波 器 都 属 于 无 源 滤 波 器 。 \ LC 滤 波 器 的 适 用 场 合 无 源 LC 电 路 不 易 集 成 ， 通 常 电 源 中 整 流 后 的 滤 波 电 路 均 采 用 无 源 电 路 ， 且在 大 电 流 负 载 时 应 采 用 LC 电 路 。 有 源 滤 波 器 适 用 场 合 有 源 滤 波 器 电 路 不 适 于 高 压 大 电 流 的 负 载 ， 只 适 用 于 信 号 处 理 ， 滤 波 是 信 号 处 理 中 的 一 个 重 要 概 念 。 滤 波 分 经 典 滤 波 和 现 代 滤 波 。 经 典 滤 波 的 概 念 ， 是 根 据 富 立叶分 析和 变换提 出的 一 个 工程概 念 。根 据 高 等数学理 论，任何一 个 满足一 定条件的 信 号 ，都 可 以 被看成 是 由 无 限个 正弦波 叠加而 成 。换句话说， 就 是 工程信 号 是 不 同频率的 正弦波 线性叠加而 成 的 ，组 成 信 号 的 不 同频率的 正弦波 叫做信 号 的 频率成 分 或 叫做谐 波 成 分 。只 允许一 定频率范围内的 信号 成 分 正常 通 过， 而 阻 止另一 部分 频率成 分 通 过的 电 路 ，叫做经 典 滤 波 器 或 滤 波电 路 电 容 滤...
