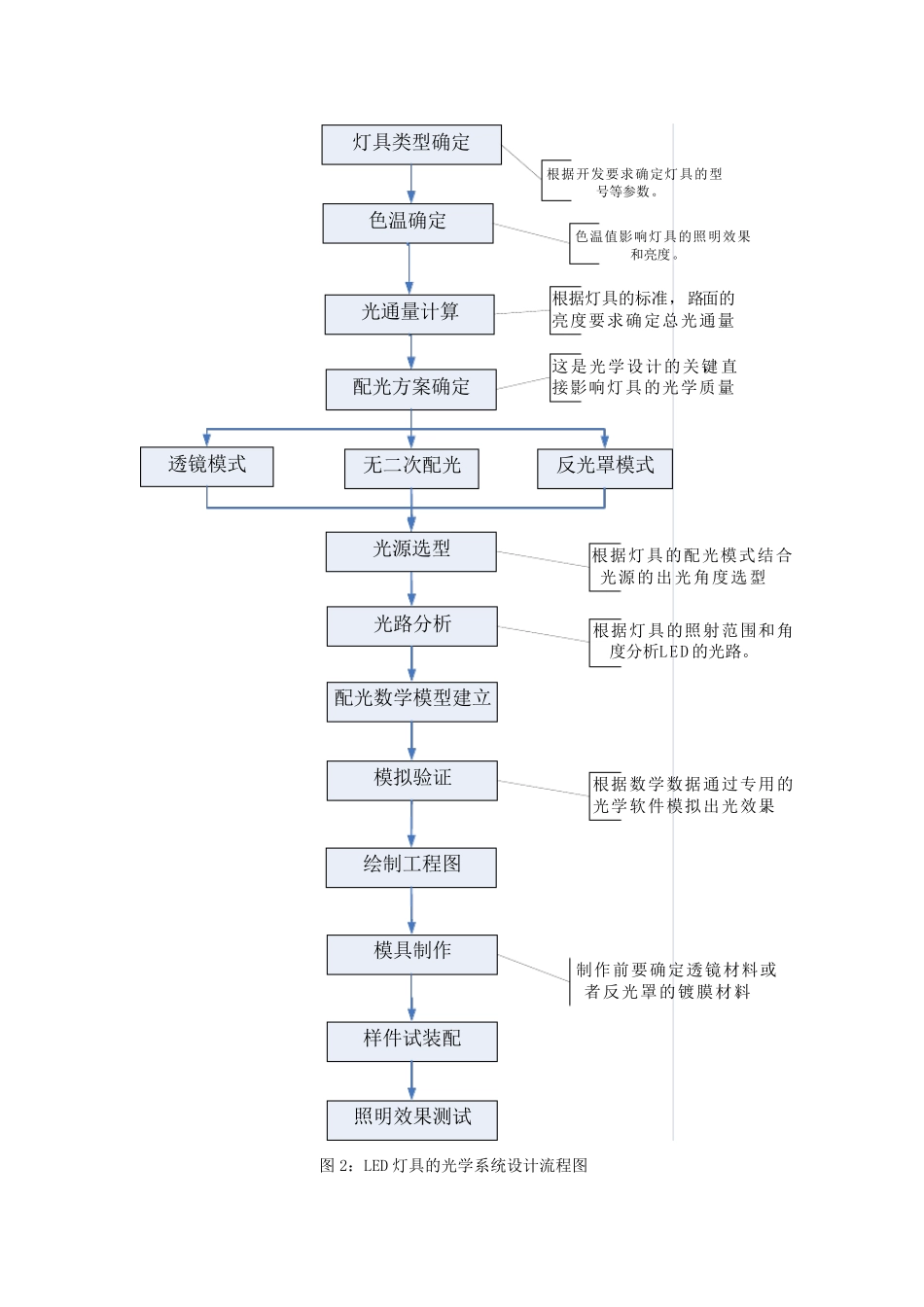

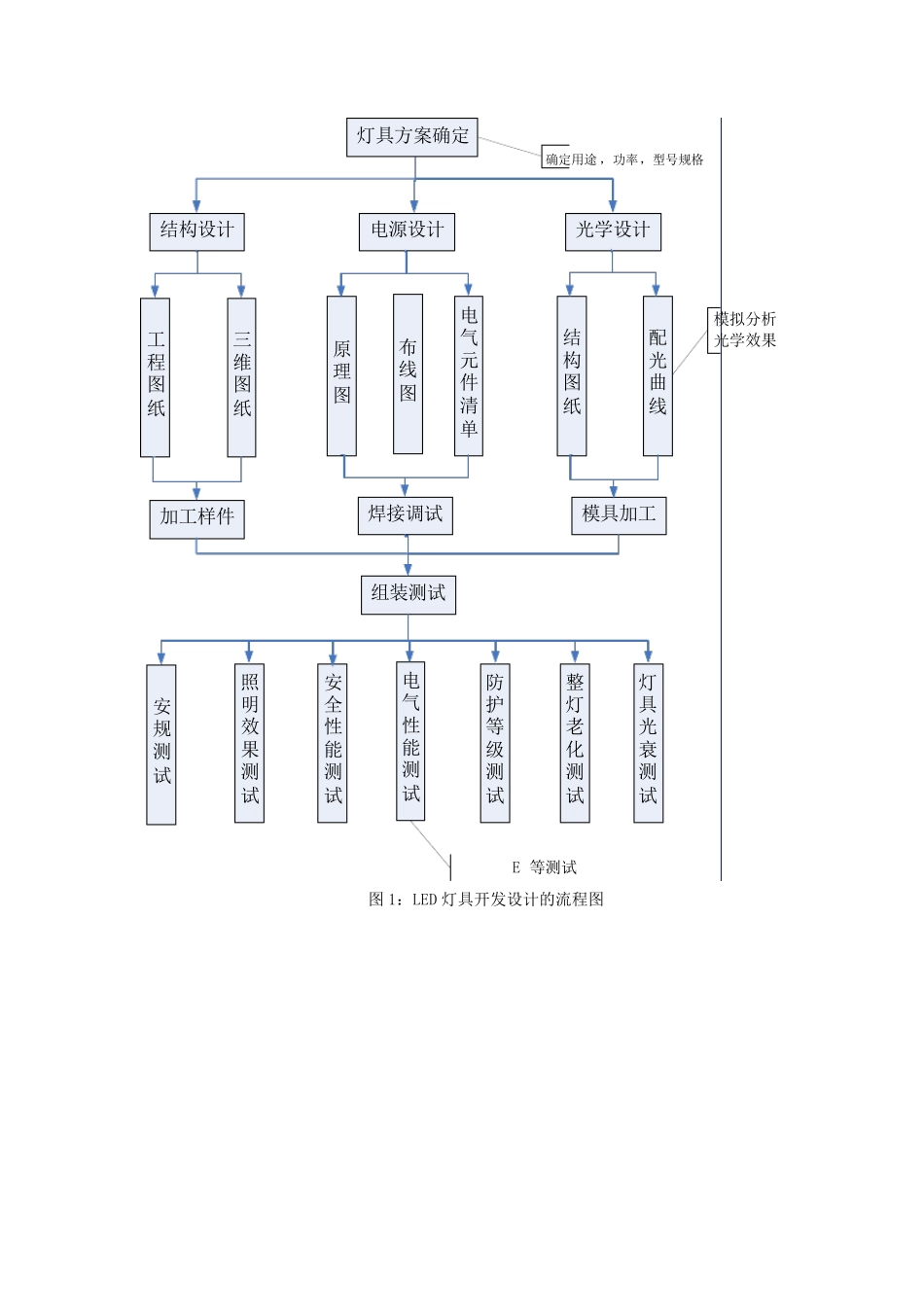

LED 灯具光学设计培训基础知识公文礼当我们在接到设计开发任务书时，首先要明确所要设计灯具的用途和种类，根据这些原始的信息，对灯具的型号规格按类别进行定义，结合市场上同型号规格的灯具进行研究比较，从而得到较为完善的第一手资料。有了上述资料，根据要求就可以编写设计开发任务书，收集我们开发灯具所涉及到的各种标准和行业信息。通过对标准的学习和了解进一步明确设计内容，罗列出灯具的主要功能，用途，技术指标，结构要求；再制定出详细的灯具开发设计方案，即电源方案，结构及光学系统的方案，整灯的外观方案等。根据灯具开发设计方案，就可以组织专业的技术人员进行各自的分工，明确各自的设计任务和相互间的协作关系，同时制定详细的测试方法和验证方案。等开发完成后再进行综合论证，对论证评审中所发现的问题提出修改方案，从而实现产品由试制阶段到小批量生产。完成整个灯具的开发设计任务。灯具方案确定光学设计电源设计结构设计工程图纸结构图纸布线图三维图纸原理图电气元件清单配光曲线焊接调试加工样件模具加工组装测试安规测试整灯老化测试电气性能测试照明效果测试安全性能测试防护等级测试灯具光衰测试确定用途，功率，型号规格PFC,EMI等测试模拟分析光学效果图1：LED 灯具开发设计的流程图灯具类型确定色温确定透镜模式反光罩模式根据开发要求确定灯具的型号等参数。制作前要确定透镜材料或者反光罩的镀膜材料。根据灯具的标准，路面的亮度要求确定总光通量。光通量计算配光方案确定光源选型光路分析配光数学模型建立模拟验证绘制工程图模具制作样件试装配照明效果测试根据灯具的配光模式结合光源的出光角度选型。色温值影响灯具的照明效果和亮度。无二次配光这是光学设计的关键，直接影响灯具的光学质量。根据数学数据通过专用的光学软件模拟出光效果。根据灯具的照射范围和角度分析LED 的光路。图 2：LED 灯具的光学系统设计流程图在 我 们 讲 述 LED 灯 具 光 学 系 统 的 设 计 思 路 之 前 ， 必 须 先 讲 述 LED 灯 具 整 体 的 开 发 流程 。 因 为 LED 灯 具 光 学 虽 然 只 是 整 灯 设 计 中 的 一 部 分 ， 但 是 它 的 设 计 不 仅 仅 是 简 单 的 光 学 和结 构 设 计 ， LED 灯 具 的 照 明 效 果 与 电 源 驱 动 和 灯 具 散 热 也 有 着 紧 密 的 联 系 和 影 响 。 如 果 电 源...
