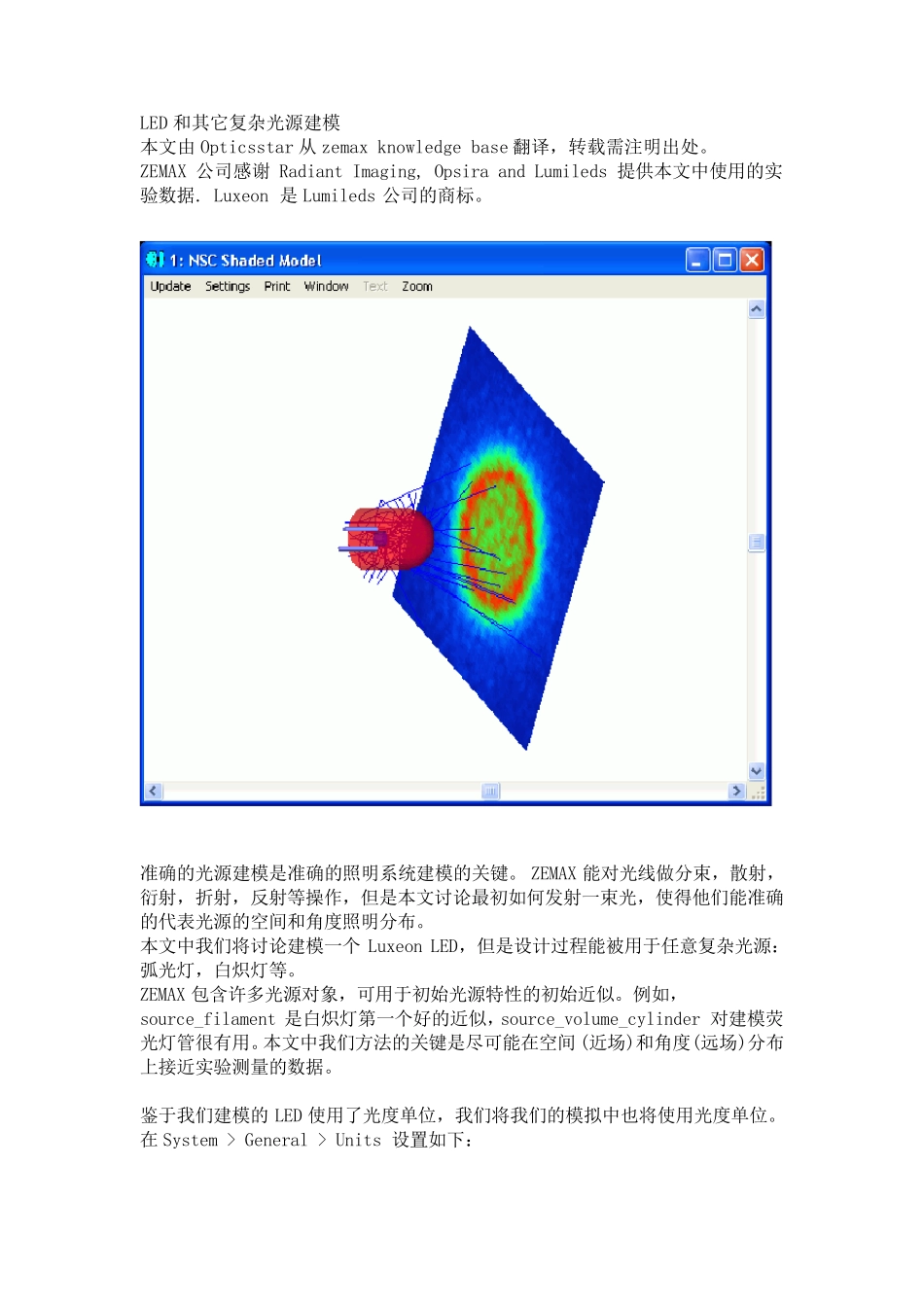

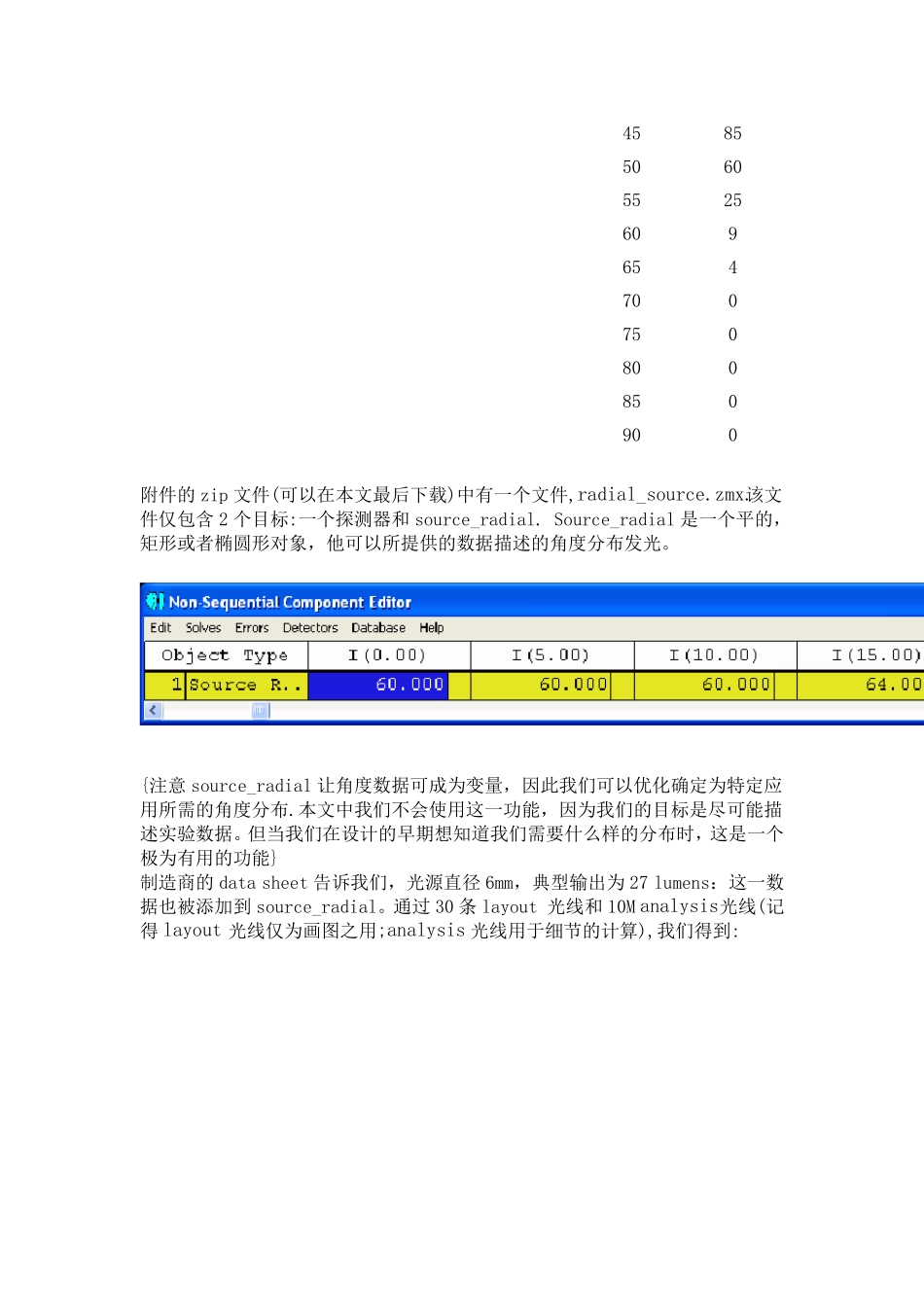

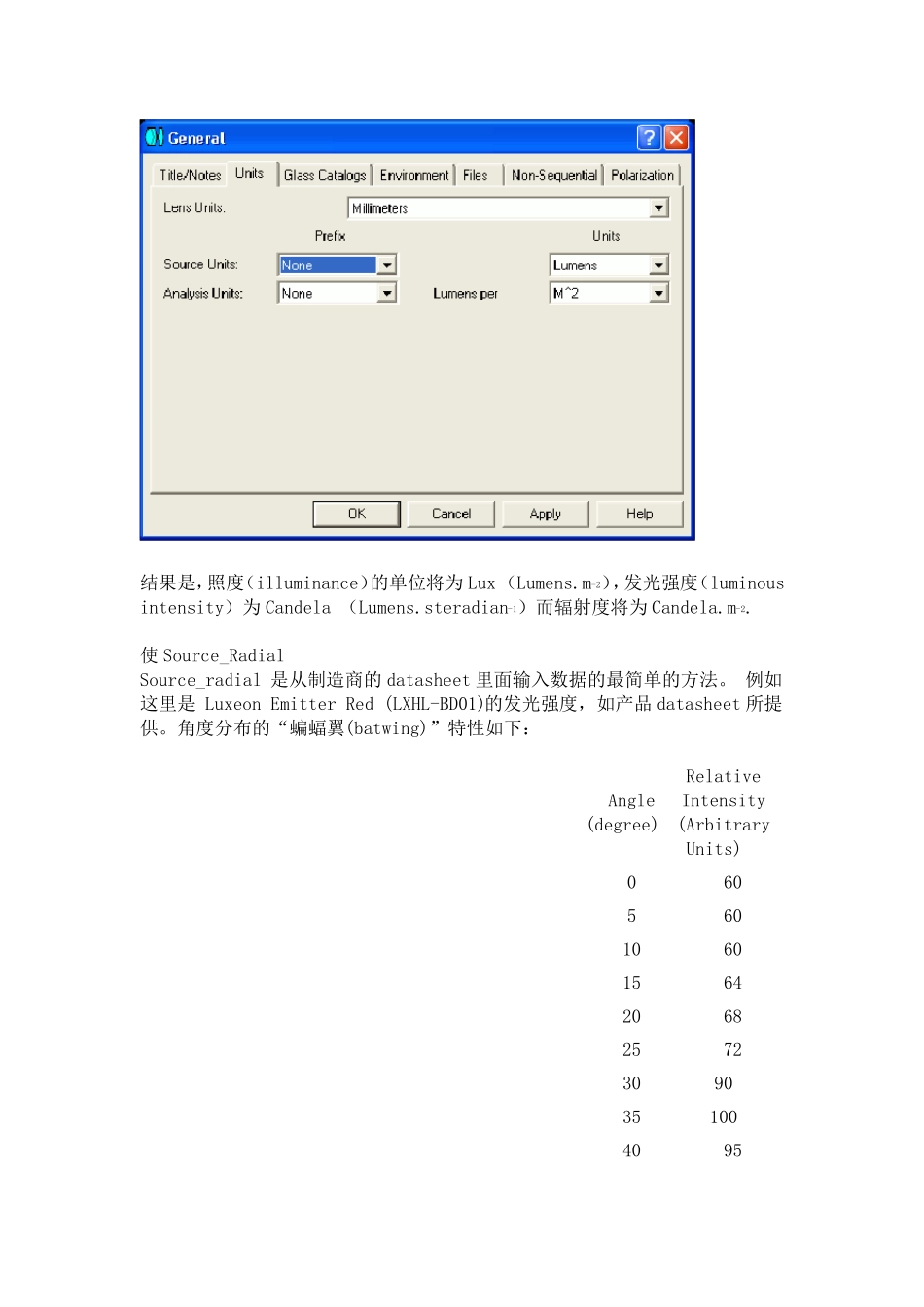

LED 和其它复杂光源建模 本文由Opticsstar 从zemax knowledge base 翻译，转载需注明出处。 ZEMAX 公司感谢 Radiant Imaging, Opsira and Lumileds 提供本文中使用的实验数据. Luxeon 是 Lumileds 公司的商标。 准确的光源建模是准确的照明系统建模的关键。 ZEMAX 能对光线做分束，散射，衍射，折射，反射等操作，但是本文讨论最初如何发射一束光，使得他们能准确的代表光源的空间和角度照明分布。 本文中我们将讨论建模一个 Luxeon LED，但是设计过程能被用于任意复杂光源：弧光灯，白炽灯等。 ZEMAX 包含许多光源对象，可用于初始光源特性的初始近似。例如，source_filament 是白炽灯第一个好的近似，source_volume_cylinder 对建模荧光灯管很有用。本文中我们方法的关键是尽可能在空间 (近场)和角度(远场)分布上接近实验测量的数据。 鉴于我们建模的 LED 使用了光度单位，我们将我们的模拟中也将使用光度单位。在 System > General > Units 设置如下： 结果是，照度（illuminance）的单位将为Lux （Lumens.m-2），发光强度（luminous intensity）为Candela （Lumens.steradian-1）而辐射度将为Candela.m-2. 使Source_Radial Source_radial 是从制造商的datasheet 里面输入数据的最简单的方法。 例如这里是 Luxeon Emitter Red (LXHL-BD01)的发光强度，如产品datasheet 所提供。角度分布的“蝙蝠翼(batwing)”特性如下： Angle (degree) Relative Intensity (Arbitrary Units) 0 60 5 60 10 60 15 64 20 68 25 72 30 90 35 100 40 95 45 85 50 60 55 25 60 9 65 4 70 0 75 0 80 0 85 0 90 0 附件的zip 文件(可以在本文最后下载)中有一个文件,radial_source.zmx.该文件仅包含2 个目标:一个探测器和source_radial. Source_radial 是一个平的，矩形或者椭圆形对象，他可以所提供的数据描述的角度分布发光。 {注意 source_radial 让角度数据可成为变量，因此我们可以优化确定为特定应用所需的角度分布.本文中我们不会使用这一功能，因为我们的目标是尽可能描述实验数据。但当我们在设计的早期想知道我们需要什么样的分布时，这是一个极为有用的功能} 制造商的data sheet 告诉我们，光源直径 6mm，典型输出为 27 lumens：这一数据也被添加到 source_radial。通过 30 条 layout 光线和10M analysis光线(记得 layout 光线仅为...
