LED恒流驱动及恒流IC大盘点VIP免费

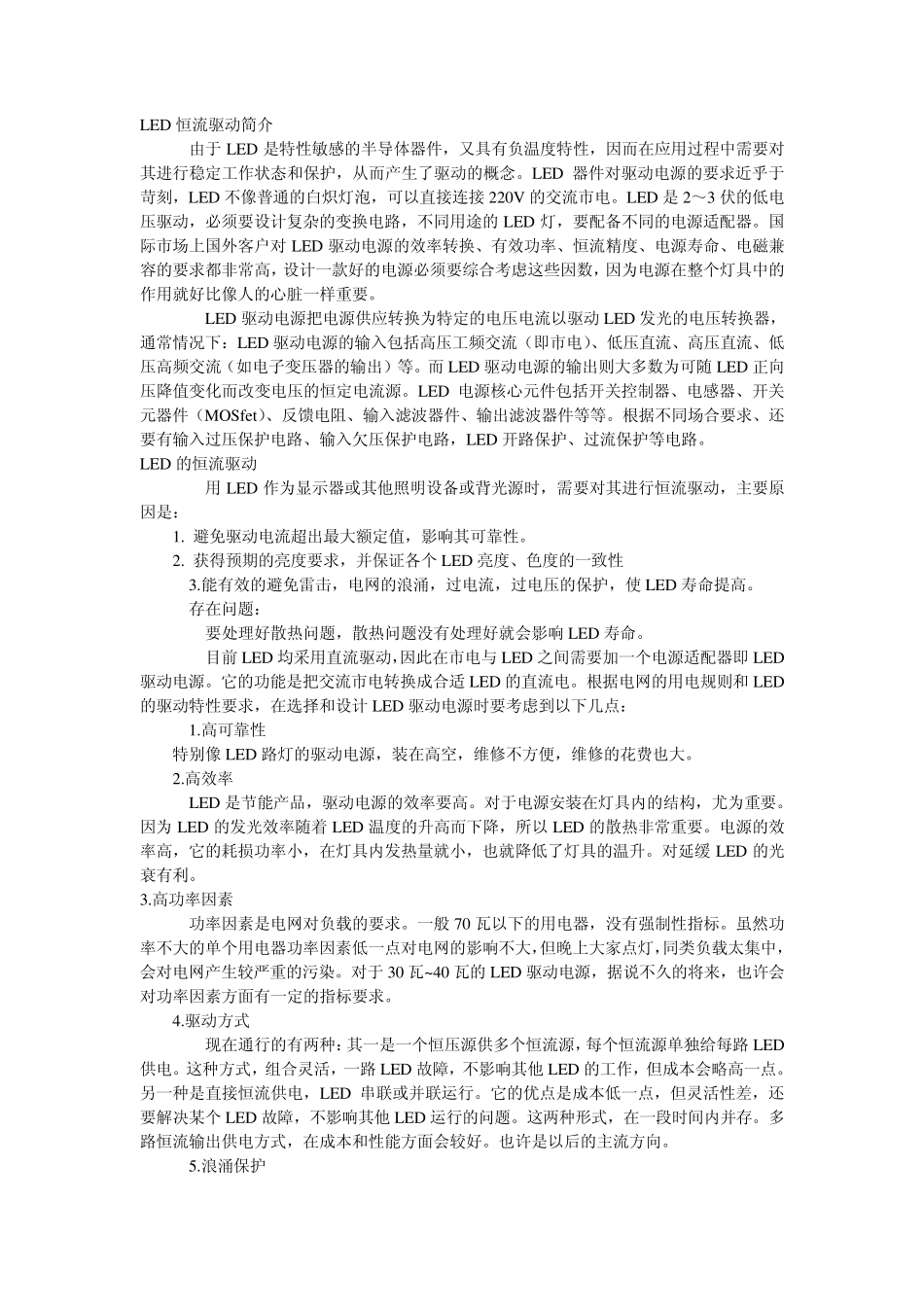

LED恒流驱动及恒流IC大盘点_第1页
1/7

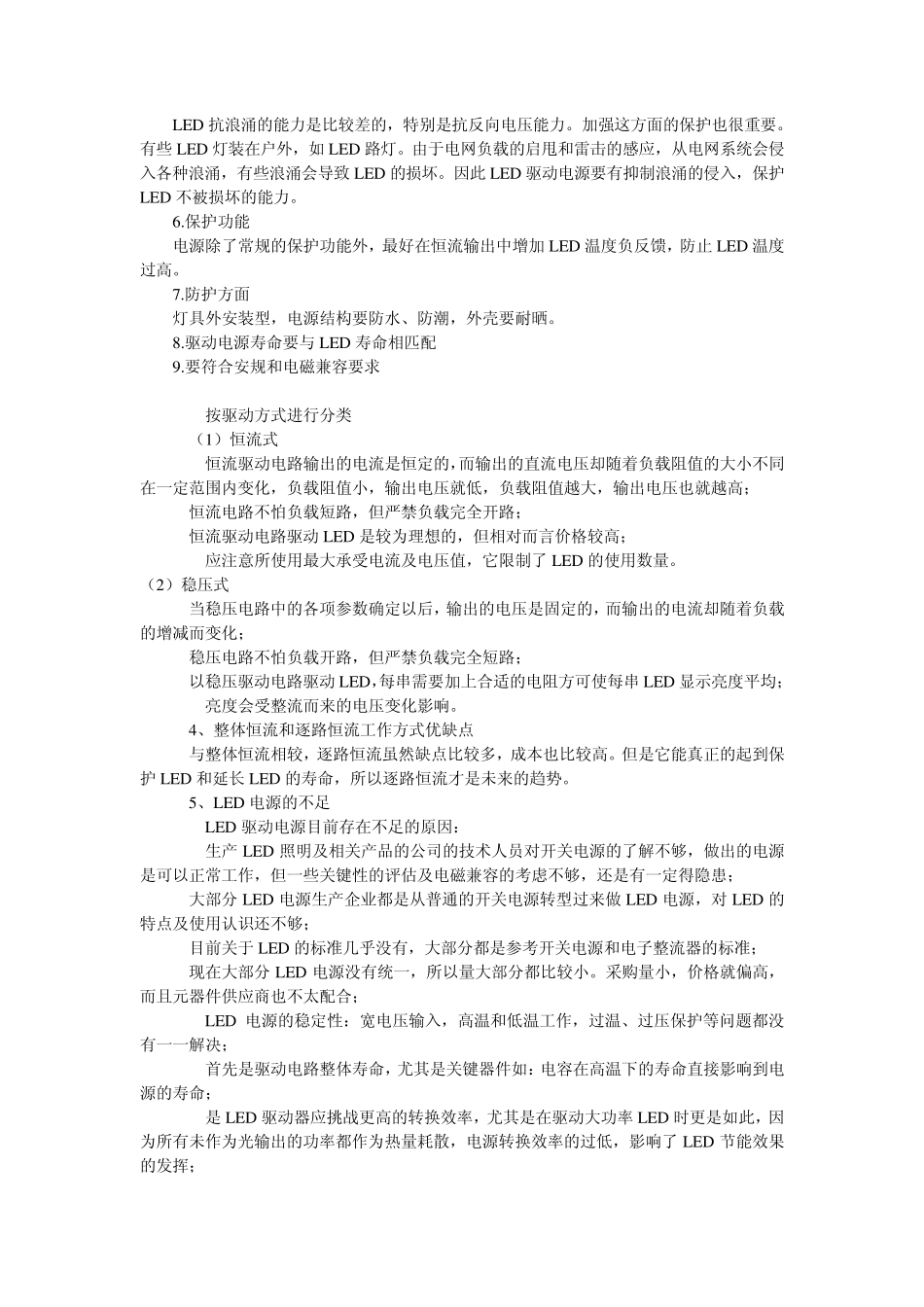

LED恒流驱动及恒流IC大盘点_第2页
2/7

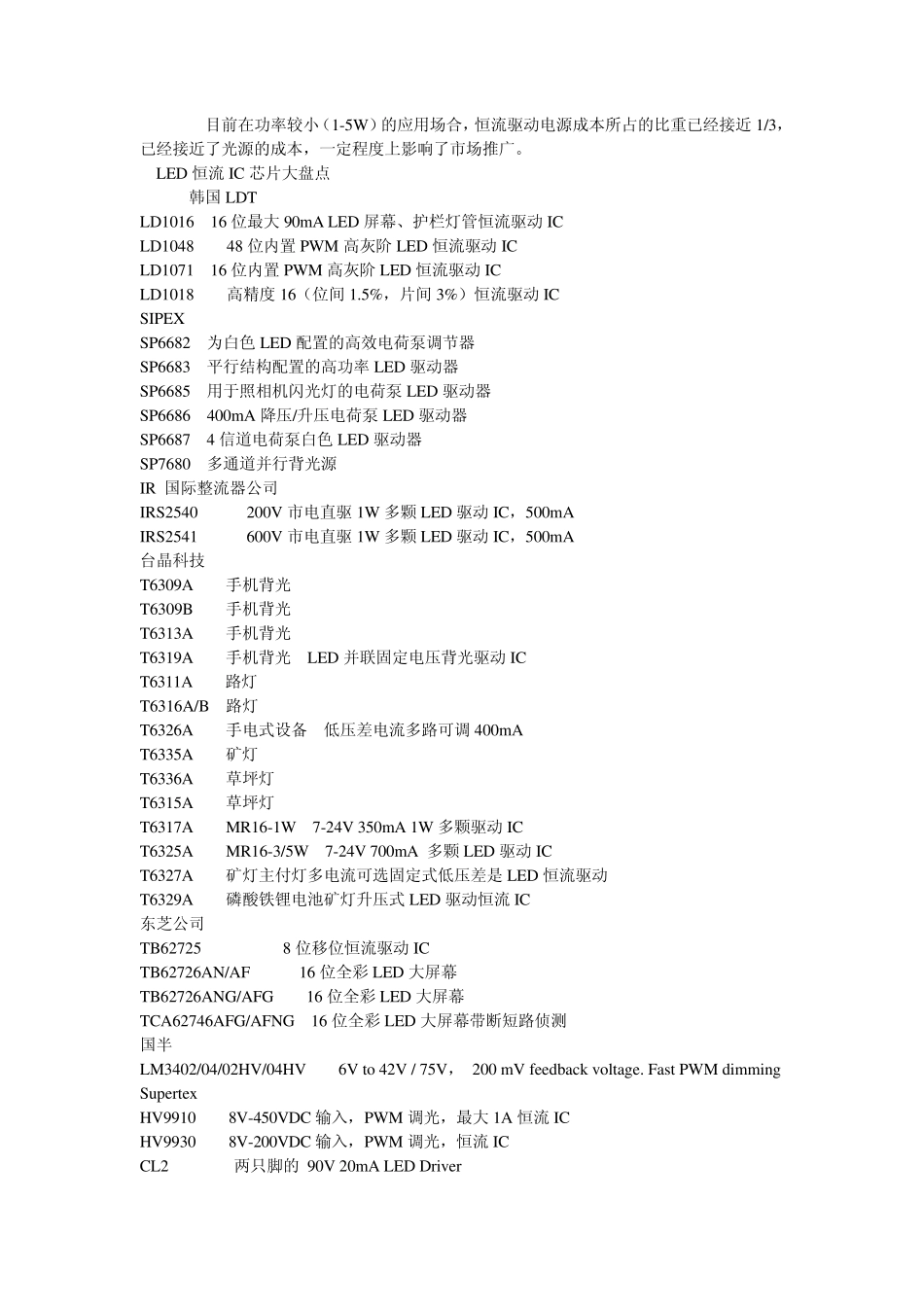

LED恒流驱动及恒流IC大盘点_第3页
3/7
LED 恒流驱动简介 由于LED 是特性敏感的半导体器件,又具有负温度特性,因而在应用过程中需要对其进行稳定工作状态和保护,从而产生了驱动的概念。LED 器件对驱动电源的要求近乎于苛刻,LED 不像普通的白炽灯泡,可以直接连接220V 的交流市电。LED 是2~3 伏的低电压驱动,必须要设计复杂的变换电路,不同用途的LED 灯,要配备不同的电源适配器。国际市场上国外客户对LED 驱动电源的效率转换、有效功率、恒流精度、电源寿命、电磁兼容的要求都非常高,设计一款好的电源必须要综合考虑这些因数,因为电源在整个灯具中的作用就好比像人的心脏一样重要。 LED 驱动电源把电源供应转换为特定的电压电流以驱动LED 发光的电压转换器,通常情况下:LED 驱动电源的输入包括高压工频交流(即市电)、低压直流、高压直流、低压高频交流(如电子变压器的输出)等。而LED 驱动电源的输出则大多数为可随 LED 正向压降值变化而改变电压的恒定电流源。LED 电源核心元件包括开关控制器、电感器、开关元器件(MOSfet)、反馈电阻、输入滤波器件、输出滤波器件等等。根据不同场合要求、还要有输入过压保护电路、输入欠压保护电路,LED 开路保护、过流保护等电路。 LED 的恒流驱动 用LED 作为显示器或其他照明设备或背光源时,需要对其进行恒流驱动,主要原因是: 1. 避免驱动电流超出最大额定值,影响其可靠性。 2. 获得预期的亮度要求,并保证各个 LED 亮度、色度的一致性 3.能有效的避免雷击,电网的浪涌,过电流,过电压的保护,使 LED 寿命提高。 存在问题: 要处理好散热问题,散热问题没有处理好就会影响 LED 寿命。 目前 LED 均采用直流驱动,因此在市电与 LED 之间需要加一个电源适配器即 LED驱动电源。它的功能是把交流市电转换成合适LED 的直流电。根据电网的用电规则和LED的驱动特性要求,在选择和设计LED 驱动电源时要考虑到以下几点: 1.高可靠性 特别像LED 路灯的驱动电源,装在高空,维修不方便,维修的花费也大。 2.高效率 LED 是节能产品,驱动电源的效率要高。对于电源安装在灯具内的结构,尤为重要。因为 LED 的发光效率随着 LED 温度的升高而下降,所以LED 的散热非常重要。电源的效率高,它的耗损功率小,在灯具内发热量就小,也就降低了灯具的温升。对延缓 LED 的光衰有利。 3.高功率因素 功率因素是电网对负载的要求。一般 70 瓦以下的用电器,没有强制性指标。虽然功率不大的单...
