LED数码管秒表VIP免费

LED数码管秒表_第1页
1/24
LED数码管秒表_第2页
2/24

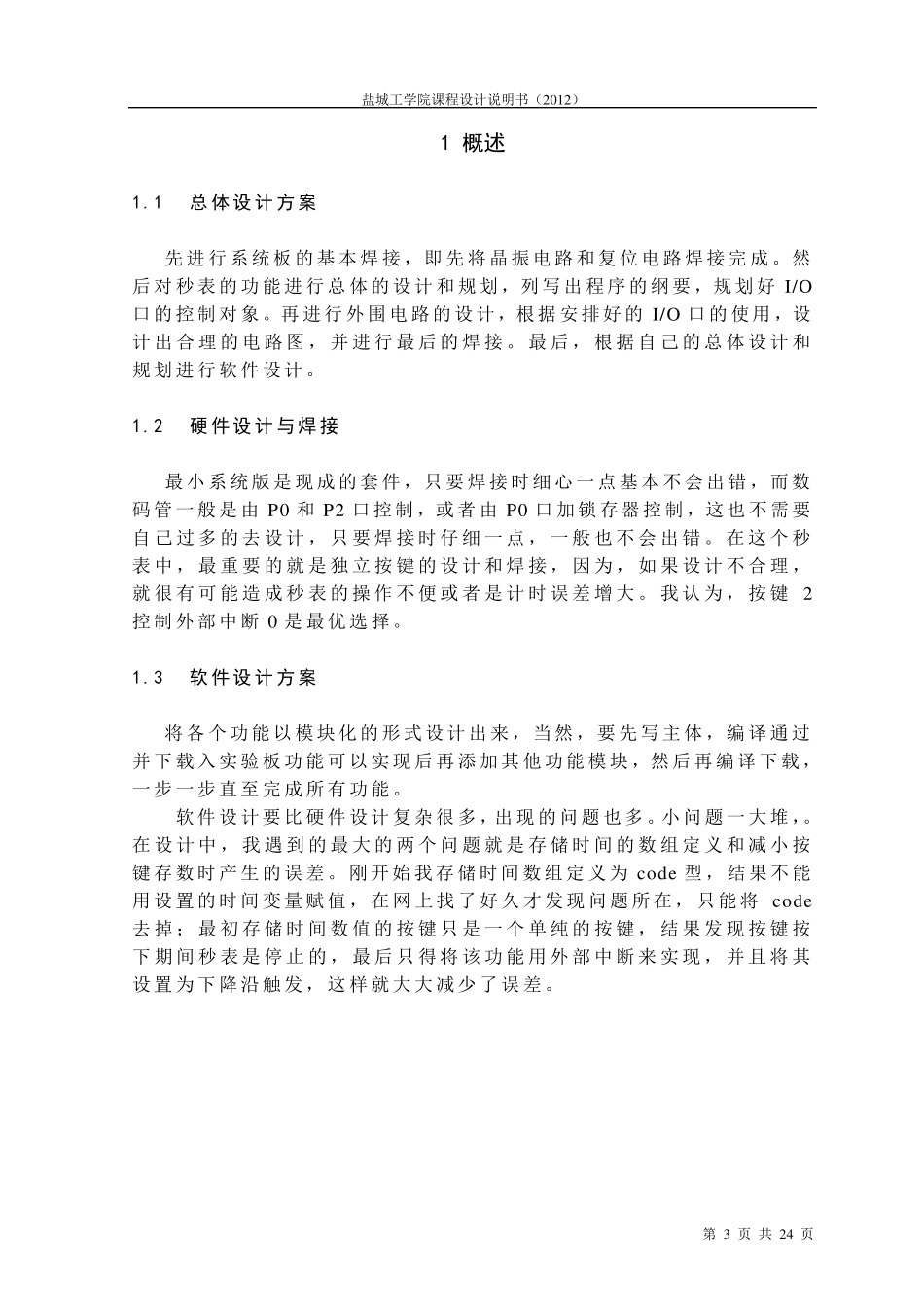

LED数码管秒表_第3页
3/24
单片机课程设计说明书 课题名称 专业 电气工程 学生姓名 班级 学号 指导教师 完成日期 2 0 1 2 年 6 月 1 0 日 LED 数码管秒表设计 第 2 页 共 24 页 目 录 1 概述----------------------------------------------------------------3 1.1 总体设计方案------------------------------------------3 1.2 硬件设计与 焊 接 ----------------------------------------3 1.3 软 件设计方案------------------------------------------3 2 系统总体方案及硬件设计----------------------------------4 2.1 硬件总体设计------------------------------------------4 2.2 单 片 机 基 本 电 路 设计------------------------------------6 2.3 秒 表 时 间 显 示 电 路 设计----------------------------------7 2.4 独 立 按 键 电 路 设计--------------------------------------9 2.5 蜂 鸣 器 电 路 设计---------------------------------------10 3 软件设计-------------------------------------------------11 3.1 程 序 设计思 路 -----------------------------------------11 3.2 秒 表 程 序 构 成 -----------------------------------------11 3.3 源 程 序 代 码 与 流 程 图 -----------------------------------12 4 实验仿真 -------------------------------------------------14 5 设计总结 -------------------------------------------------15 附录1-----------------------------------------------------------------16 附录2-----------------------------------------------------------------22 附录3-----------------------------------------------------------------23 盐城工学院课程设计说明书(2012) 第 3 页 共 24 页 1 概述 1.1 总体设计方案 先进行系统板的基本焊接,即先将晶振电路和复位电路焊接完成。然后 对 秒 表 的功 能 进行总 体 的设计和规 划 ,列 写 出 程序 的纲 要 ,规 划 好 I/O口 的控 制 对 象 。再 进行外 围 电路的设计,根 据 安 排 好 的I/O 口 的使 用 ,设计出 合 理 的电路图 ,并 进行最 后 的焊接。 最 后 ,根 据 自 己 的总 体 设计和规 划 进行软 件 设计。 1.2 硬件设计与 焊 接...
