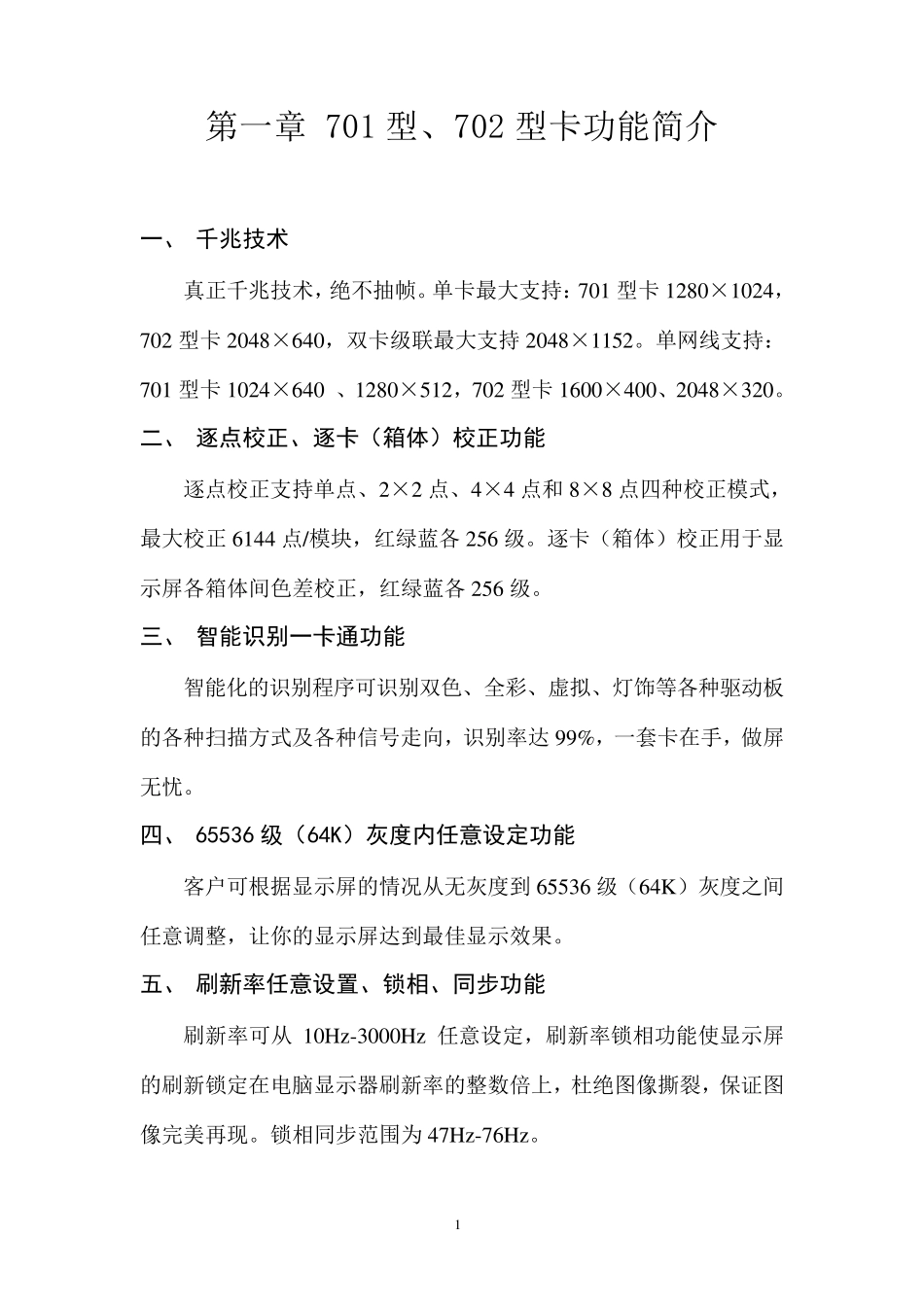

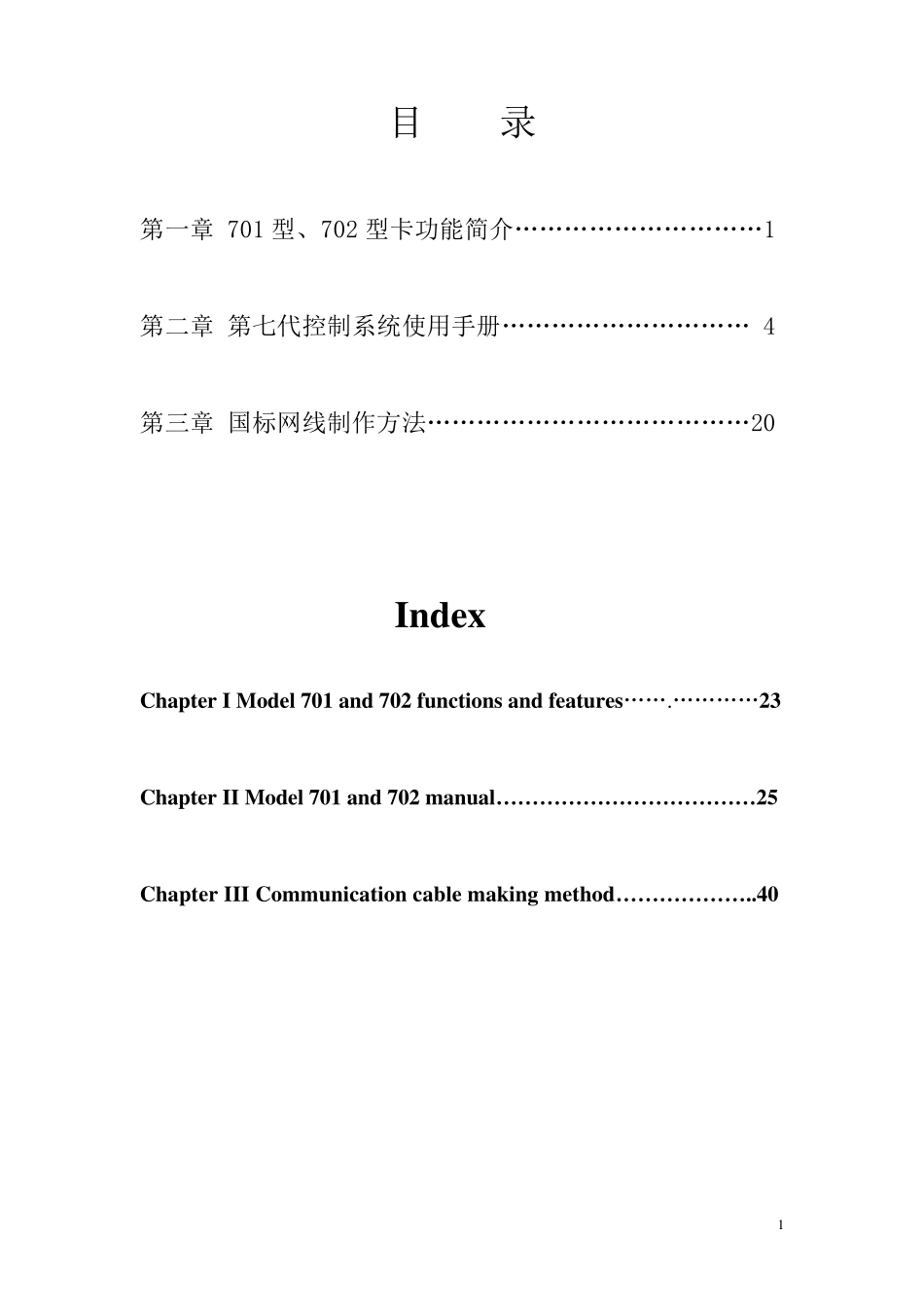

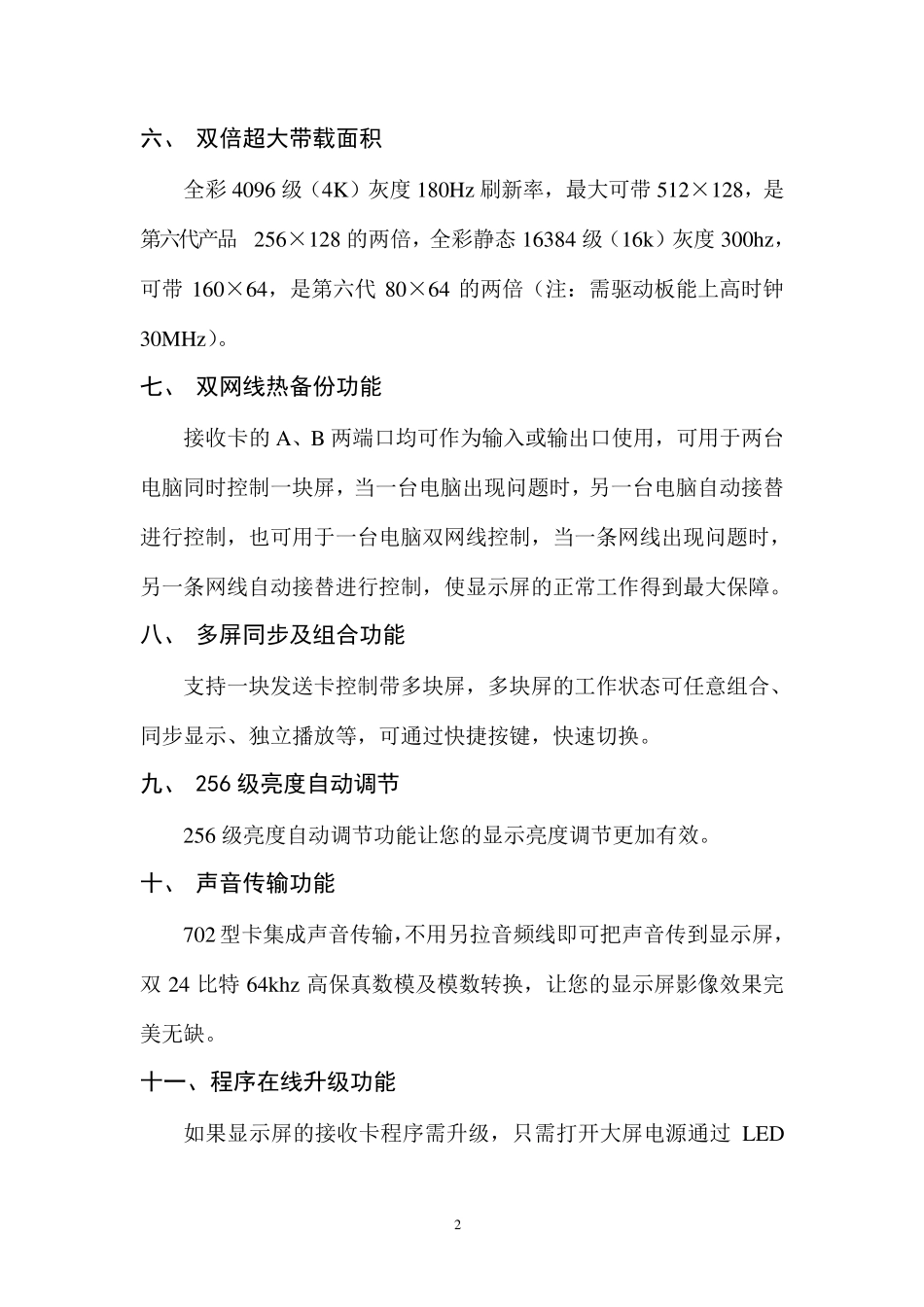

1 目 录 第一章 701 型、702 型卡功能简介…………………………1 第二章 第七代控制系统使用手册………………………… 4 第三章 国标网线制作方法…………………………………20 Index Chapter I Model 701 and 702 functions and features…….…………23 Chapter II Model 701 and 702 manual………………………………25 Chapter III Communication cable making method………………..40 1 第一章 701 型、702 型卡功能简介 一、 千兆技术 真正千兆技术，绝不抽帧。单卡最大支持：701 型卡1280×1024，702 型卡2048×640，双卡级联最大支持2048×1152。单网线支持：701 型卡1024×640 、1280×512，702 型卡1600×400、2048×320。 二、 逐点校正、逐卡（箱体）校正功能 逐点校正支持单点、2×2 点、4×4 点和 8×8 点四种校正模式，最大校正6144 点/模块，红绿蓝各 256 级。逐卡（箱体）校正用于显示屏各箱体间色差校正，红绿蓝各 256 级。 三、 智能识别一卡通功能 智能化的识别程序可识别双色、全彩、虚拟、灯饰等各种驱动板的各种扫描方式及各种信号走向，识别率达 99%，一套卡在手，做屏无忧。 四、 65536 级（64K）灰度内任意设定功能 客户可根据显示屏的情况从无灰度到 65536 级（64K）灰度之间任意调整，让你的显示屏达到最佳显示效果。 五、 刷新率任意设置、锁相、同步功能 刷新率可从 10Hz-3000Hz 任意设定，刷新率锁相功能使显示屏的刷新锁定在电脑显示器刷新率的整数倍上，杜绝图像撕裂，保证图像完美再现。锁相同步范围为 47Hz-76Hz。 2 六、 双倍超大带载面积 全彩4096 级（4K）灰度180Hz 刷新率，最大可带512×128，是第六代产品 256×128 的两倍，全彩静态 16384 级（16k）灰度300hz，可带160×64，是第六代 80×64 的两倍（注：需驱动板能上高时钟30MHz）。 七、 双网线热备份功能 接收卡的 A、B 两端口均可作为输入或输出口使用，可用于两台电脑同时控制一块屏，当一台电脑出现问题时，另一台电脑自动接替进行控制，也可用于一台电脑双网线控制，当一条网线出现问题时，另一条网线自动接替进行控制，使显示屏的正常工作得到最大保障。 八、 多屏同步及组合功能 支持一块发送卡控制带多块屏，多块屏的工作状态可任意组合、同步显示、独立播放等，可通过快捷按键，快速切换。 九、 256 级亮度自动调节 256 级亮度自动调节...
