LED显示屏装置机能仕样书2版VIP免费

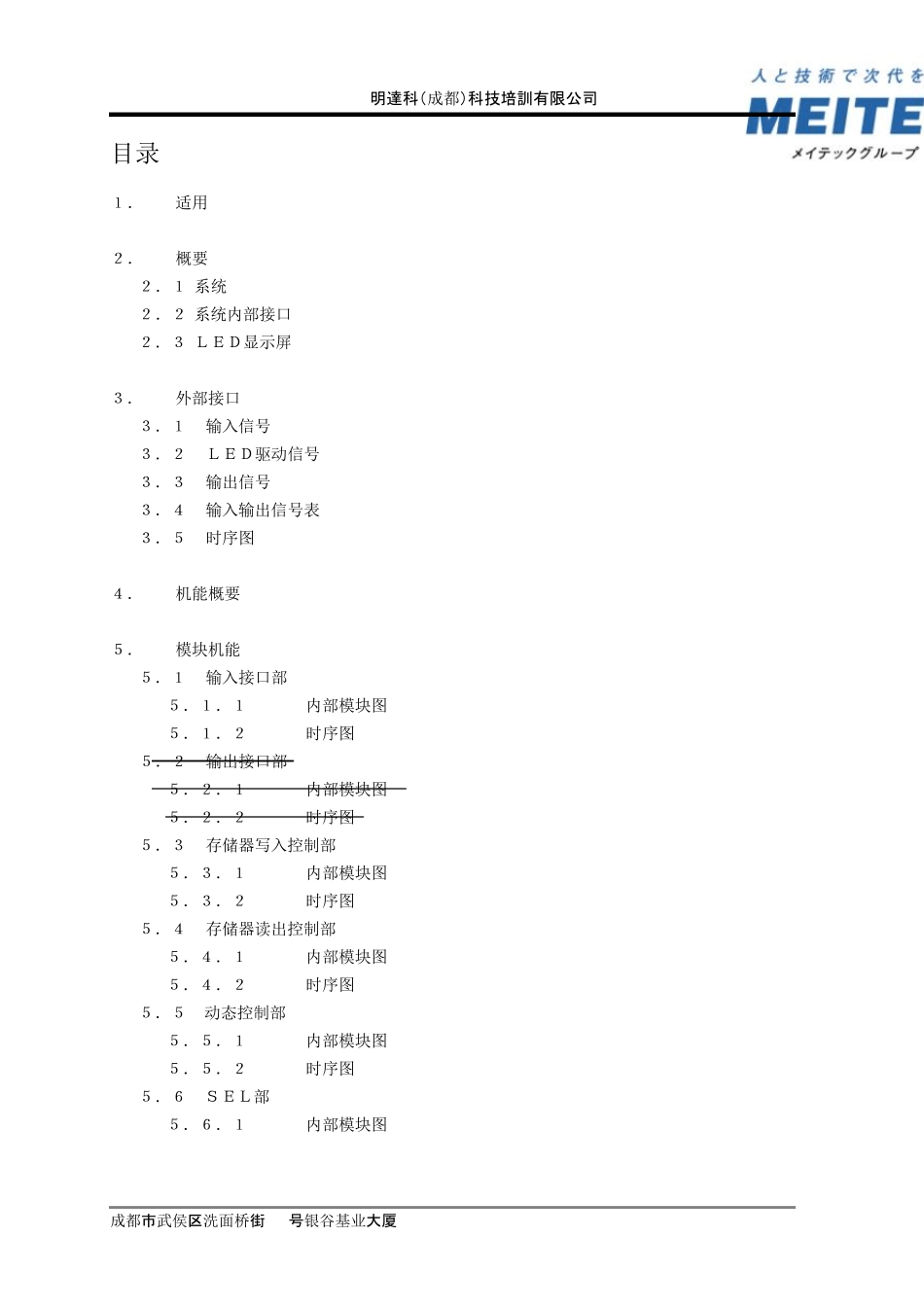

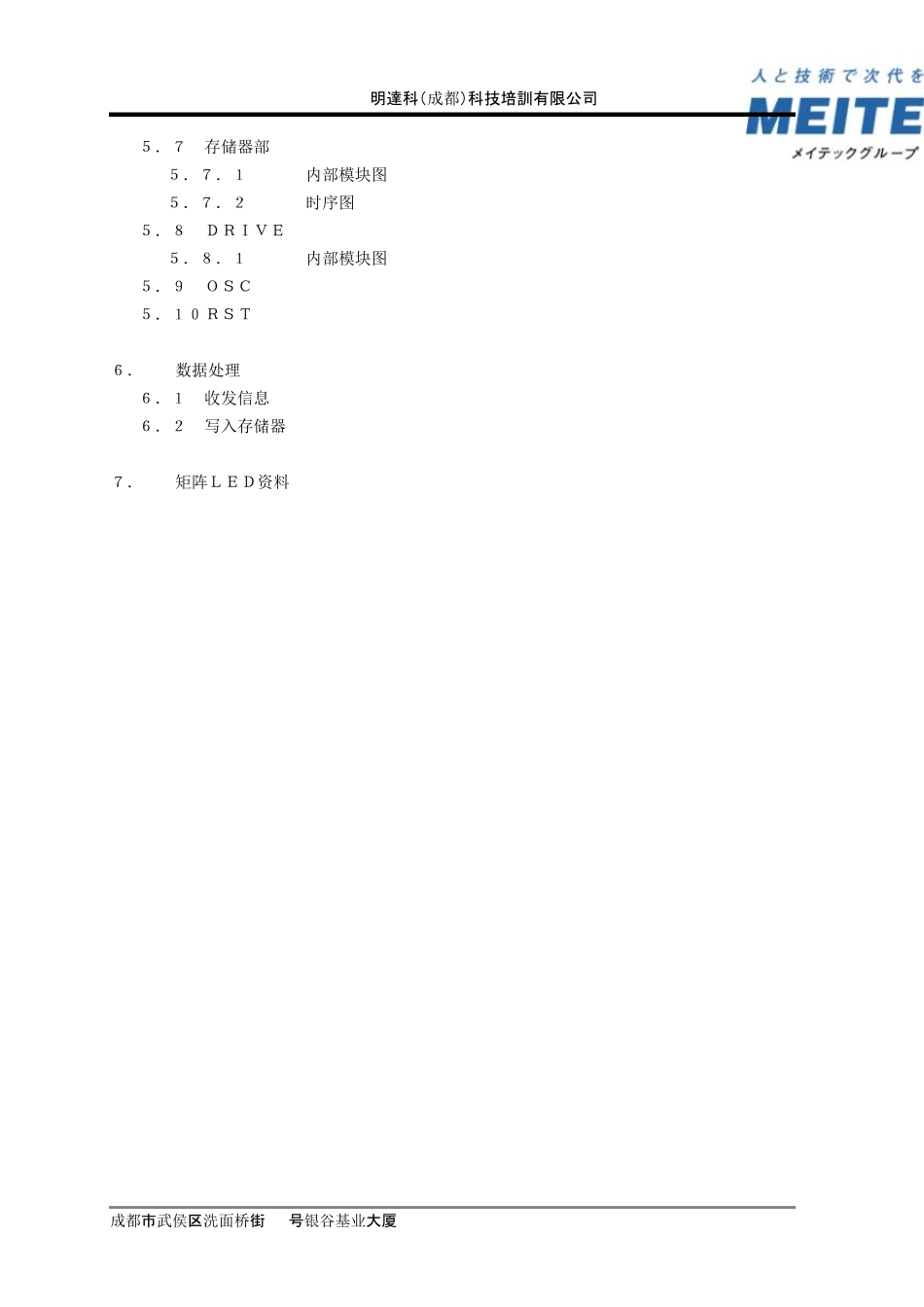

明達科（成都）科技培訓有限公司 成都市武侯区洗面桥街39号银谷基业大厦8F Tel: 028-8559-7111 Fax:028-8558-3255 ＬＥＤ显示装置 ＬＥＤ控制板 机能仕样书 初版 2003/12/11 2版 2005/03/22 K.Ueno 株式会社 MEITEC 明達科（成都）科技培訓有限公司 成都市武侯区洗面桥街39号银谷基业大厦8F Tel: 028-8559-7111 Fax:028-8558-3255 目录 １． 适用 ２． 概要 ２．１ 系统 ２．２ 系统内部接口 ２．３ ＬＥＤ显示屏 ３． 外部接口 ３．１ 输入信号 ３．２ ＬＥＤ驱动信号 ３．３ 输出信号 ３．４ 输入输出信号表 ３．５ 时序图 ４． 机能概要 ５． 模块机能 ５．１ 输入接口部 ５．１．１ 内部模块图 ５．１．２ 时序图 ５．２ 输出接口部 ５．２．１ 内部模块图 ５．２．２ 时序图 ５．３ 存储器写入控制部 ５．３．１ 内部模块图 ５．３．２ 时序图 ５．４ 存储器读出控制部 ５．４．１ 内部模块图 ５．４．２ 时序图 ５．５ 动态控制部 ５．５．１ 内部模块图 ５．５．２ 时序图 ５．６ ＳＥＬ部 ５．６．１ 内部模块图 明達科（成都）科技培訓有限公司 成都市武侯区洗面桥街39号银谷基业大厦8F Tel: 028-8559-7111 Fax:028-8558-3255 ５．７ 存储器部 ５．７．１ 内部模块图 ５．７．２ 时序图 ５．８ ＤＲＩＶＥ ５．８．１ 内部模块图 ５．９ ＯＳＣ ５．１０ ＲＳＴ ６． 数据处理 ６．１ 收发信息 ６．２ 写入存储器 ７． 矩阵ＬＥＤ资料 明達科（成都）科技培訓有限公司 成都市武侯区洗面桥街39号银谷基业大厦8F Tel: 028-8559-7111 Fax:028-8558-3255 １． 适用 本仕样书适用于「ＬＥＤ显示装置」的「ＬＥＤ控制板」，说明其机能。 ２． 概要 ２．１ 系统 「ＬＥＤ电光显示装置」是指，通过控制１６×１６的矩阵ＬＥＤ显示文字、图画。图２－１为显示的是「ＬＥＤ电光显示装置」系统概略图。 图２－１ ＬＥＤ电光显示装置 系统概略图 本系统由控制部、显示部以及电源部构成。 控制部和外部的接口带有ＲＳ２３２Ｃ，进行和ＰＣ等的数据交换。此外，还进行向显示部的控制以及显示部的数据传送。 显示部通过从控制部接收数据，控制矩阵ＬＥＤ。 电源部将ＡＣ１００Ｖ变换为ＤＣ５Ｖ，给控制部以及显示部供电。 明達科（成都）科技培訓有限公司 成都市武侯区洗面桥街39号银谷基业大厦8F Tel: 028-8559-7...
