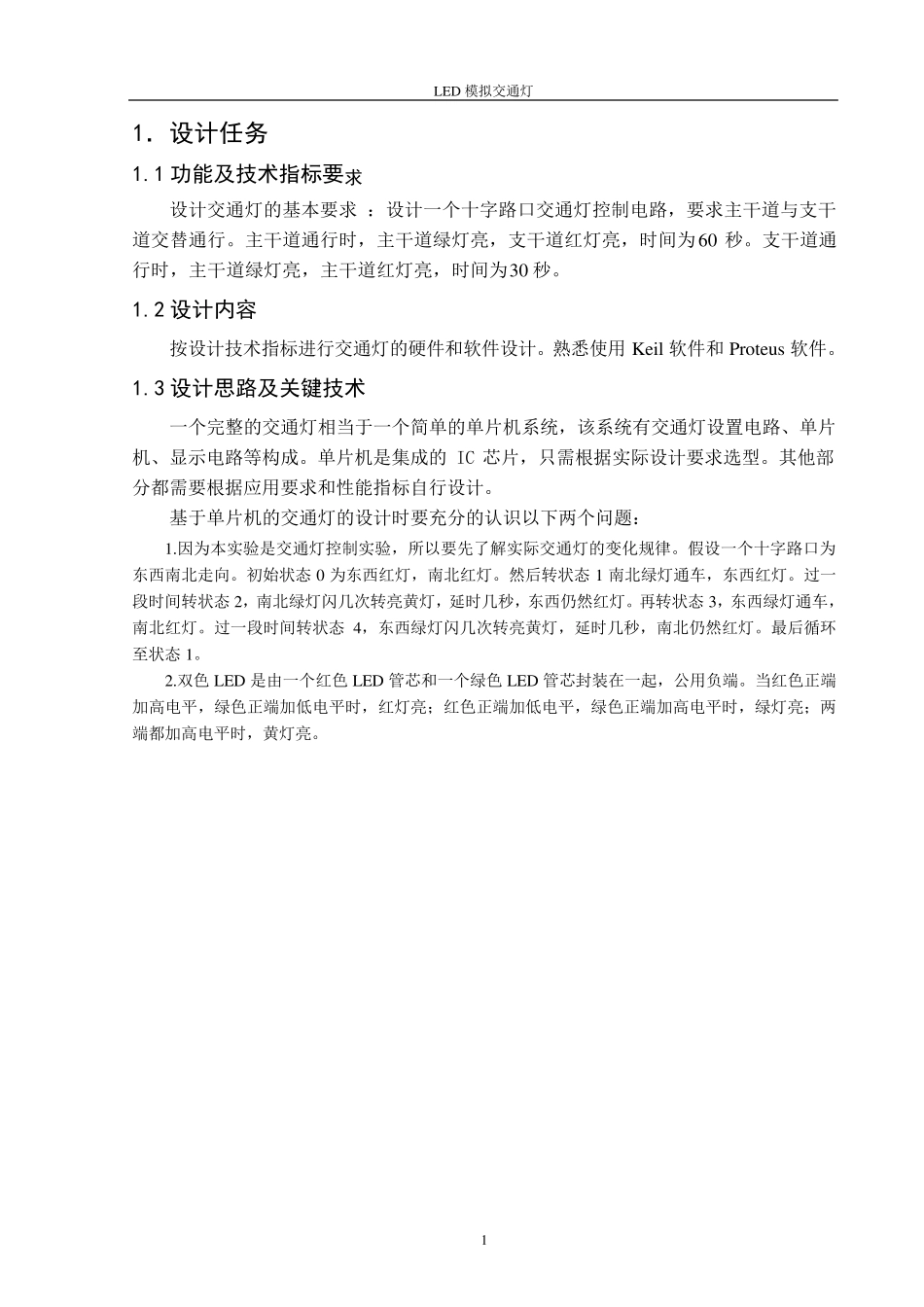

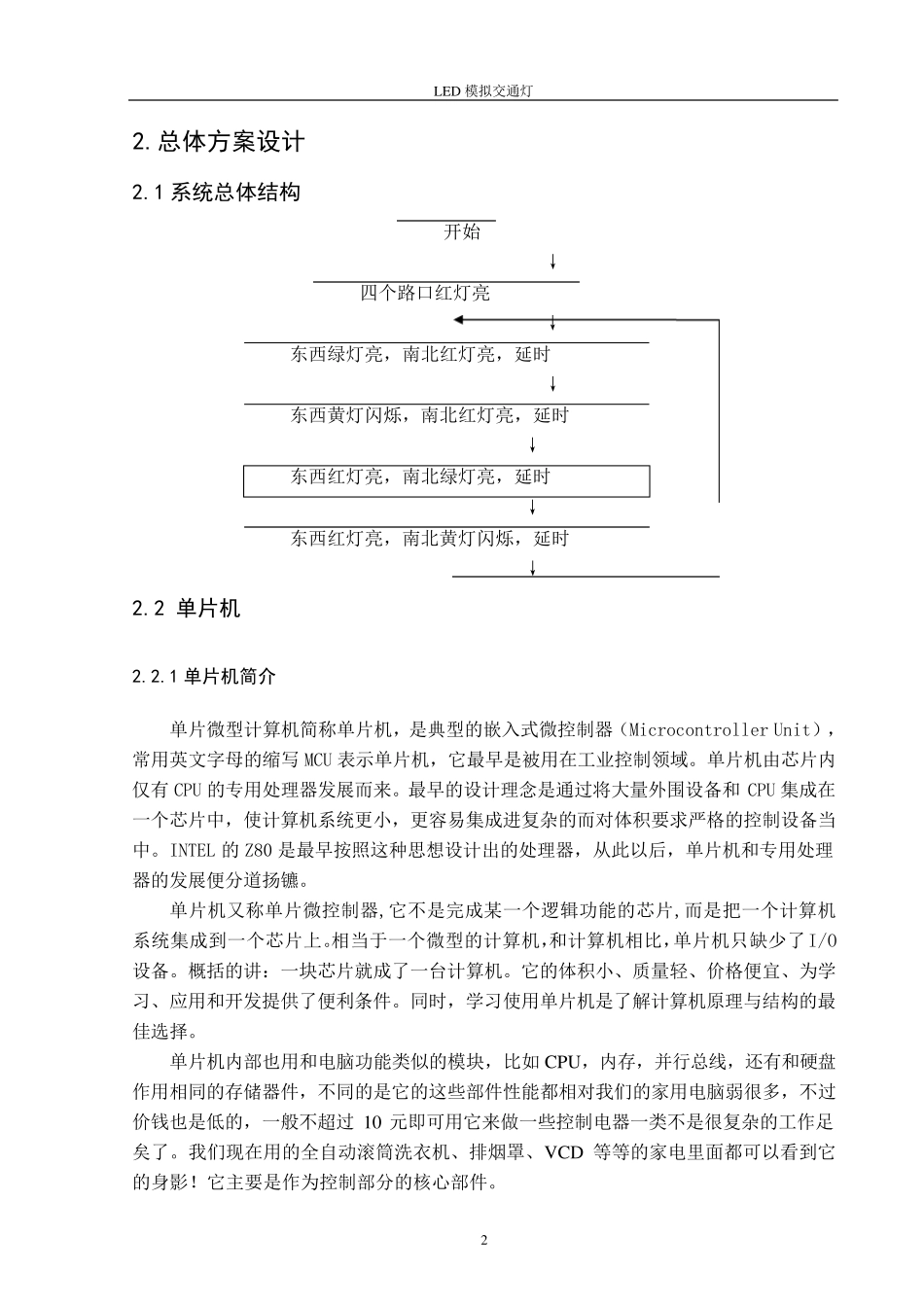

LED 模拟交通灯 1 1．设计任务 1.1 功能及技术指标要求 设计交通灯的基本要求 ：设计一个十字路口交通灯控制电路，要求主干道与支干道交替通行。主干道通行时，主干道绿灯亮，支干道红灯亮，时间为60 秒。支干道通行时，主干道绿灯亮，主干道红灯亮，时间为30 秒。 1.2 设计内容 按设计技术指标进行交通灯的硬件和软件设计。熟悉使用Keil 软件和Proteu s 软件。 1.3 设计思路及关键技术 一个完整的交通灯相当于一个简单的单片机系统，该系统有交通灯设置电路、单片机、显示电路等构成。单片机是集成的IC 芯片，只需根据实际设计要求选型。其他部分都需要根据应用要求和性能指标自行设计。 基于单片机的交通灯的设计时要充分的认识以下两个问题： 1.因为本实验是交通灯控制实验，所以要先了解实际交通灯的变化规律。假设一个十字路口为东西南北走向。初始状态 0 为东西红灯，南北红灯。然后转状态 1 南北绿灯通车，东西红灯。过一段时间转状态 2，南北绿灯闪几次转亮黄灯，延时几秒，东西仍然红灯。再转状态 3，东西绿灯通车，南北红灯。过一段时间转状态 4，东西绿灯闪几次转亮黄灯，延时几秒，南北仍然红灯。最后循环至状态 1。 2.双色 LED 是由一个红色 LED 管芯和一个绿色 LED 管芯封装在一起，公用负端。当红色正端加高电平，绿色正端加低电平时，红灯亮；红色正端加低电平，绿色正端加高电平时，绿灯亮；两端都加高电平时，黄灯亮。 LED 模拟交通灯 2 2.总体方案设计 2.1 系统总体结构 开始 ↓ 四个路口红灯亮 ↓ 东西绿灯亮，南北红灯亮，延时 ↓ 东西黄灯闪烁，南北红灯亮，延时 ↓ 东西红灯亮，南北绿灯亮，延时 ↓ 东西红灯亮，南北黄灯闪烁，延时 ↓ 2.2 单片机 2.2.1 单片机简介 单片微型计算机简称单片机，是典型的嵌入式微控制器（Microcontroller Unit），常用英文字母的缩写 MCU 表示单片机，它最早是被用在工业控制领域。单片机由芯片内仅有 CPU 的专用处理器发展而来。最早的设计理念是通过将大量外围设备和 CPU 集成在一个芯片中，使计算机系统更小，更容易集成进复杂的而对体积要求严格的控制设备当中。INTEL 的 Z80 是最早按照这种思想设计出的处理器，从此以后，单片机和专用处理器的发展便分道扬镳。 单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。相当于一个微型的计算机，和计算机相比，单片机只...
