LOTUS空调控制器使用说明书VIP免费

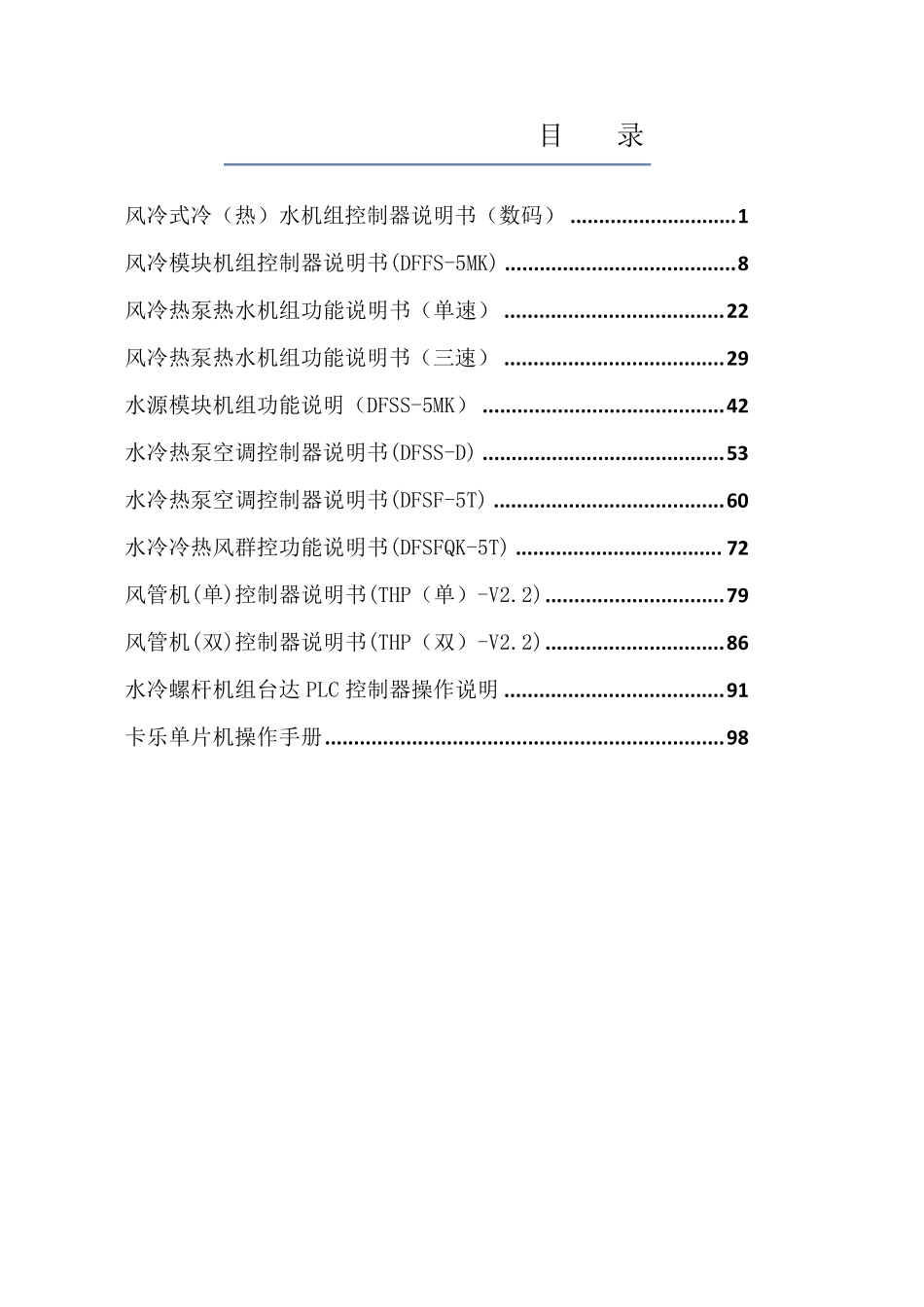

目 录 风冷式冷（热）水机组控制器说明书（数码） ............................. 1 风冷模块机组控制器说明书(DFFS-5MK) ........................................ 8 风冷热泵热水机组功能说明书（单速） ...................................... 22 风冷热泵热水机组功能说明书（三速） ...................................... 29 水源模块机组功能说明（DFSS-5MK） .......................................... 42 水冷热泵空调控制器说明书(DFSS-D) .......................................... 53 水冷热泵空调控制器说明书(DFSF-5T) ........................................ 60 水冷冷热风群控功能说明书(DFSFQK-5T) .................................... 72 风管机(单)控制器说明书(THP（单）-V2.2) ............................... 79 风管机(双)控制器说明书(THP（双）-V2.2) ............................... 86 水冷螺杆机组台达 PLC 控制器操作说明 ...................................... 91 卡乐单片机操作手册 ..................................................................... 98 劳特斯空调（江苏）有限公司 控制器技术规格书 第1页 共103页 风冷式冷（热）水机组控制器说明书（数码） 1. 概述 DFRYJ-4A 控制器适用于风冷式冷（热）水机组，可以控制单台或双台压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。 2. 面板操作 2.1. 室内线控器面板如图一 联机电缆线 设置 查询 开机 关机 图一 劳特斯空调（江苏）有限公司 控制器技术规格书 第2页 共103页 2.2. 开关机 □按“开机”键开机。 设置温度〈=24℃，运行制冷, 制冷指示灯亮。 设置温度〉=25℃，运行制热, 制热指示灯亮。 □按“关机”键停机, 制冷制热指示灯灭。 □开机，关机均存储数据。 2.3. 模式转换(只在关机状态可设置) 设置温度调至〈=24℃,选择制冷, 设置温度调至〉=25℃，选择制热. 查询 □按“上升△”键，进入参数查询状态，可查询 d1﹑d2﹑d3﹑d4﹑d5 的参数 d1 d2 d3 d4 d5 依次为：出水温度，回水温度，盘管温度 1，盘管温度 2,室外空气温度 □按退出键退出。 2.4. 参数设置(只在关机状态可设置) 2.5. 用户级参数设置( 设置温度设置) □按“设置”键---显示“P1”---再按“设置”键---显示设定温度, □按“上升△””键或“...
