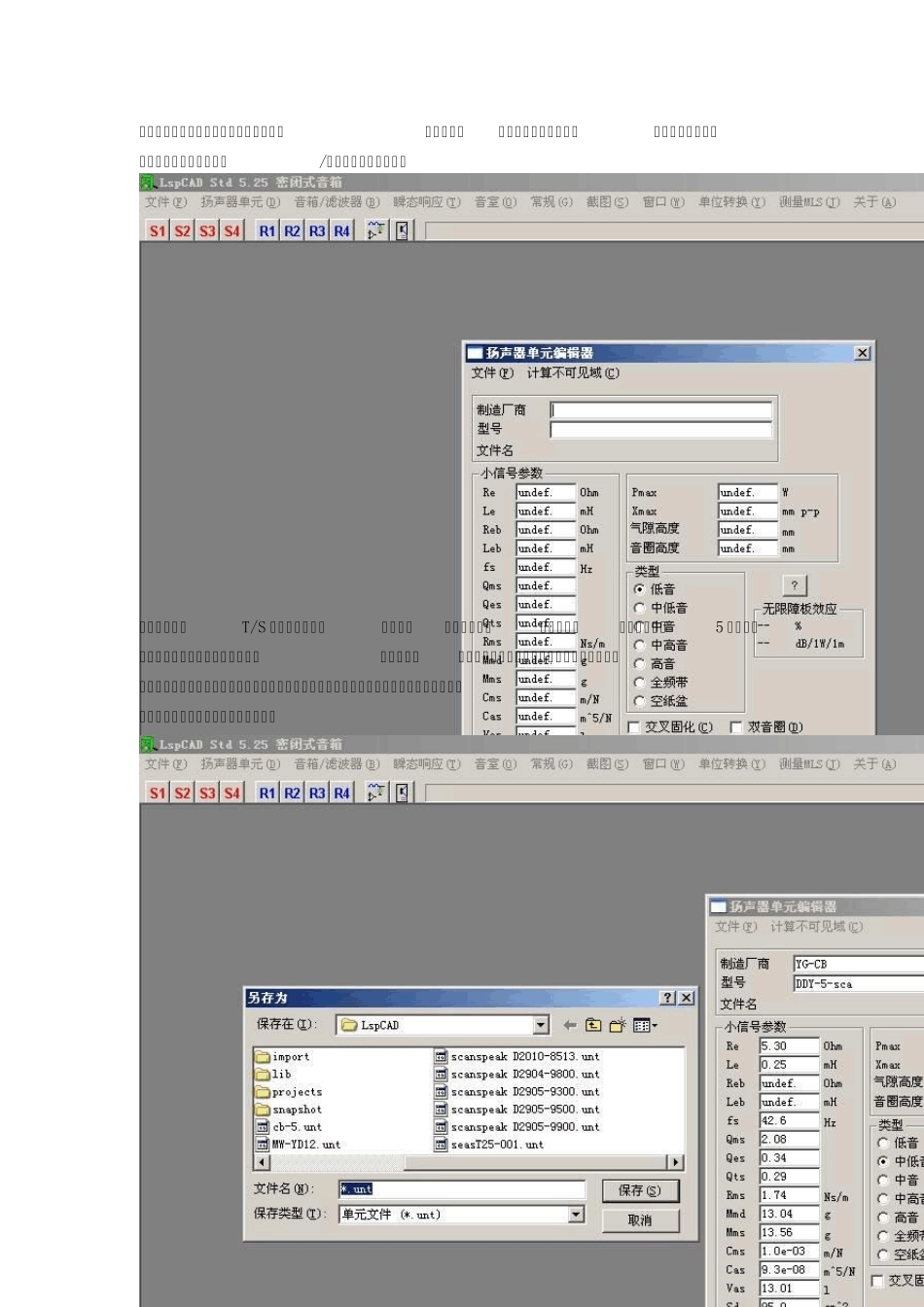

LspCAD 设计密闭式音箱 打开JustMLS 软件，在顶上菜单栏里选“文件”——“新建”——“密闭箱”。 左键单击“密闭箱”后见下图： 左上角跳出的框内找不到我们的扬声器，只能取消，顶上出现了更多菜单。在菜单里找到“扬声器单元”——把“编辑/创建”点开。见下图： 把测得的单元T/S 参数全部输入，把厂商、型号也填上，没有的话，自己编一个。5 吋单元，在“类型”框中只能勾选中低音。一切就绪，点击“计算不可见域”电脑会根据你输入的信息自动补充数据。若要保存，点旁边“文件”——另存为——。可永久保存，不存也可以。我把有代表性的单元参数全存在里面。 接下来把上面的图全部隐去（点各小框×即可）。 在上面菜单栏里打开“窗口”，把“一米间距半开放”、“阻抗”、“脉冲响应”三个图全打开。从底下找同样可以打开。再从菜单栏里找到“音箱/滤波器”——“音箱”，也打开。同时把它们平铺在页面上见下图： 为了便于观察，把图改一下。打开菜单栏里的“常规”和“瞬态响应”，按自己的需要修改。见下图新跳出的两小框。 修改后的图如下： 关键看右下角的小方块，顶上写的是密闭式音箱，下面有容积、Q1，实际就是QL，前面说过的“箱体泄漏损耗”，它的取值对箱体的影响放在倒相式里再谈。这里把15 改为7 再说。上面还有“表格优化”的字样，我们把表格优化打开。光标对着“表格优化”单击左键，又跳出一个框，里面内容丰富，得仔细看。 当前设置是Qtc=0.707,巴特沃斯最佳幅频特性。相应的旁边小框内显示，容积2.7 升、从阻抗曲线看，fc 约 100Hz 多一点，从频响曲线看，f3 也差不多100Hz 多点，与前面计算的基本一致。我把Qtc 分别设为0.5、 0.707、 1.5 三张图列于下面。大家一起分析，有兴趣的朋友，可以把这里的贝塞尔、巴特沃斯、契毕谢夫与前面的计算――比较。右下角方框里有九种方案可选。 Qtc=0.5 Qtc=1.5 Qtc=0.707 当 Qtc=0.5 时，容积6.8 升，fc 约 70Hz， f3100Hz 以上。箱体大，瞬态好，低频振幅小，200Hz 以下一路下滑。 当 Qtc=1.5 时，容积0.5 升，fc 约 220Hz，低端频率抬起，有一个肩。箱体小，瞬态曲线上下起伏，瞬态差。 密闭式音箱计算完成。实际容积应增加3~5%，因为高音单元、分频器也要占地方。高、宽、深的比例从优选比例表中选出。计算如下： 以 B2 为例，2.7 升 =2700 立方厘米，求系数a =〔 2700/D*W*H 〕开立方。其中D、 W、 H 为箱体深、宽、高三比例（根据自己喜好，结合优选比例决定）。箱体各边的实际尺寸为： 高 = aH（ cm） , 宽 = aW（ cm） ， 深 = aD（ cm）
