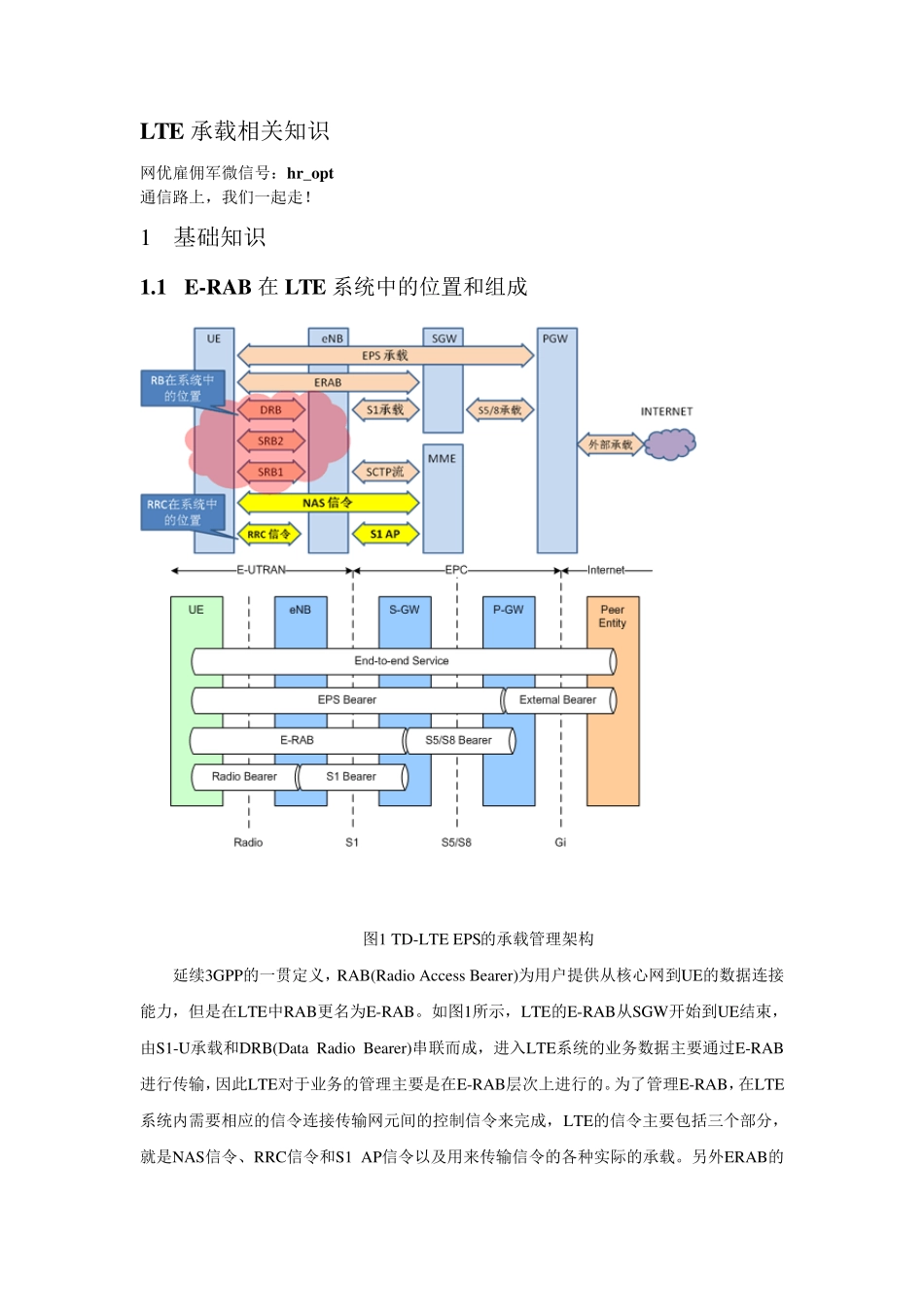

LTE 承载相关知识 网优雇佣军微信号：hr_opt 通信路上，我们一起走！ 1 基础知识 1.1 E-RAB 在LTE 系统中的位置和组成 图1 TD-LTE EPS的承载管理架构 延续3GPP的一贯定义，RAB(Radio Access Bearer)为用户提供从核心网到UE的数据连接能力，但是在LTE中RAB更名为E-RAB。如图1所示，LTE的E-RAB从SGW开始到UE结束，由S1-U承载和DRB(Data Radio Bearer)串联而成，进入LTE系统的业务数据主要通过E-RAB进行传输，因此LTE对于业务的管理主要是在E-RAB层次上进行的。为了管理E-RAB，在LTE系统内需要相应的信令连接传输网元间的控制信令来完成，LTE的信令主要包括三个部分，就是NAS信令、RRC信令和S1 AP信令以及用来传输信令的各种实际的承载。另外ERAB的管理主要体现在S1接口的信令中，包括ERAB的建立、修改和释放，对于RB的管理也就是空口连接的管理可以看做是ERAB管理过程的子过程。 其中DRB是数据无线承载的简称，在UE和ENodeB之间传输ERAB数据包，在DRB和ERAB之间有点到点的映射，是属于空口（Uu 接口）的内容，同时在Uu 口还包括SRB(Signal Radio Bearer,信令无线承载) 。作为eNodeB和UE之间数据传输的通道，RB是通过RRC信令来进行管理的，eNodeB和UE通过RRC信令的交互，完成各种RB的建立、重配和释放等功能。 S1-U承载在ENodeB和SGW之间传输数据，通过S1AP信令来进行管理的，包括S1承载的建立、修改和释放。S1-AP有专门建立、修改和释放信令完成这几个功能。 1.2 RB 的功能 图 2 RB 的构造 RB 是 eNodeB 为 UE 分配的一系列协议实体及配置的总称，包括PDCP协议实体、RLC 协议实体以及 MAC 和 PHY 分配的一系列资源等。RB 是Uu 接口连接eNodeB 和 UE 的通道，在协议架构由下到上包括PHY、MAC、RLC 和 PDCP 协议，任何在Uu 接口上传输的数据都要经过 RB。 RB 包括SRB 和 DRB，SRB 是系统的信令消息实际传输的通道，DRB是用户数据实际传输的通道。 图3 RB的分类 1.2.1 DRB “数据无线承载”DRB是用于传输用户数据的无线承载，DRB只有一种，协议规定每个UE可以最多有8个DRB用来传输不同的业务。 1.2.2 SRB “信令无线承载”（SRB）定义为仅仅用于RRC和NAS消息传输的无线承载（RB）。更具体地讲，定义如下三种SRB： SRB0 用于RRC 消息，使用CCCH 逻辑信道；message3、4 均使用SRB0。 SRB1 用于RRC 消息（可能包括含有NAS 消息），SRB1 先于SRB2 的建立，所有使用DC...
