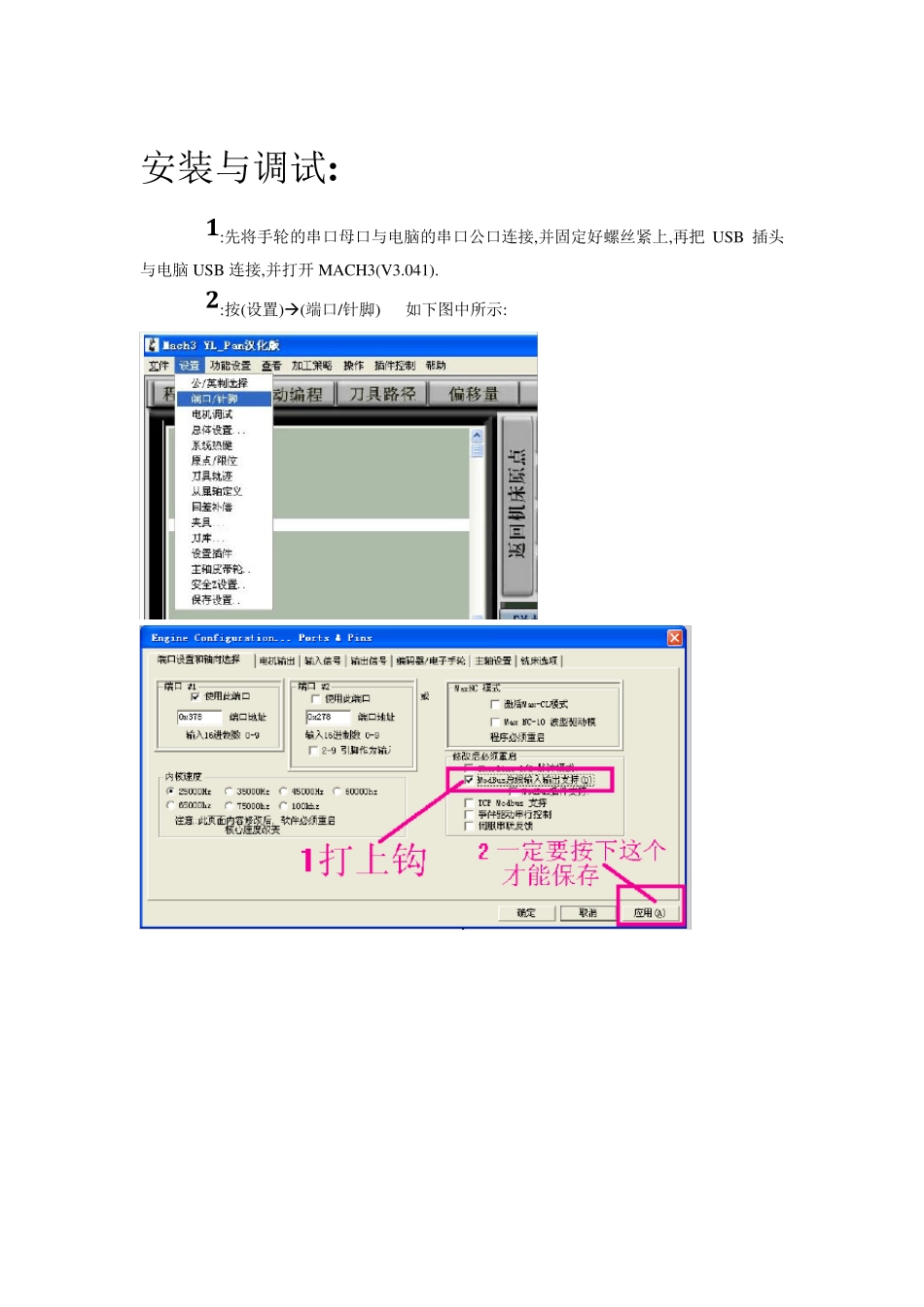

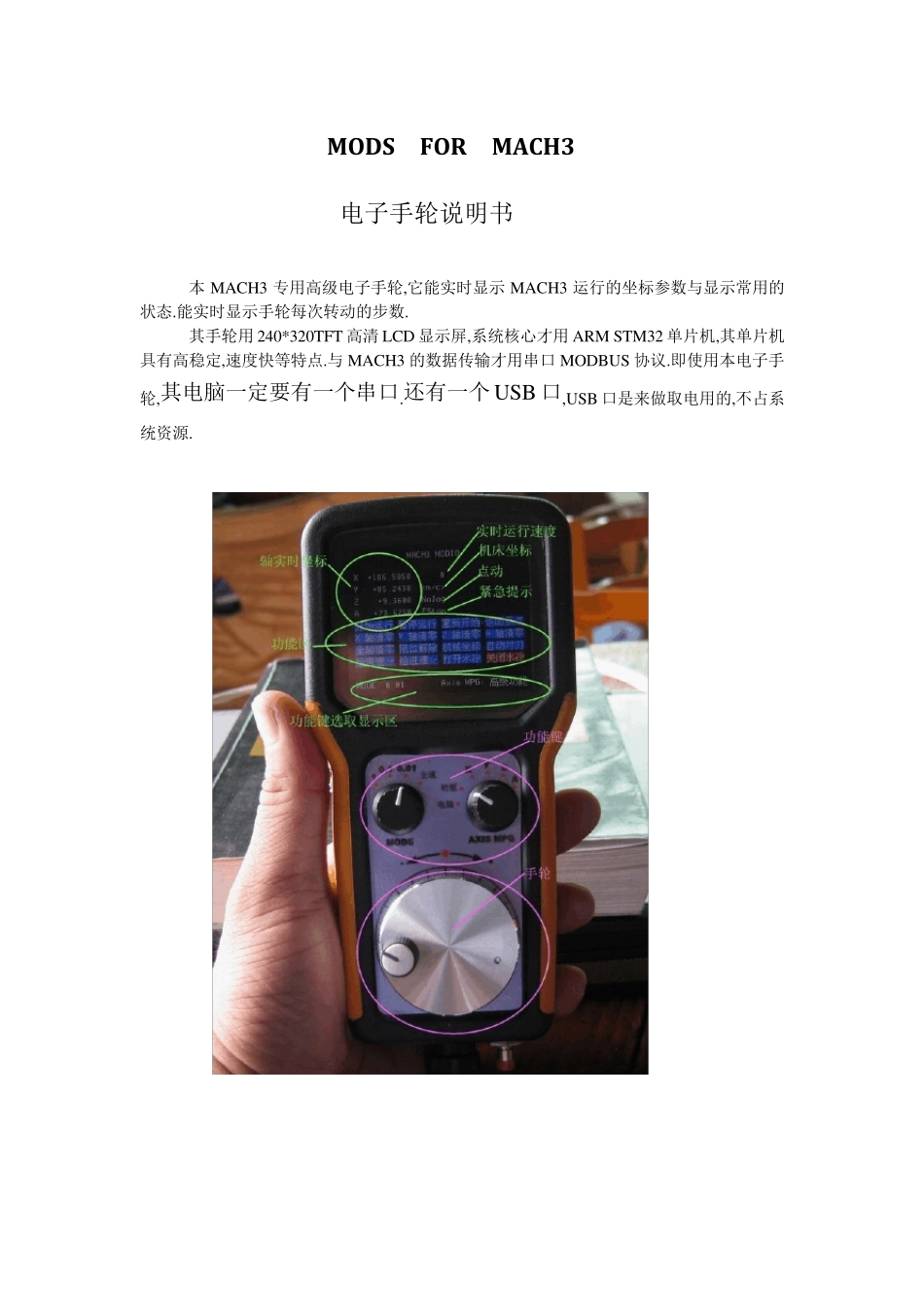

MODS FOR MACH3 电子手轮说明书 本MACH3 专用高级电子手轮,它能实时显示MACH3 运行的坐标参数与显示常用的状态.能实时显示手轮每次转动的步数. 其手轮用240*320TFT 高清LCD 显示屏,系统核心才用ARM STM32 单片机,其单片机具有高稳定,速度快等特点.与MACH3 的数据传输才用串口MODBUS 协议.即使用本电子手轮,其电脑一定要有一个串口.还有一个 USB 口,USB 口是来做取电用的,不占系统资源. 安装与调试: 1:先将手轮的串口母口与电脑的串口公口连接,并固定好螺丝紧上,再把 U SB 插头与电脑U SB 连接,并打开 MACH3(V 3.041). 2:按(设置)(端口/针脚) 如下图中所示: 先按上图所示设定,在编码器/电子手轮说明有详述. V1.84 版本请重新启动 MACH3. 3:设置 ModBus 控制: 超时时间在超时的时间设置说明有详述 4:将脚本文件Macropump.m1s 复制到C:\Mach3\macros\Mach3Mill 文件夹里,如果MACH3 装在其它盘,请拷在所在的文件夹下的\Mach3\macros\Mach3Mill 文件夹里. 5:总体设置: 6: 重新启动MACH3,后按键盘上的 TAB 键呼出手轮图: 这时转动手轮上的功能键,MACH3 上的手轮图指示会相应改变. 编码器/电子手轮说明: Cou nts/Unit 是指手轮每转动N 格才算一步,比如写上2,档位在 0.1 时,这时要转两格才进 0.1. Velocity 是全速时的速度,输入数字大,手摇控制的轴速度小,反之越大. 超时的时间设置说明: 当正确设置会显示No error 提示,如出现Receive Timeout 提示,那很表示没有设置好参数或手轮没接好,请重新按每步来做. No error 与 Receive Timeout 交替出现,则说明所设置的超时时间过小,适当改大,即可. 参考值 20-60 之间. 高级手轮使用: 1 LCD 屏显示说明: LCD 屏分成4 个区: 轴实时坐标 M ACH3 返回状态区 功能区 功能键选取显示区 轴实时坐标显示会与M ACH3 在电脑上显示同步,但精度只会0.001 小于时会按四舍五入来显示 2 功能键说明: 共有二个功能键: MODE AXIS MPG MODE 是选择每步的运行距离值, 有 1 , 0.1 , 0.01 , 全速 四档 AXIS MPG 是选择要控制的那个轴与功能控制 1 当选取电脑档位时控制权交给电脑,手轮当显示作用,正常下加工时打到这个档. 2 当选取X,Y,Z,A 时就是控制对应的轴 3 当选取功能档位功能区会显示出功能组,功能组相当于 MACH3 上的功能键,转动手轮当前红色光标会跟着改变,当指定到所要的功能时,按下手轮中间,1秒钟...
