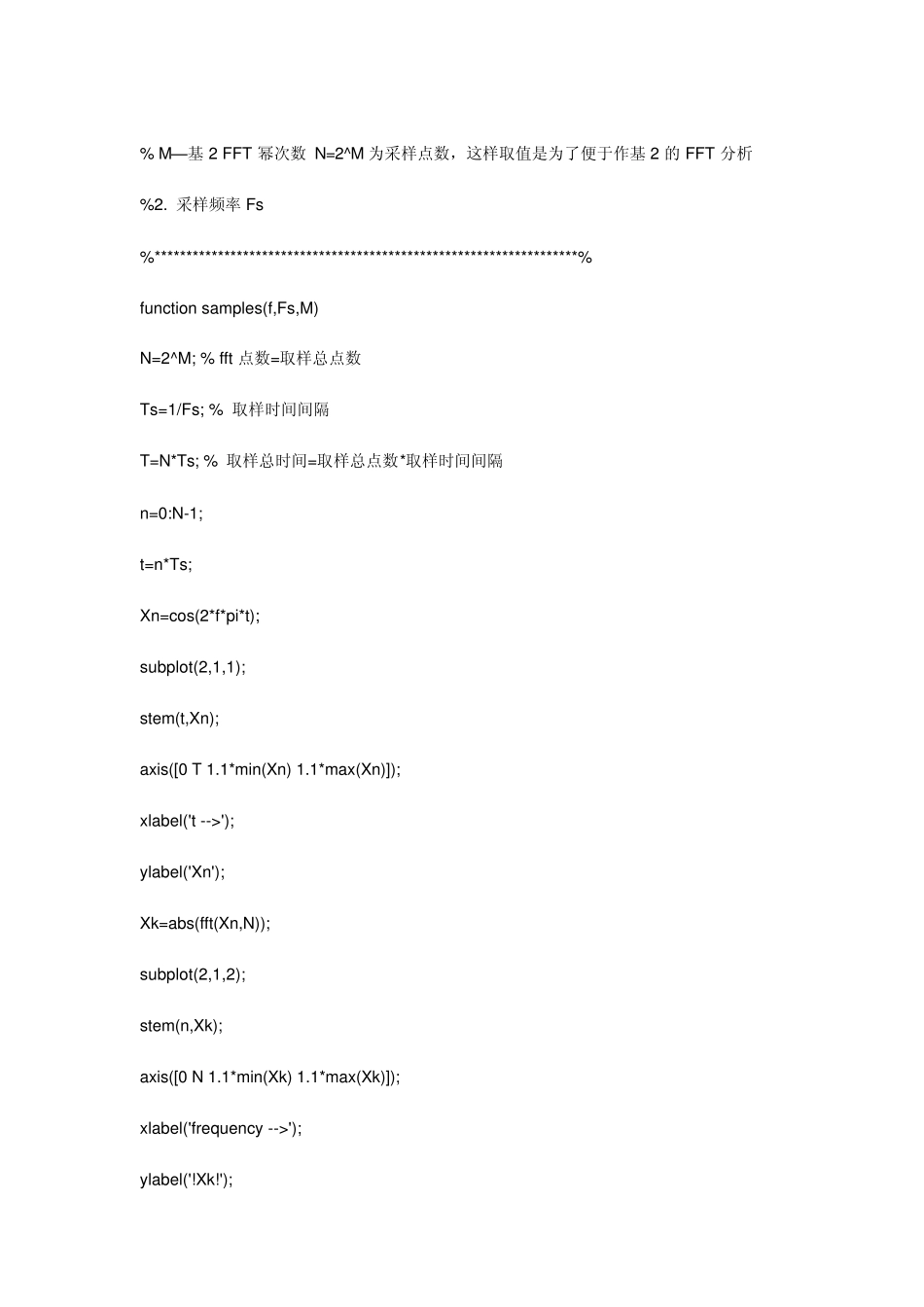

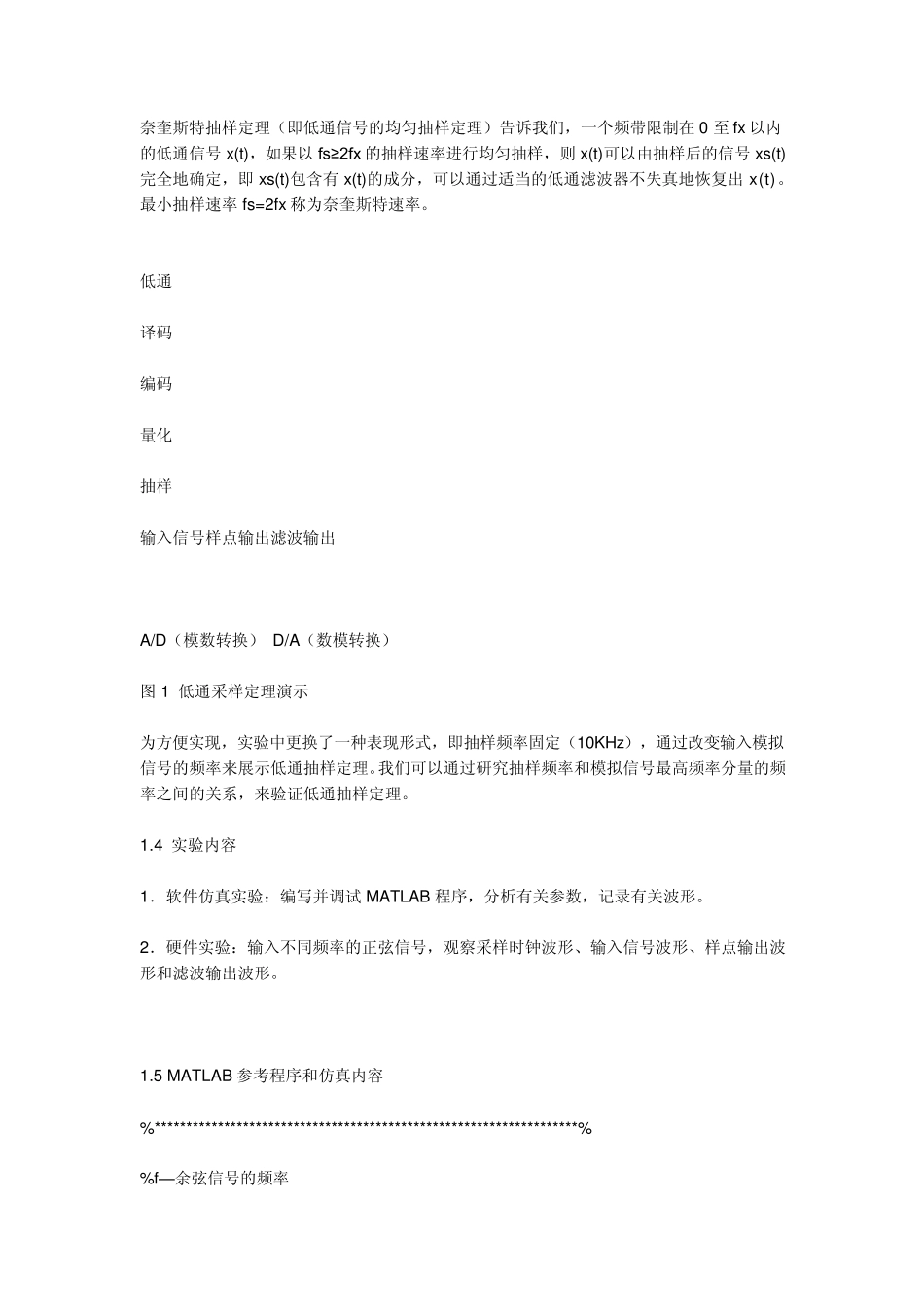

个matlab 程序怎么编？（设计低通滤波器） 通带边缘频率 10khz 阻带边缘频率 22khz 阻带衰减 75db 采样频率 50khz 要求设计这个低通滤波器 画出脉冲响应的图形 还有滤波器的形状 具体程序怎么编？ 谢谢各位大虾的指点！！！ 最佳答案 1.1 实验目的 1．了解数字信号处理系统的一般构成； 2．掌握奈奎斯特抽样定理。 1.2 实验仪器 1．YBLD 智能综合信号源测试仪 1 台 2．双踪示波器 1 台 3．MCOM－TG305 数字信号处理与现代通信技术实验箱 1 台 4．PC 机（装有MATLAB、MCOM－TG305 配套实验软件） 1 台 1.3 实验原理 一个典型的DSP 系统除了数字信号处理部分外，还包括 A/D 和 D/A 两部分。这是因为自然界的信号，如声音、图像等大多是模拟信号，因此需要将其数字化后进行数字信号处理，模拟信号的数字化即称为 A/D 转换。数字信号处理后的数据可能需还原为模拟信号，这就需要进行 D/A 转换。一个仅包括 A/D 和 D/A 两部分的简化数字信号处理系统功能如图1 所示。 A/D 转换包括三个紧密相关的过程，即抽样、量化和编码。A/D 转换中需解决的以下几个重要问题：抽样后输出信号中还有没有原始信号的信息？如果有能不能把它取出来？抽样频率应该如何选择？ 奈奎斯特抽样定理（即低通信号的均匀抽样定理）告诉我们，一个频带限制在 0 至 fx 以内的低通信号 x (t)，如果以 fs≥2fx 的抽样速率进行均匀抽样，则 x (t)可以由抽样后的信号 x s(t)完全地确定，即 x s(t)包含有 x (t)的成分，可以通过适当的低通滤波器不失真地恢复出 x (t)。最小抽样速率 fs=2fx 称为奈奎斯特速率。 低通 译码 编码 量化 抽样 输入信号样点输出滤波输出 A/D（模数转换） D/A（数模转换） 图 1 低通采样定理演示 为方便实现，实验中更换了一种表现形式，即抽样频率固定（10KHz ），通过改变输入模拟信号的频率来展示低通抽样定理。我们可以通过研究抽样频率和模拟信号最高频率分量的频率之间的关系，来验证低通抽样定理。 1.4 实验内容 1．软件仿真实验：编写并调试 MATLAB 程序，分析有关参数，记录有关波形。 2．硬件实验：输入不同频率的正弦信号，观察采样时钟波形、输入信号波形、样点输出波形和滤波输出波形。 1.5 MATLAB 参考程序和仿真内容 %*******************************************************************% %f— 余弦信号的频率 % M—基2 FFT 幂次...
