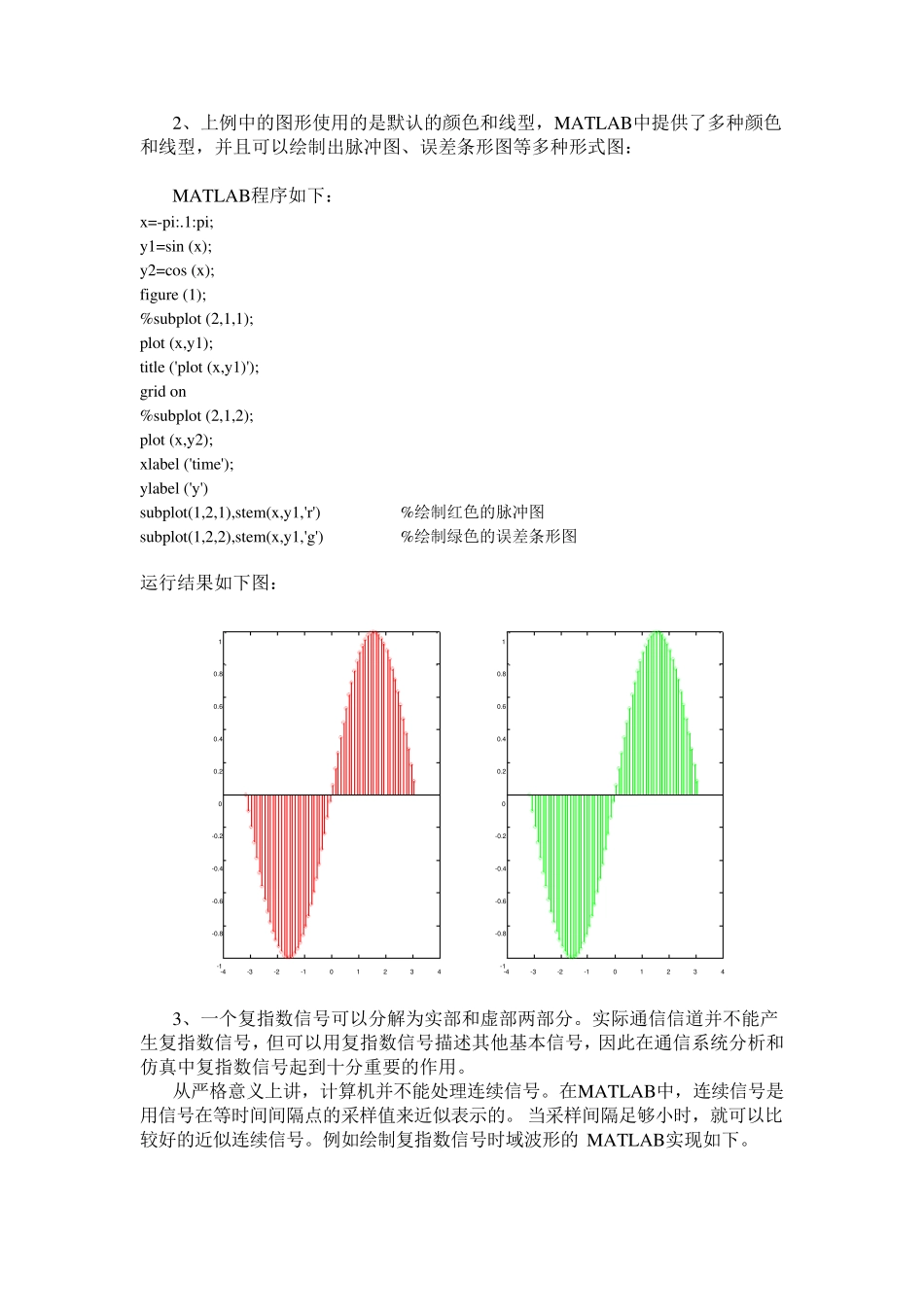

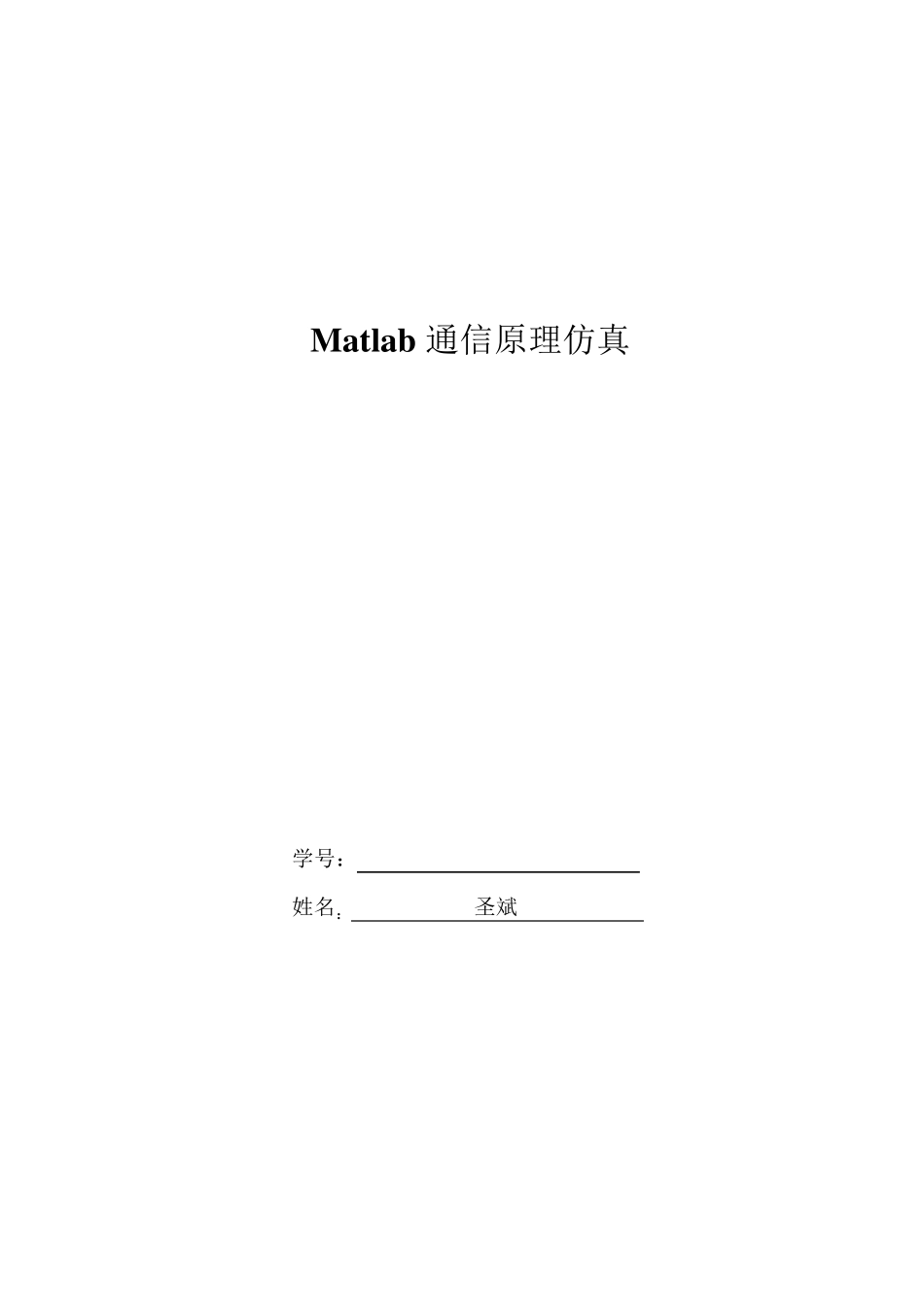

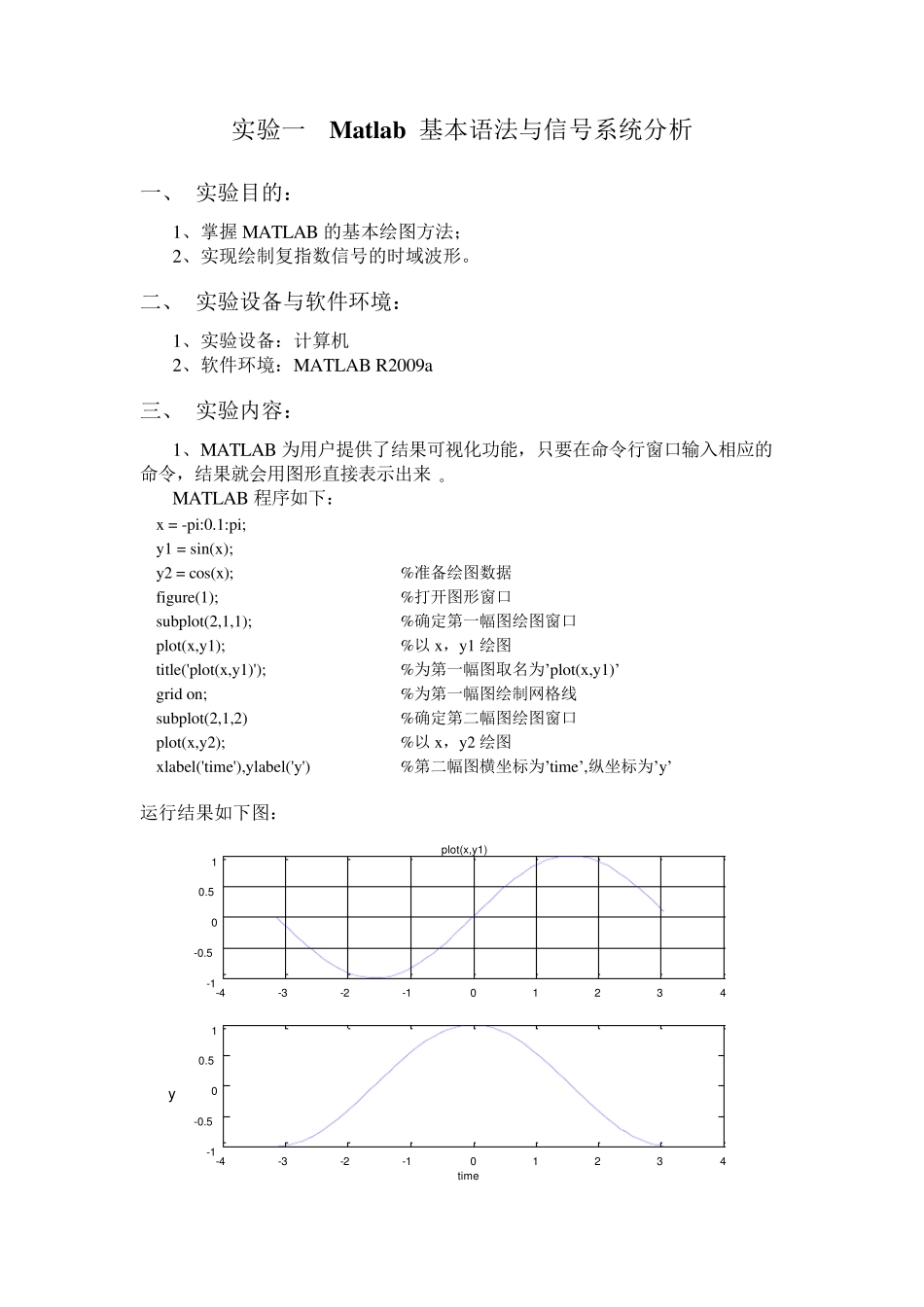

Matlab 通信原理仿真 学号： ******* 姓名： 圣斌 实验一 Matlab 基本语法与信号系统分析 一、 实验目的： 1、掌握 MATLAB 的基本绘图方法； 2、实现绘制复指数信号的时域波形。 二、 实验设备与软件环境： 1、实验设备：计算机 2、软件环境：MATLAB R2009a 三、 实验内容： 1、MATLAB 为用户提供了结果可视化功能，只要在命令行窗口输入相应的命令，结果就会用图形直接表示出来 。 MATLAB 程序如下： x = -pi:0.1:pi; y 1 = sin(x ); y 2 = cos(x ); %准备绘图数据 figu re(1); %打开图形窗口 su bplot(2,1,1); %确定第一幅图绘图窗口 plot(x ,y 1); %以 x ，y 1 绘图 title('plot(x ,y 1)'); %为第一幅图取名为’plot(x ,y 1)’ grid on; %为第一幅图绘制网格线 su bplot(2,1,2) %确定第二幅图绘图窗口 plot(x ,y 2); %以 x ，y 2 绘图 x label('time'),y label('y ') %第二幅图横坐标为’time’,纵坐标为’y ’ 运行结果如下图： -4-3-2-101234-1-0.500.51plot(x ,y 1)-4-3-2-101234-1-0.500.51timey 2、上例中的图形使用的是默认的颜色和线型，MATLAB中提供了多种颜色和线型，并且可以绘制出脉冲图、误差条形图等多种形式图： MATLAB程序如下： x =-pi:.1:pi; y 1=sin (x ); y 2=cos (x ); figu re (1); %su bplot (2,1,1); plot (x ,y 1); title ('plot (x ,y 1)'); grid on %su bplot (2,1,2); plot (x ,y 2); x label ('time'); y label ('y ') su bplot(1,2,1),stem(x ,y 1,'r') %绘制红色的脉冲图 su bplot(1,2,2),stem(x ,y 1,'g') %绘制绿色的误差条形图 运行结果如下图：-4-3-2-101234-1-0 .8-0 .6-0 .4-0 .200 .20 .40 .60 .81-4-3-2-101234-1-0 .8-0 .6-0 .4-0 .200 .20 .40 .60 .81 3、一个复指数信号可以分解为实部和虚部两部分。实际通信信道并不能产生复指数信号，但可以用复指数信号描述其他基本信号，因此在通信系统分析和仿真中复指数信号起到十分重要的作用。 从严格意义上讲，计算机并不能处理连续信号。在MATLAB中，连续信号是用信号在等时间间隔点的采样值来近似表示的。 当采样间隔足够小时，就可以比较好的近似连续信号。例如绘制复指数信号时域波形的 MATLAB实现如下。 MATLAB程序如下： function sigexp(a,s,w,t1,t2) %本函数实现绘制复指数信...
