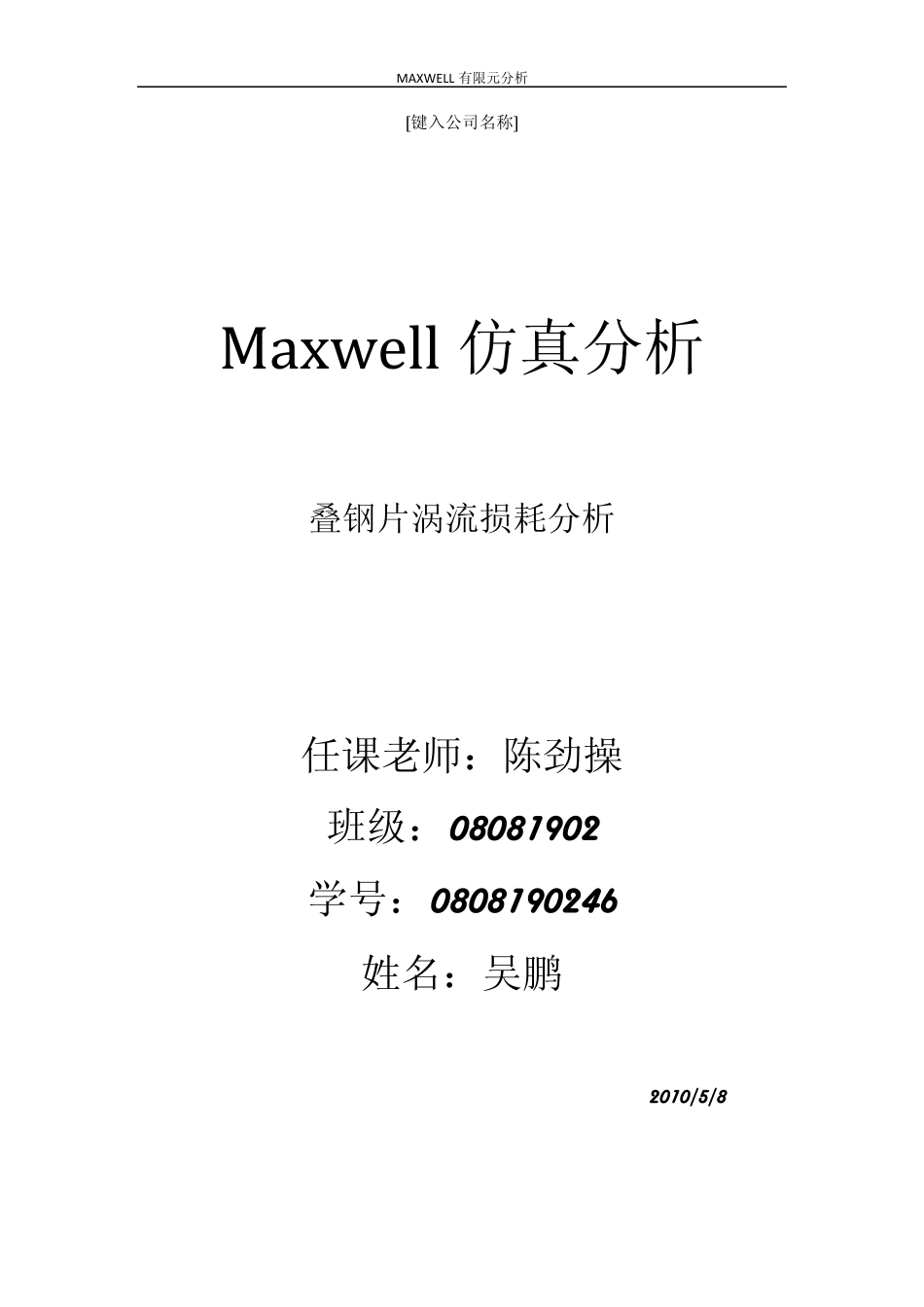

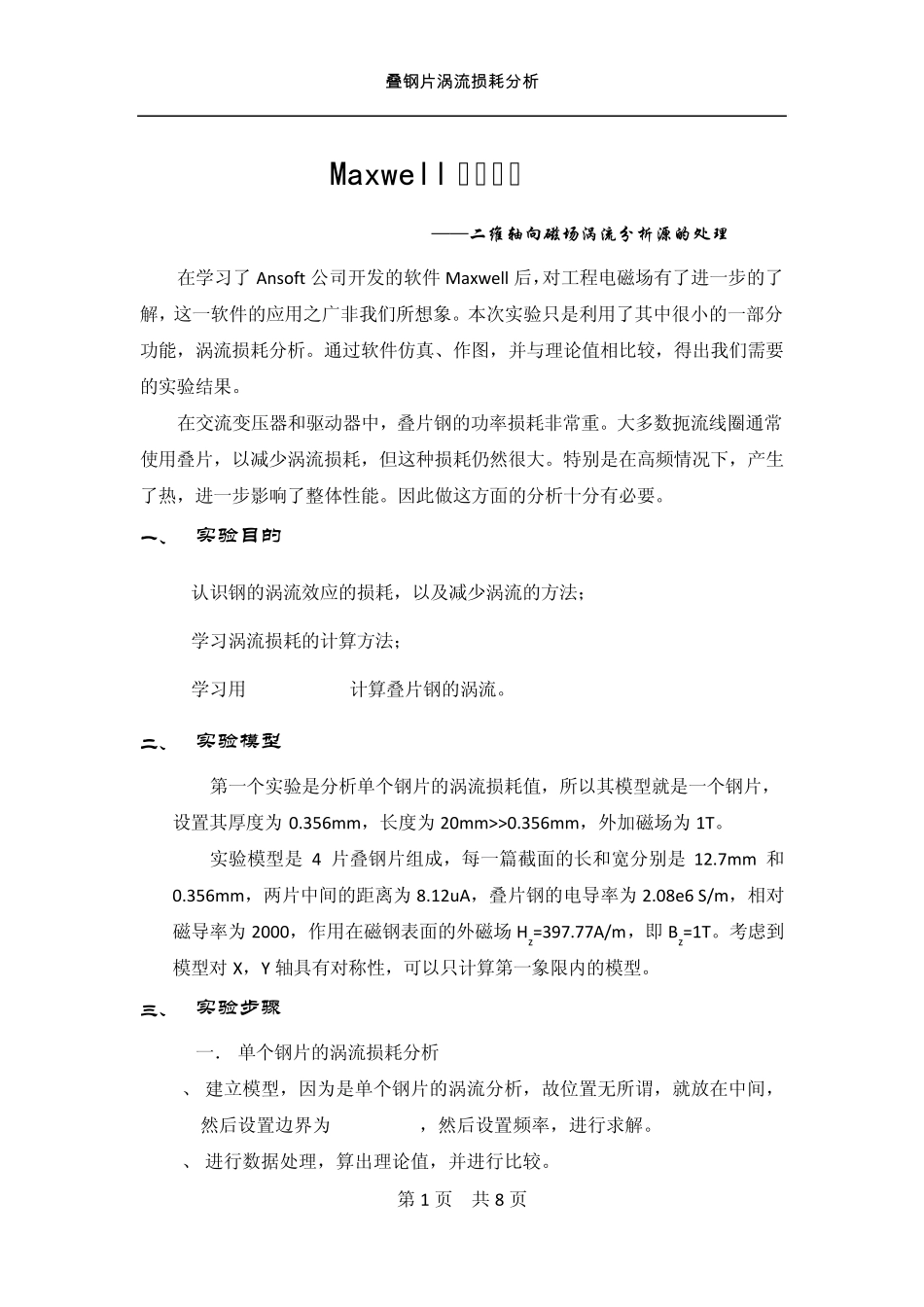

MAXWELL 有限元分析 [键入公司名称] Maxwell 仿真分析 叠钢片涡流损耗分析 任课老师：陈劲操 班级：08081902 学号：0808190246 姓名：吴鹏 2010/5/8 叠 钢 片 涡 流 损 耗 分析 第1 页 共8 页 Maxwell 仿真分析 ——二维轴向磁场涡流分析源的处理 在学习了Ansoft 公司开发的软件Maxwell 后，对工程电磁场有了进一步的了解，这一软件的应用之广非我们所想象。本次实验只是利用了其中很小的一部分功能，涡流损耗分析。通过软件仿真、作图，并与理论值相比较，得出我们需要的实验结果。 在交流变压器和驱动器中，叠片钢的功率损耗非常重。大多数扼流线圈通常使用叠片，以减少涡流损耗，但这种损耗仍然很大。特别是在高频情况下，产生了热，进一步影响了整体性能。因此做这方面的分析十分有必要。 一、 实验目的 1) 认识钢的涡流效应的损耗，以及减少涡流的方法； 2) 学习涡流损耗的计算方法； 3) 学习用MAXWELL 2D计算叠片钢的涡流。 二、 实验模型 第一个实验是分析单个钢片的涡流损耗值，所以其模型就是一个钢片，设置其厚度为 0.356mm，长度为 20mm>>0.356mm，外加磁场为 1T。 实验模型是4 片叠钢片组成，每一篇截面的长和宽分别是12.7mm 和0.356mm，两片中间的距离为 8.12uA，叠片钢的电导率为 2.08e6 S/m，相对磁导率为 2000，作用在磁钢表面的外磁场Hz=397.77A/m，即 Bz=1T。考虑到模型对X，Y 轴具有对称性，可以只计算第一象限内的模型。 三、 实验步骤 一． 单个钢片的涡流损耗分析 1、 建立模型，因为是单个钢片的涡流分析，故位置无所谓，就放在中间，然后设置边界为 397.77A/m，然后设置频率，进行求解。 2、 进行数据处理，算出理论值，并进行比较。 叠 钢 片 涡 流 损 耗 分析 第2 页 共8 页 二、 叠钢片涡流损耗分析 1、 依照模型建立起第一象限内的模型，将模型的原点与坐标轴的原点重合，这样做起来比较方便。设置钢片的材质，使之符合实际要求。然后设置边界条件和源，本实验的源为一恒定磁场，分别制定在上界和右边界，然后考虑到对偶性，将左边界和下界设置为对偶。然后设置求解参数，因为本实验是要进行不同的频率下，涡流损耗的分析，所以设定好 Frequency 后，进行求解。 2、 将 Frequency 分别设置为 1Hz、60Hz、360Hz、1KHz、2KHz、5KHz、10KHz，进行求解，注意每次求解时，要将 Starting Mesh 设定为 Initial，表示重新开始计算...
