Maxwell仿真实例maxwell案例VIP免费

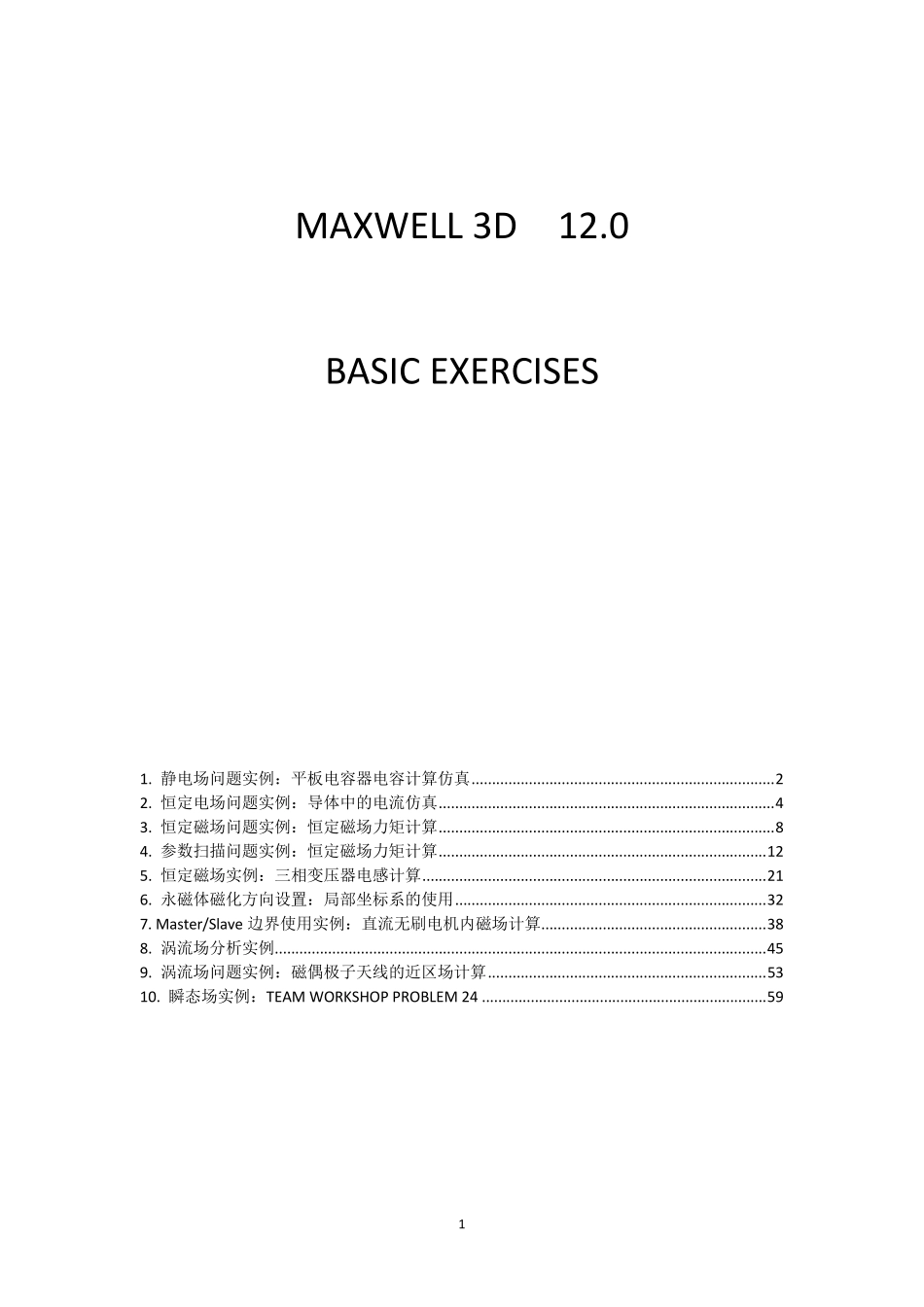

Maxwell仿真实例maxwell案例_第1页
1/71

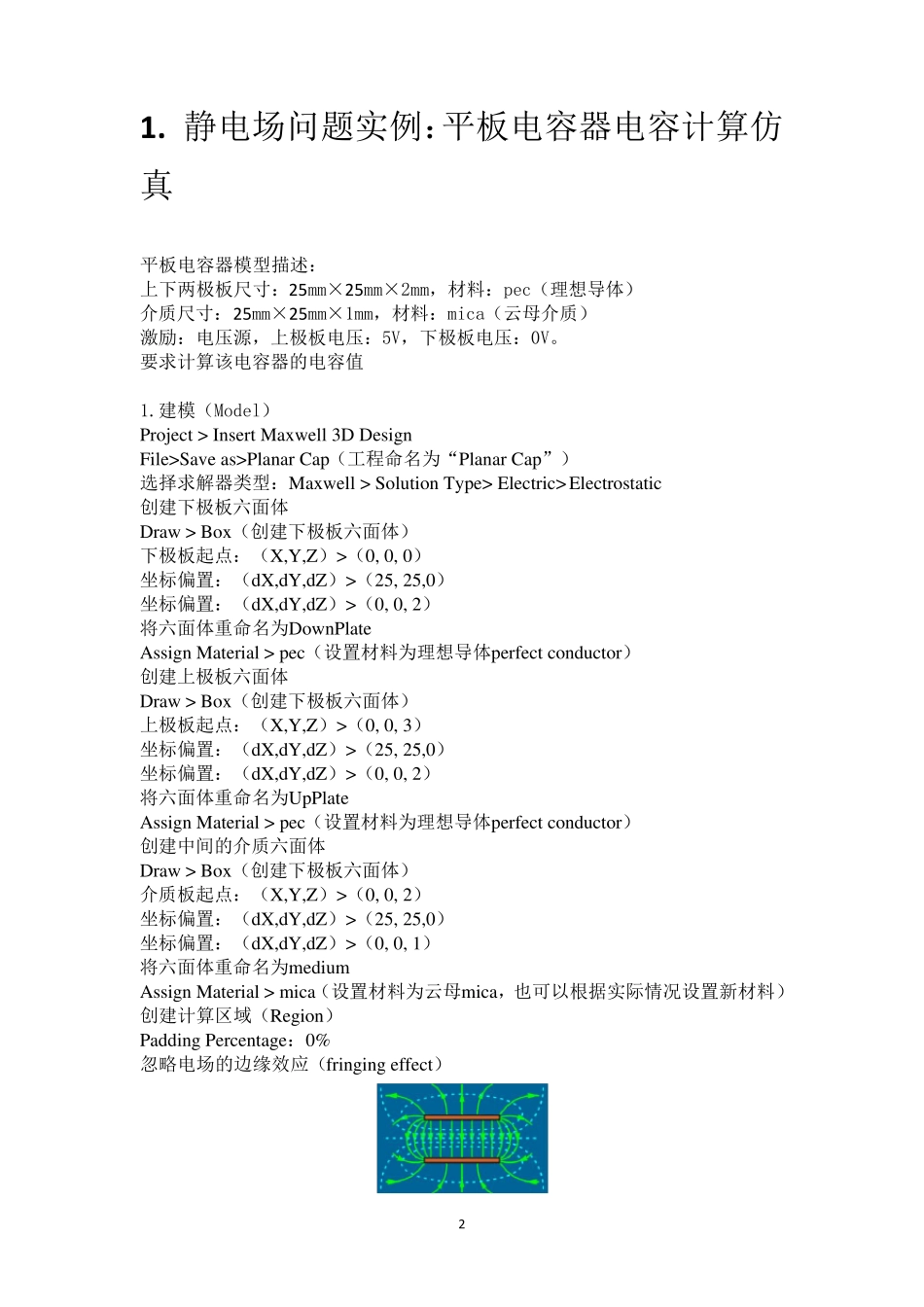

Maxwell仿真实例maxwell案例_第2页
2/71

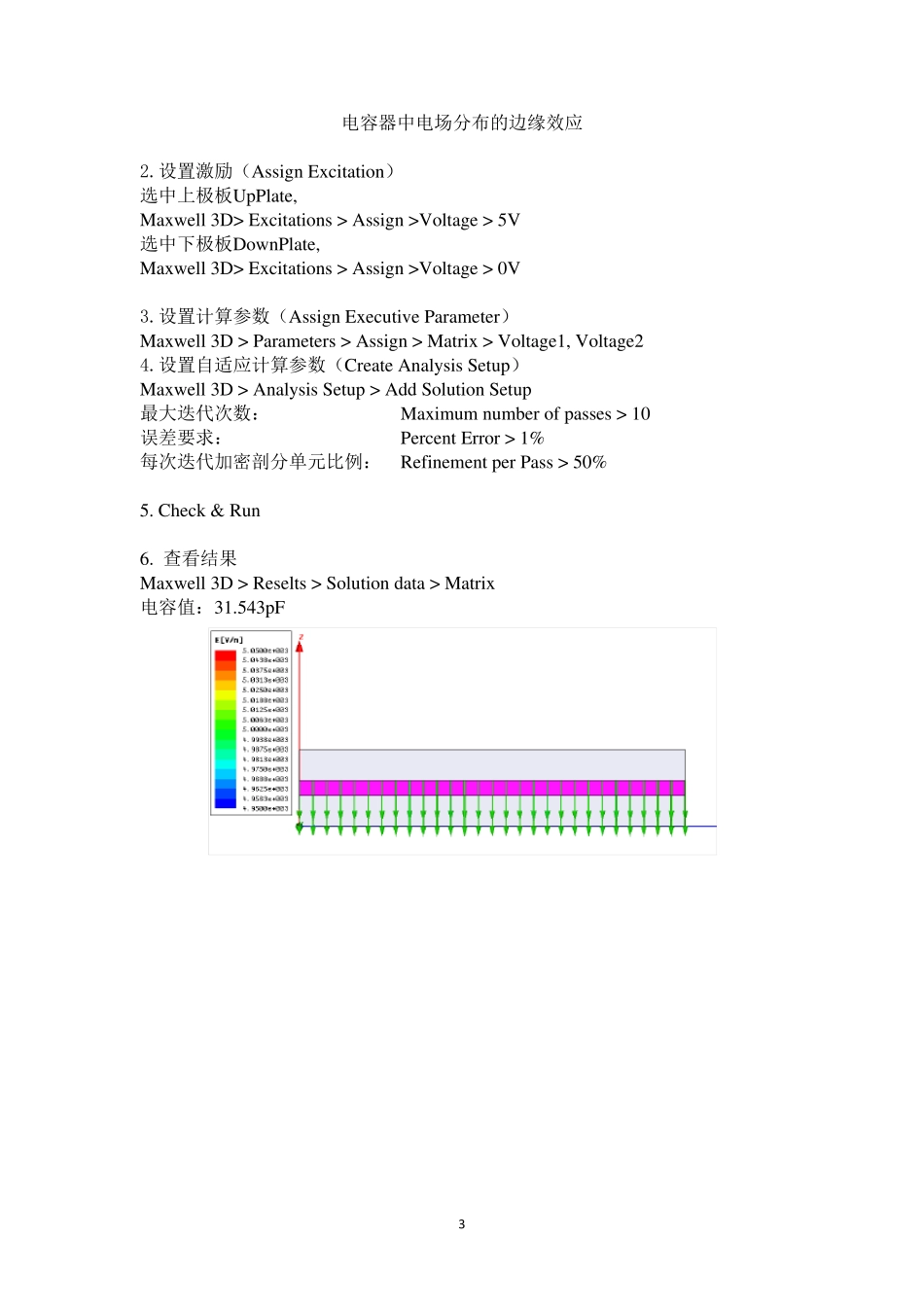

Maxwell仿真实例maxwell案例_第3页
3/71
1 MAXWELL 3D 12.0 BASIC EXERCISES 1. 静电场问题实例:平板电容器电容计算仿真 .......................................................................... 2 2. 恒定电场问题实例:导体中的电流仿真 .................................................................................. 4 3. 恒定磁场问题实例:恒定磁场力矩计算 .................................................................................. 8 4. 参数扫描问题实例:恒定磁场力矩计算 ................................................................................ 12 5. 恒定磁场实例:三相变压器电感计算 .................................................................................... 21 6. 永磁体磁化方向设置:局部坐标系的使用 ............................................................................ 32 7. Master/Slave 边界使用实例:直流无刷电机内磁场计算 ....................................................... 38 8. 涡流场分析实例 ........................................................................................................................ 45 9. 涡流场问题实例:磁偶极子天线的近区场计算 .................................................................... 53 10. 瞬态场实例:TEAM WORKSHOP PROBLEM 24 ...................................................................... 59 2 1 . 静电场问题实例:平板电容器电容计算仿真 平板电容器模型描述: 上下两极板尺寸:25mm×25mm×2mm,材料:pec(理想导体) 介质尺寸:25mm×25mm×1mm,材料:mica(云母介质) 激励:电压源,上极板电压:5V,下极板电压:0V。 要求计算该电容器的电容值 1.建模(Model) Project > Insert Maxwell 3D Design File>Save as>Planar Cap(工程命名为“Planar Cap”) 选择求解器类型:Maxwell > Solution Type> Electric> Electrostatic 创建下极板六面体 Draw > Box(创建下极板六面体) 下极板起点:(X,Y,Z)>(0, 0, 0) 坐标偏置:(dX,dY,dZ)>(25, 25,0) 坐标偏置:(dX,dY,dZ)>(0, 0, 2) 将六面体重命名为DownPlate Assign Material > pec(设置材料为理想导体perfect conductor) 创...
