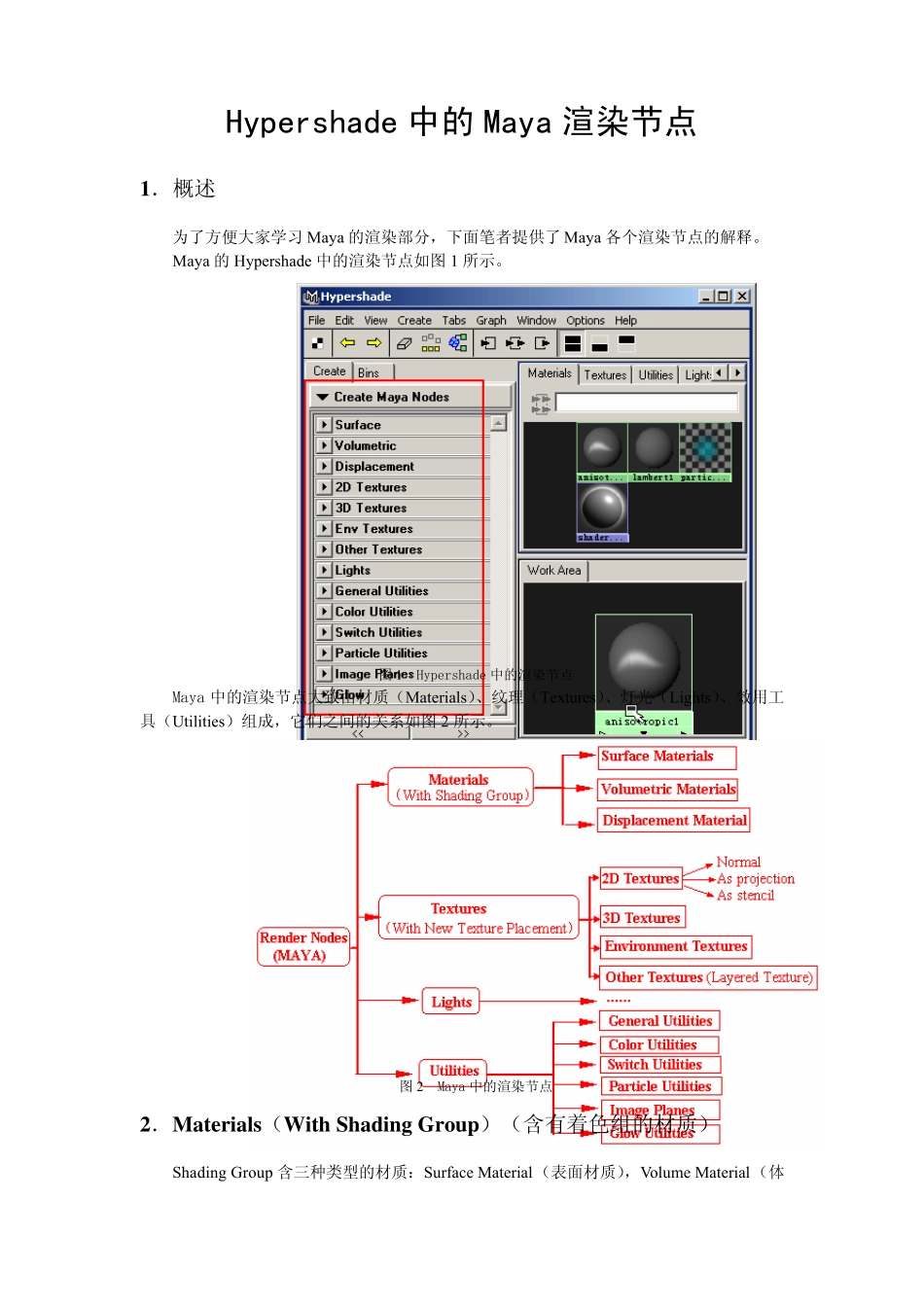

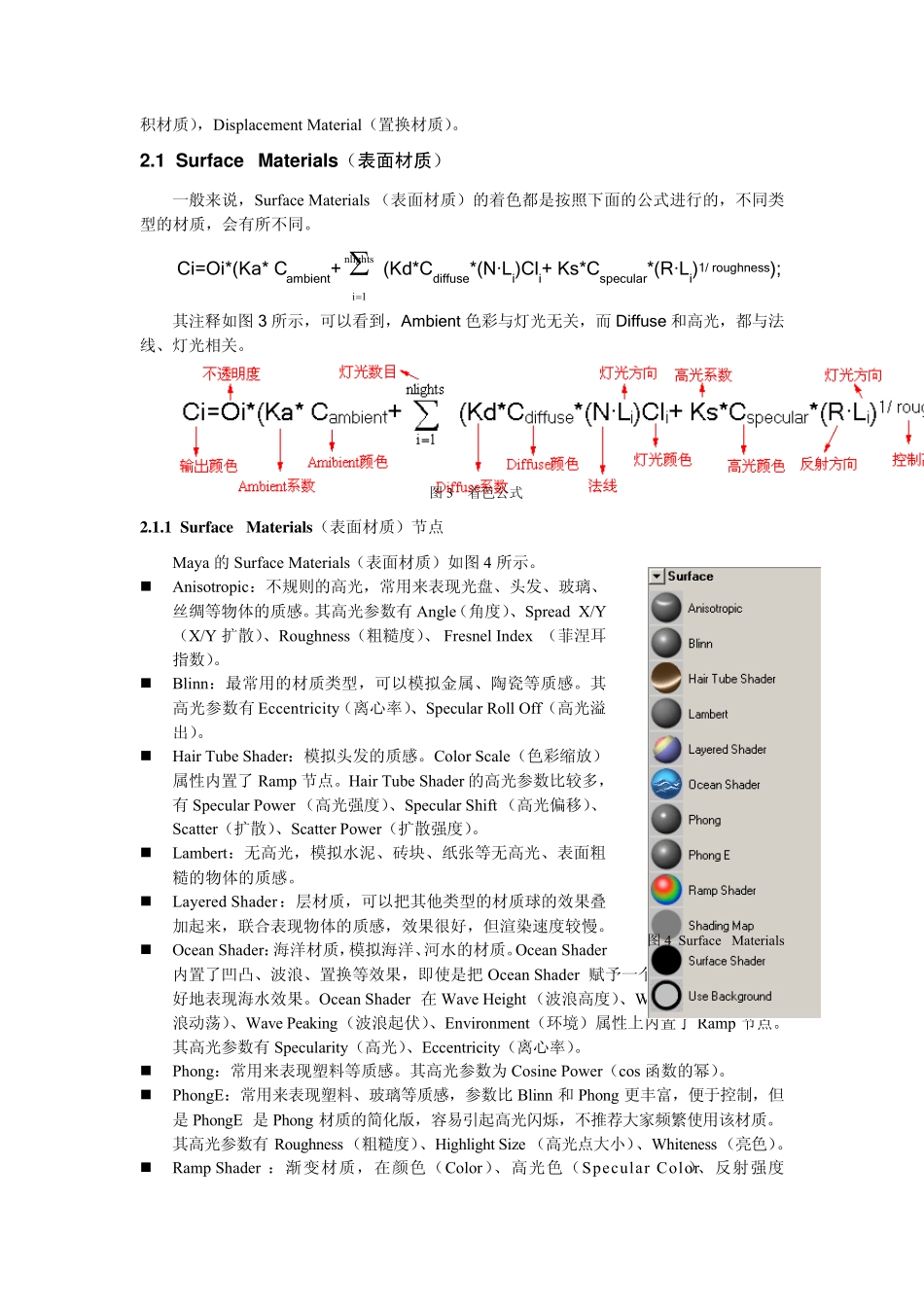

Hypershade 中的 Maya 渲染节点 1．概述 为了方便大家学习Maya 的渲染部分，下面笔者提供了Maya 各个渲染节点的解释。 Maya 的Hypershade 中的渲染节点如图1 所示。 图1 Hypershade 中的渲染节点 Maya 中的渲染节点大致由材质（Materials）、纹理（Textures）、灯光（Lights）、效用工具（Utilities）组成，它们之间的关系如图2 所示。 图2 Maya 中的渲染节点 2．Materials（With Shading Grou p）（含有着色组的材质） Shading Group 含三种类型的材质：Surface Material（表面材质），Volume Material（体积材质），Displacement Material（置换材质）。 2.1 Su rface Materials（表面材质） 一般来说，Surface Materials （表面材质）的着色都是按照下面的公式进行的，不同类型的材质，会有所不同。 Ci=Oi*(Ka* Cambient+(Kd*C∑=nlights1idiffuse*(N·Li)Cli+ Ks*Cspecular*(R·Li)1/ roughness); 其注释如图3 所示，可以看到，Ambient 色彩与灯光无关，而Diffuse 和高光，都与法线、灯光相关。 图3 着色公式 2.1.1 Su rface Materials（表面材质）节点 Maya 的Surface Materials（表面材质）如图4 所示。  Anisotropic：不规则的高光，常用来表现光盘、头发、玻璃、丝绸等物体的质感。其高光参数有Angle（角度）、 Spread X/Y（X/Y 扩散）、Roughness（粗糙度）、 Fresnel Index （菲涅耳指数）。  Blinn：最常用的材质类型，可以模拟金属、陶瓷等质感。其高光参数有Eccentricity（离心率）、Specular Roll Off（高光溢出）。  Hair Tube Shader：模拟头发的质感。Color Scale（色彩缩放）属性内置了 Ramp 节点。Hair Tube Shader 的高光参数比较多，有Specular Power （高光强度）、Specular Shift （高光偏移）、Scatter（扩散）、Scatter Power（扩散强度）。  Lambert：无高光，模拟水泥、砖块、纸张等无高光、表面粗糙的物体的质感。  Layered Shader：层材质，可以把其他类型的材质球的效果叠加起来，联合表现物体的质感，效果很好，但渲染速度较慢。  Ocean Shader：海洋材质，模拟海洋、河水的材质。Ocean Shader内置了凹凸、波浪、置换等效果，即使是把 Ocean Shader 赋予一个平面，一样可以很好地表现海水效果。Ocean Shader 在 Wave Height （波浪高度）、Wave Turbulence （波浪动荡）、Wave Peaking（波浪...
