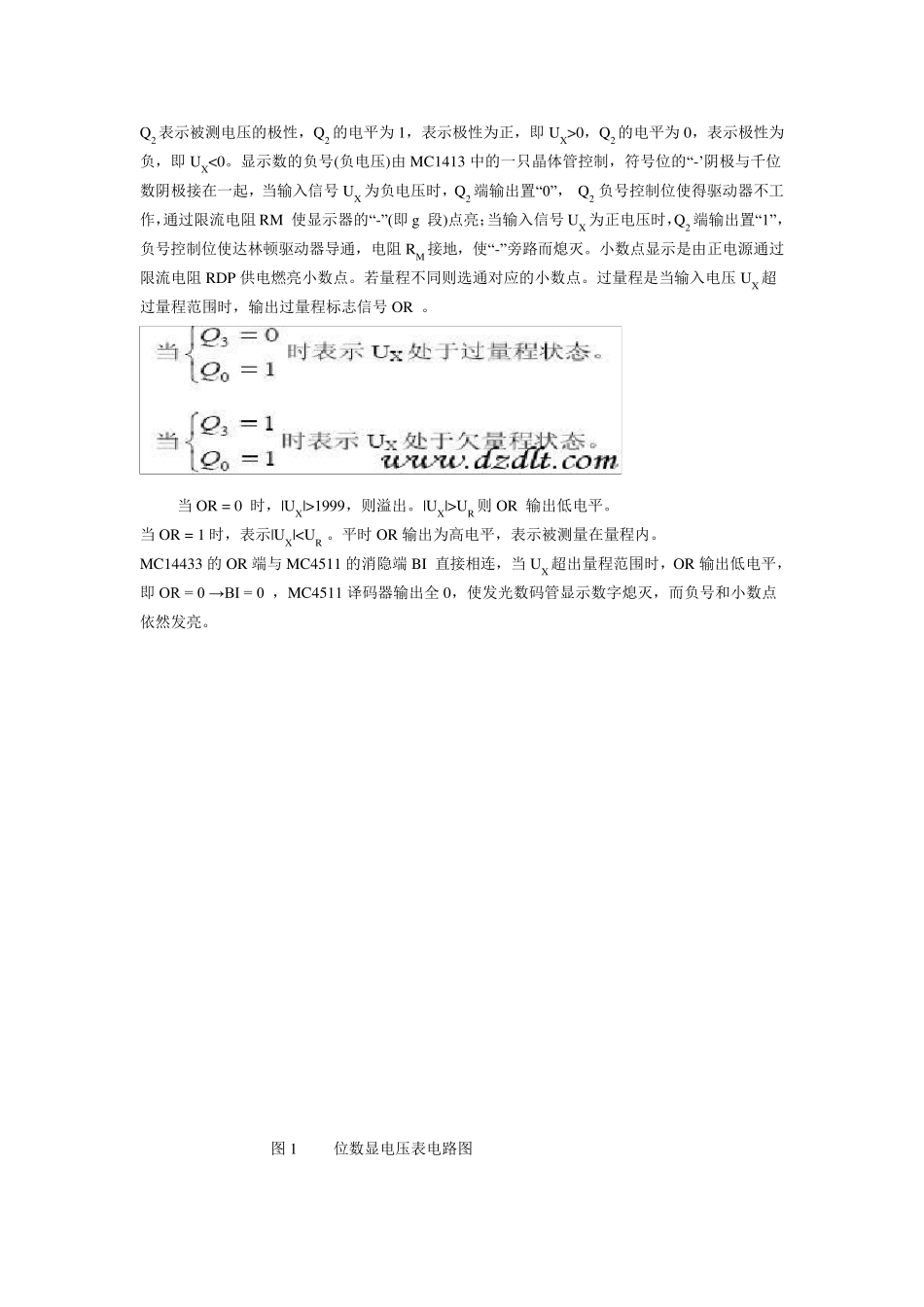

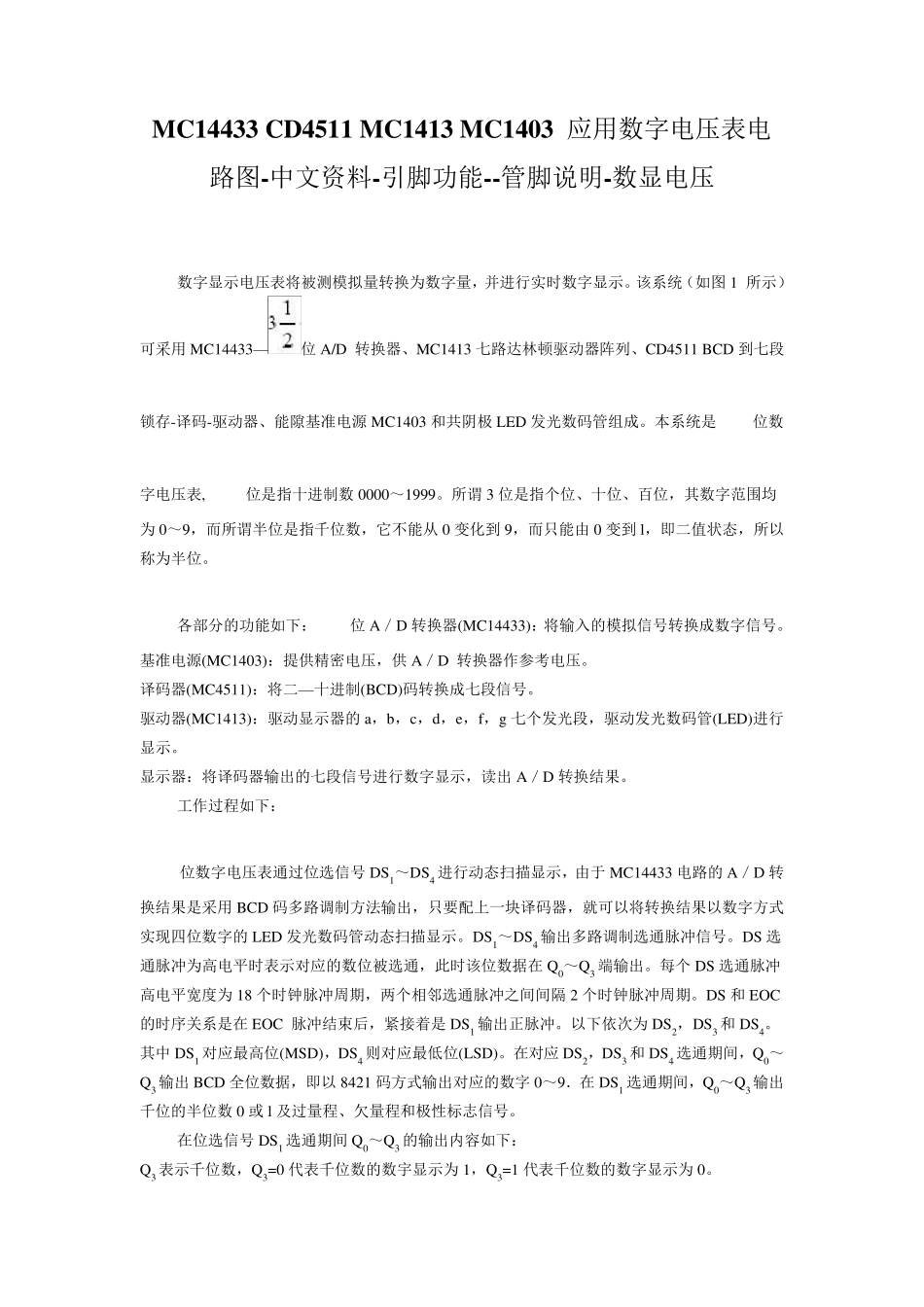

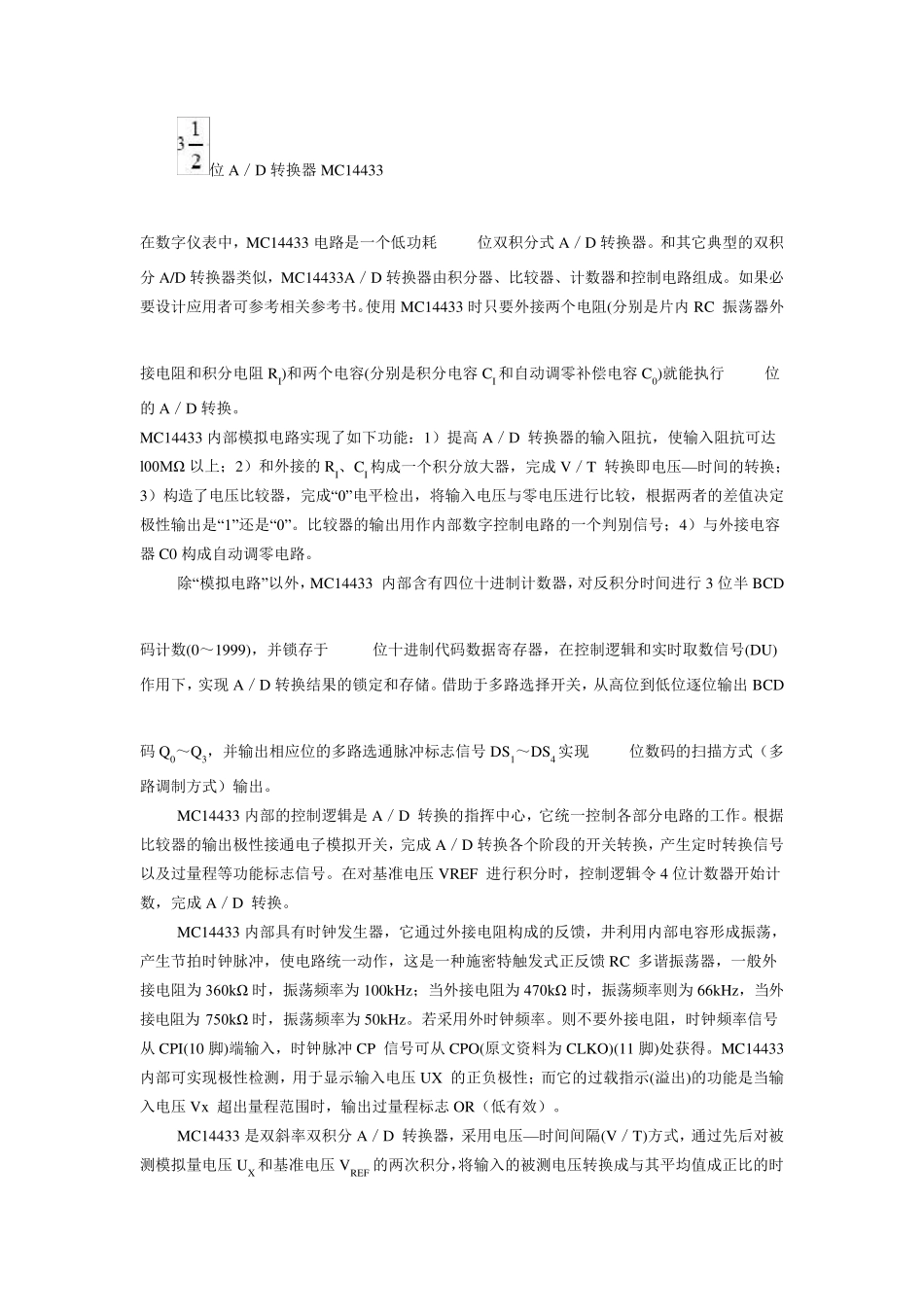

M C14433 CD4511 M C1413 M C1403 应用数字电压表电路图-中文资料-引脚功能--管脚说明-数显电压 数字显示电压表将被测模拟量转换为数字量，并进行实时数字显示。该系统（如图1 所示）可采用MC14433—位A/D 转换器、MC1413 七路达林顿驱动器阵列、CD4511 BCD 到七段锁存-译码-驱动器、能隙基准电源 MC1403 和共阴极 LED 发光数码管组成。本系统是 位数字电压表, 位是指十进制数0000～1999。所谓 3 位是指个位、十位、百位，其数字范围均为0～9，而所谓半位是指千位数，它不能从 0 变化到 9，而只能由 0 变到 l，即二值状态，所以称为半位。 各部分的功能如下： 位A／D 转换器(MC14433)：将输入的模拟信号转换成数字信号。 基准电源(MC1403)：提供精密电压，供 A／D 转换器作参考电压。 译码器(MC4511)：将二—十进制(BCD)码转换成七段信号。 驱动器(MC1413)：驱动显示器的 a，b，c，d，e，f，g 七个发光段，驱动发光数码管(LED)进行显示。 显示器：将译码器输出的七段信号进行数字显示，读出 A／D 转换结果。 工作过程如下： 位数字电压表通过位选信号 DS1～DS4 进行动态扫描显示，由于 MC14433 电路的 A／D 转换结果是采用BCD 码多路调制方法输出，只要配上一块译码器，就可以将转换结果以数字方式实现四位数字的 LED 发光数码管动态扫描显示。DS1～DS4 输出多路调制选通脉冲信号。DS 选通脉冲为高电平时表示对应的数位被选通，此时该位数据在 Q0～Q3 端输出。每个 DS 选通脉冲高电平宽度为18 个时钟脉冲周期，两个相邻选通脉冲之间间隔 2 个时钟脉冲周期。DS 和 EOC的时序关系是在 EOC 脉冲结束后，紧接着是 DS1 输出正脉冲。以下依次为DS2，DS3 和 DS4。其中DS1 对应最高位(MSD)，DS4 则对应最低位(LSD)。在对应DS2，DS3 和 DS4 选通期间，Q0～Q3 输出 BCD 全位数据，即以 8421 码方式输出对应的数字0～9．在 DS1 选通期间，Q0～Q3 输出千位的半位数0 或 l及过量程、欠量程和极性标志信号。 在位选信号 DS1 选通期间 Q0～Q3 的输出内容如下： Q3 表示千位数，Q3=0 代表千位数的数宇显示为1，Q3=1 代表千位数的数字显示为0。 Q2 表示被测电压的极性，Q2 的电平为1，表示极性为正，即UX>0，Q2 的电平为0，表示极性为负，即UX<0。显示数的负号(负电压)由 MC1413 中的一只晶体管控制，符号位的“-’阴极与千位数阴极接在一起，当输入信号 UX ...
