MCGS通用版和LKPLC通过MODBUSTCP通讯VIP免费

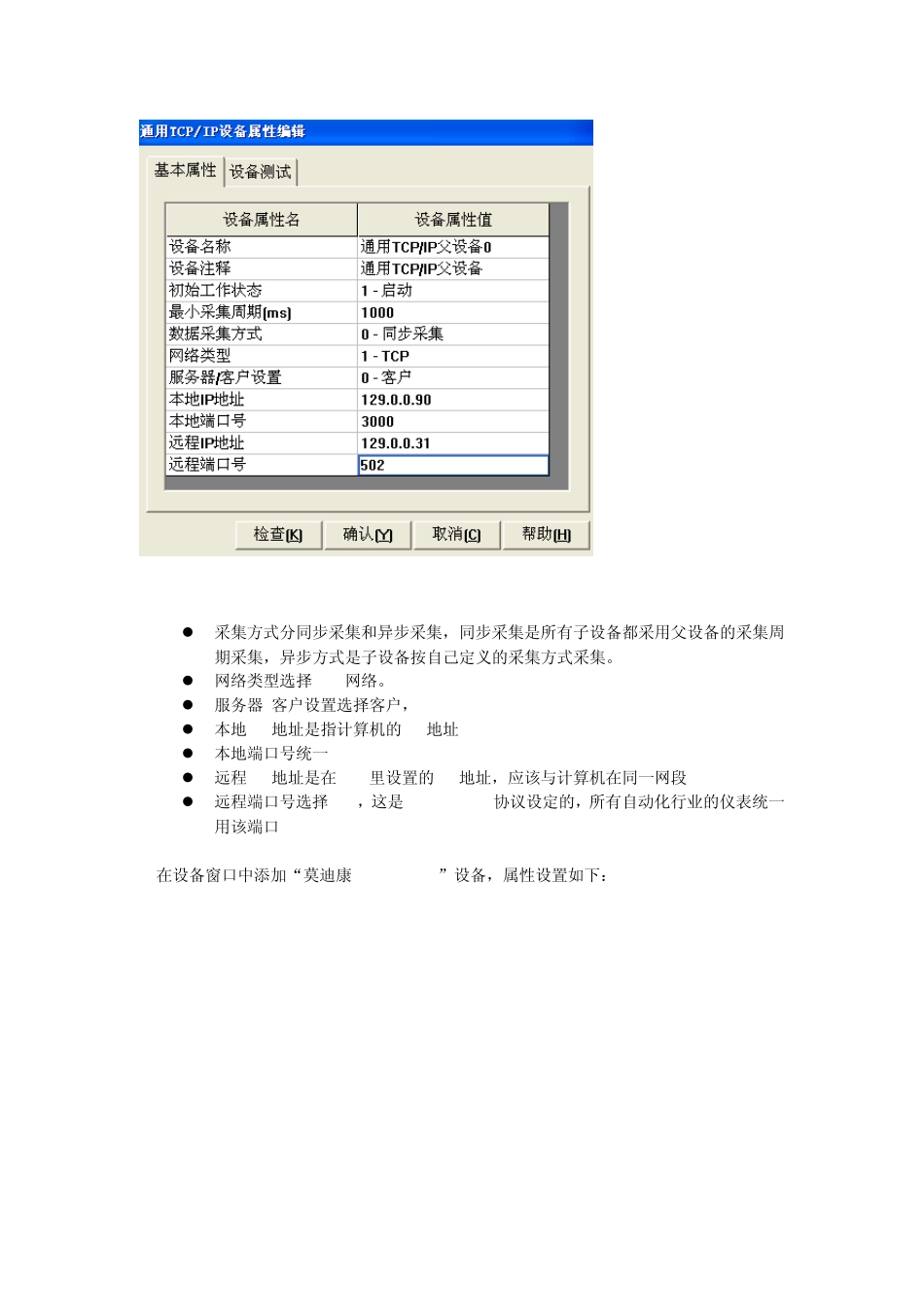

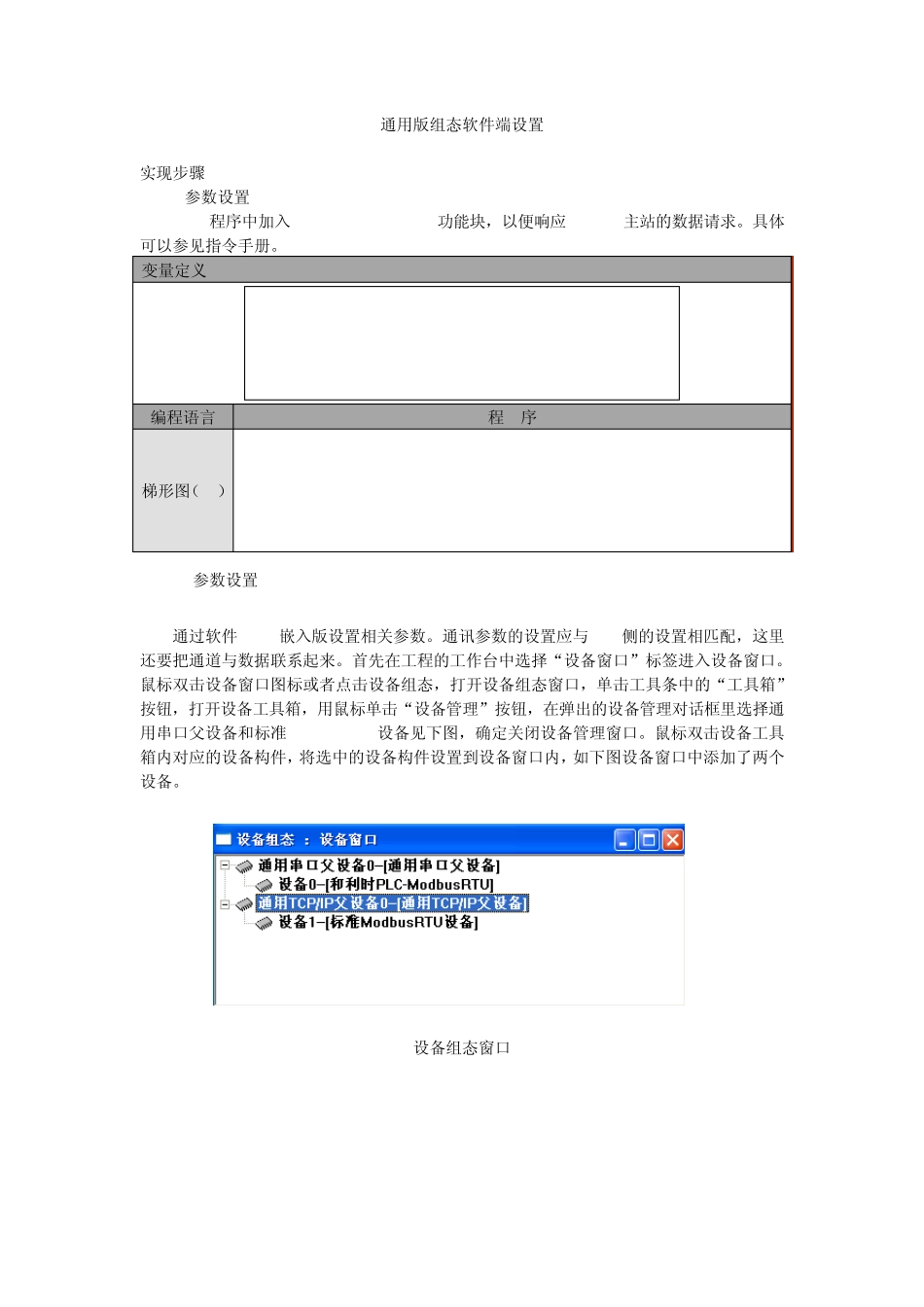

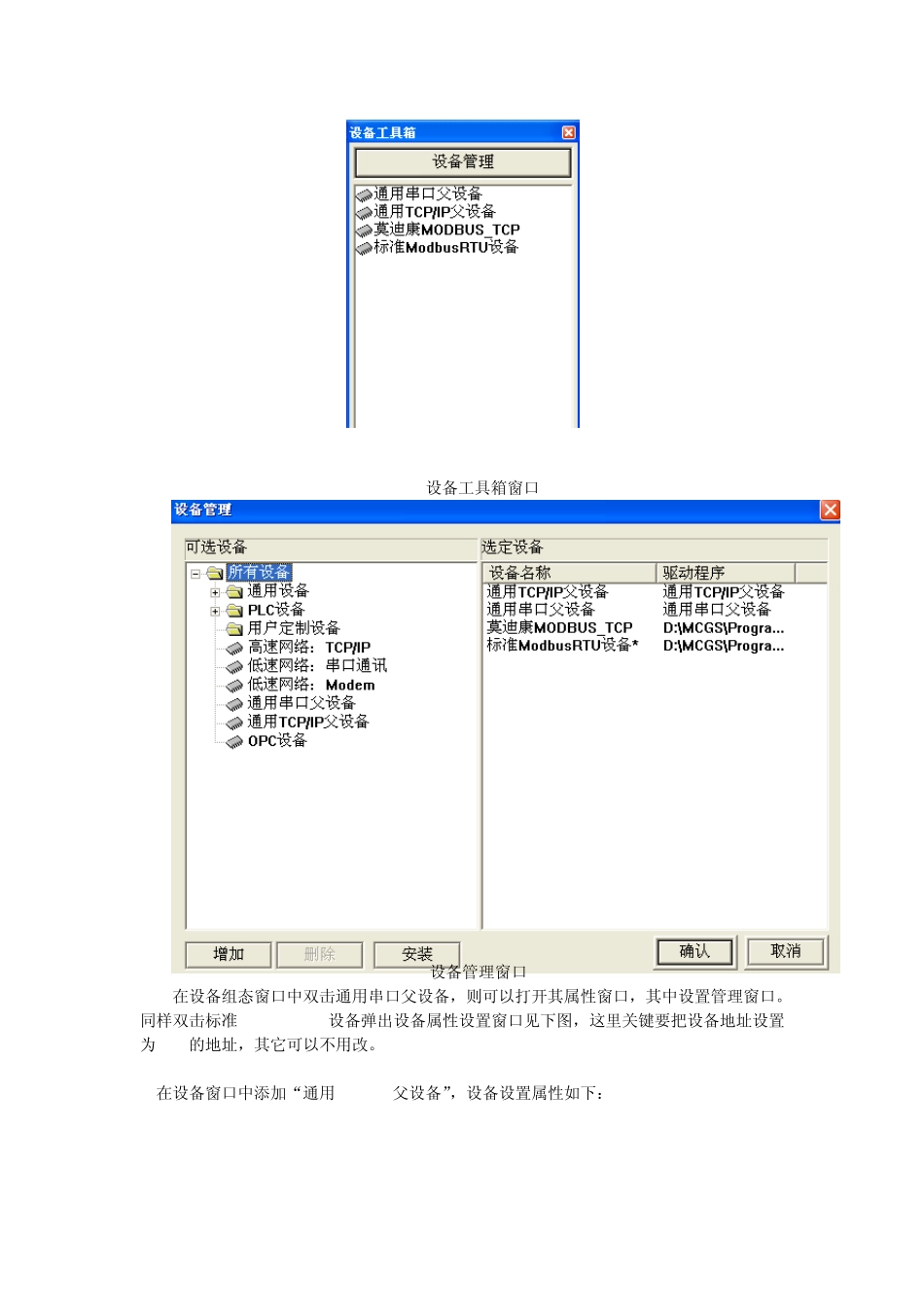

通用版组态软件端设置 实现步骤 1.PLC参数设置 PowerPro程序中加入HS_ModBusTCPSlave功能块，以便响应Modbus主站的数据请求。具体可以参见指令手册。 变量定义 编程语言 程 序 梯形图（LD） 2.MCGS参数设置 通过软件MCGS嵌入版设置相关参数。通讯参数的设置应与PLC侧的设置相匹配，这里还要把通道与数据联系起来。首先在工程的工作台中选择“设备窗口”标签进入设备窗口。鼠标双击设备窗口图标或者点击设备组态，打开设备组态窗口，单击工具条中的“工具箱”按钮，打开设备工具箱，用鼠标单击“设备管理”按钮，在弹出的设备管理对话框里选择通用串口父设备和标准 MODBUS RTU设备见下图，确定关闭设备管理窗口。鼠标双击设备工具箱内对应的设备构件，将选中的设备构件设置到设备窗口内，如下图设备窗口中添加了两个设备。 设备组态窗口 设备工具箱窗口 设备管理窗口 在设备组态窗口中双击通用串口父设备，则可以打开其属性窗口，其中设置管理窗口。同样双击标准MODBUS RTU设备弹出设备属性设置窗口见下图，这里关键要把设备地址设置为PLC的地址，其它可以不用改。 a.在设备窗口中添加“通用TCP/IP父设备”，设备设置属性如下：  采集方式分同步采集和异步采集，同步采集是所有子设备都采用父设备的采集周期采集，异步方式是子设备按自己定义的采集方式采集。  网络类型选择TCP网络。  服务器/客户设置选择客户，  本地IP地址是指计算机的IP地址  本地端口号统一3000  远程IP地址是在PLC里设置的IP地址，应该与计算机在同一网段  远程端口号选择502，这是MODBUS/TCP协议设定的，所有自动化行业的仪表统一用该端口 b.在设备窗口中添加“莫迪康 MODBUS_TCP”设备，属性设置如下：  内部属性是设置与PLC连接通道  采集周期：假如父设备选择异步采集，则按这个采集周期采集  设备地址为PLC的ModBus站地址，应与PLC中设置的一致 点击内部属性最右边的按钮，进入通道设置，如图： 选择增加通道，如图： c.通道连接 通道连接主要是把上面设置的通道与变量对应起来，以方便组态，如图所示： 图中建立一个标签名为MW2的数据词典，寄存器地址45003为%MW2的MODBUS地址，其余标签可以参考MODBUS协议。 其余类型的标签建立过程类似。在对应数据对象中，点击右键可以弹出变量提示菜单，方便选择变量与该通道连接。 对应完后，在组态的时候就可以利用这个变量与PLC进行通讯 附：地址映射 标...
