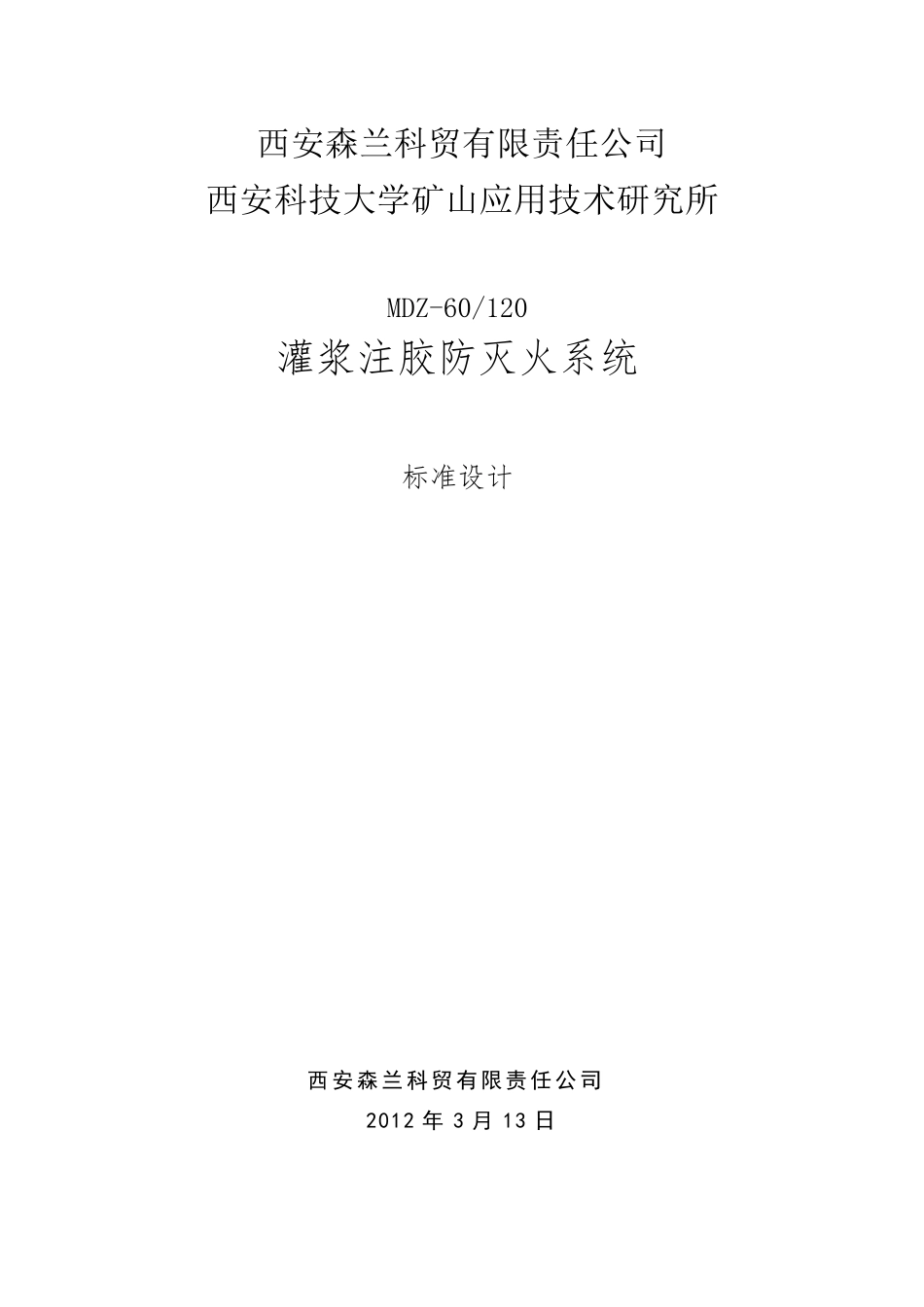

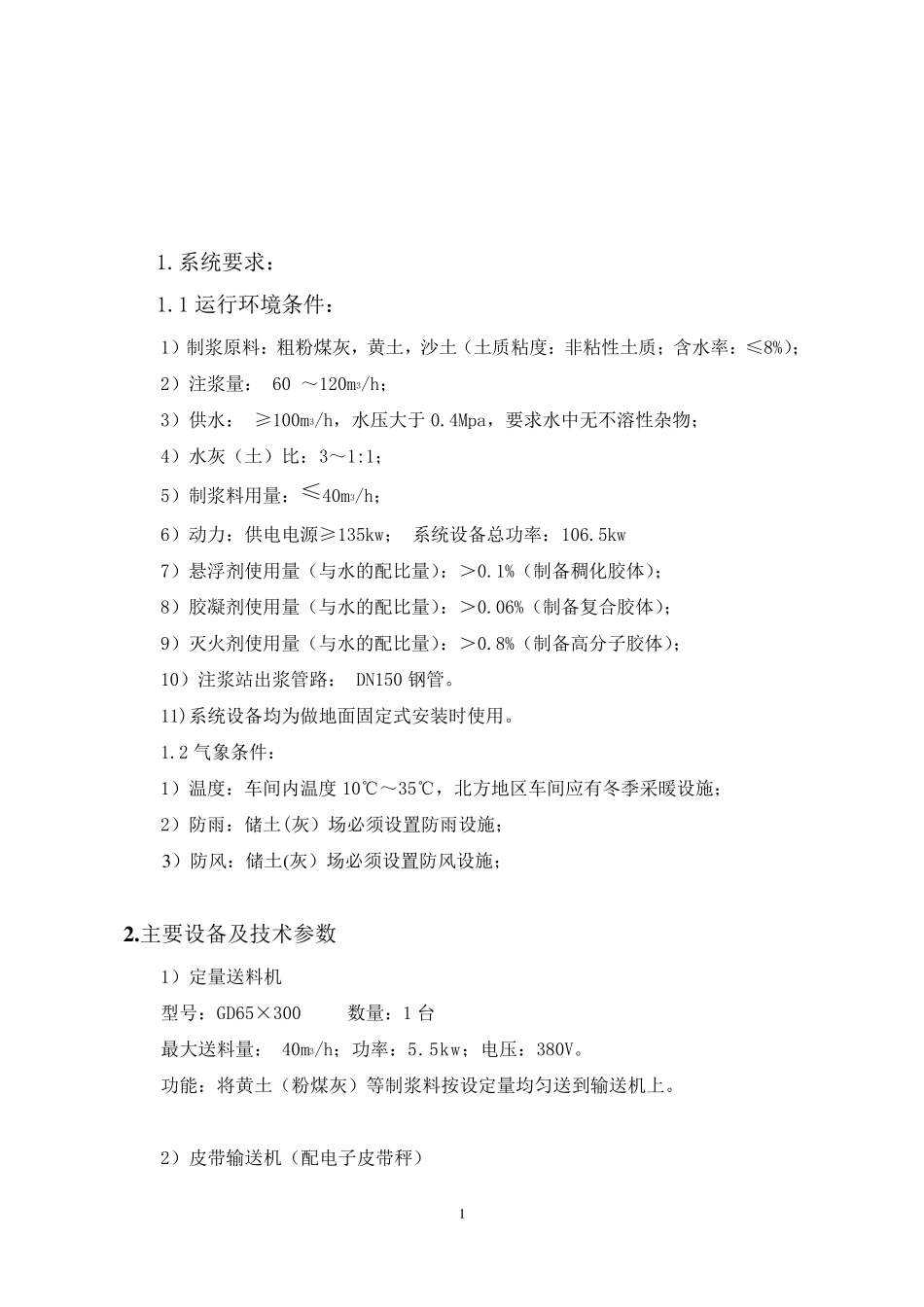

西安森兰科贸有限责任公司 西安科技大学矿山应用技术研究所 MDZ-60/120 灌浆注胶防灭火系统 标准设计 西安森兰科贸有限责任公司 2012 年 3 月 13 日 1 1.系 统 要 求 ： 1.1 运 行 环 境 条 件 ： 1） 制 浆 原 料 ： 粗 粉 煤 灰 ， 黄 土 ， 沙 土 （ 土 质 粘 度 ： 非 粘 性 土 质 ； 含 水 率 ： ≤ 8%）； 2） 注 浆 量 ： 60 ～ 120m3/h； 3） 供 水 ： ≥ 100m3/h， 水 压 大 于 0.4Mpa， 要 求 水 中 无 不 溶 性 杂 物 ； 4） 水 灰 （ 土 ） 比 ： 3～ 1:1； 5） 制 浆 料 用 量 ： ≤ 40m3/h； 6） 动 力 ： 供 电 电 源 ≥ 135kw； 系 统 设 备 总 功 率 ： 106.5kw 7） 悬 浮 剂 使 用 量 （ 与 水 的 配 比 量 ）： ＞ 0.1%（ 制 备 稠 化 胶 体 ）； 8） 胶 凝 剂 使 用 量 （ 与 水 的 配 比 量 ）： ＞ 0.06%（ 制 备 复 合 胶 体 ）； 9） 灭 火 剂 使 用 量 （ 与 水 的 配 比 量 ）： ＞ 0.8%（ 制 备 高 分 子 胶 体 ）； 10） 注 浆 站 出 浆 管 路 ： DN150 钢 管 。 11)系 统 设 备 均 为 做 地 面 固 定 式 安 装 时 使 用 。 1.2 气 象 条 件 ： 1） 温 度 ： 车 间 内 温 度 10℃ ～ 35℃ ， 北 方 地 区 车 间 应 有 冬 季 采 暖 设 施 ； 2） 防 雨 ： 储 土 (灰 ） 场 必 须 设 置 防 雨 设 施 ； 3 ） 防 风 ： 储 土 (灰 ） 场 必 须 设 置 防 风 设 施 ； 2 .主 要 设 备 及 技 术 参 数 1） 定 量 送 料 机 型号： GD65×300 数 量 ： 1 台 最大 送 料 量 ： 40m3/h； 功 率 ： 5.5kw； 电 压 ： 380V。 功 能： 将黄 土 （ 粉 煤 灰 ） 等制 浆 料 按设 定 量 均 匀送 到输送 机上。 2） 皮带输送 机（ 配 电 子 皮带秤） 2 型号：DT75 数量：1 套 输送量：50m3/h；功率：≥5.5kw；电压：380V。 带长：根据设计图确定，带宽：500mm，输送带类型：普通棉芯帆布输送带 要求：a.皮带尾架配有拉紧装置，制浆车间外部分必须设置防雨设施 b.皮带输送机输送倾角≤17° 功能：将黄土（粉煤灰）等制浆料送至胶体制备...
