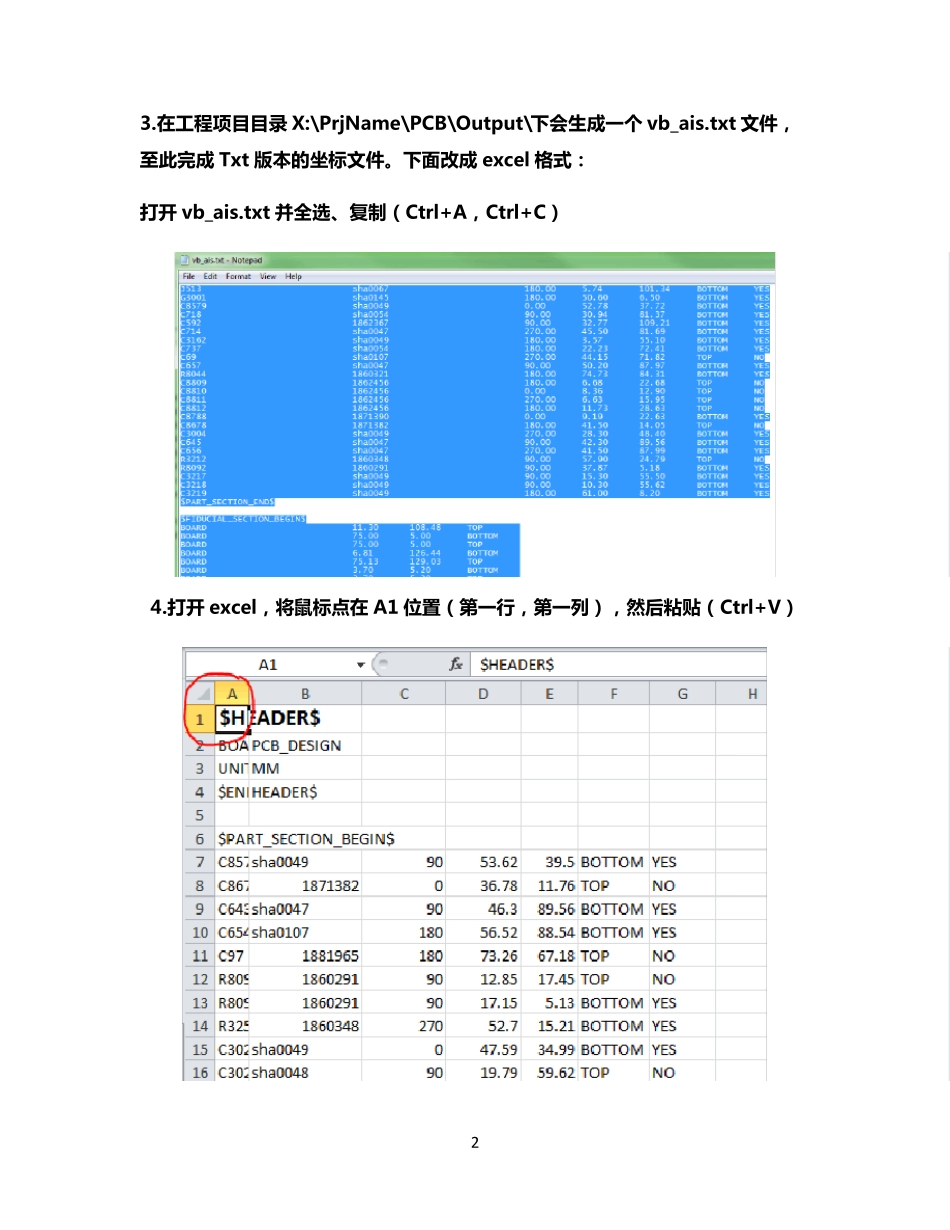

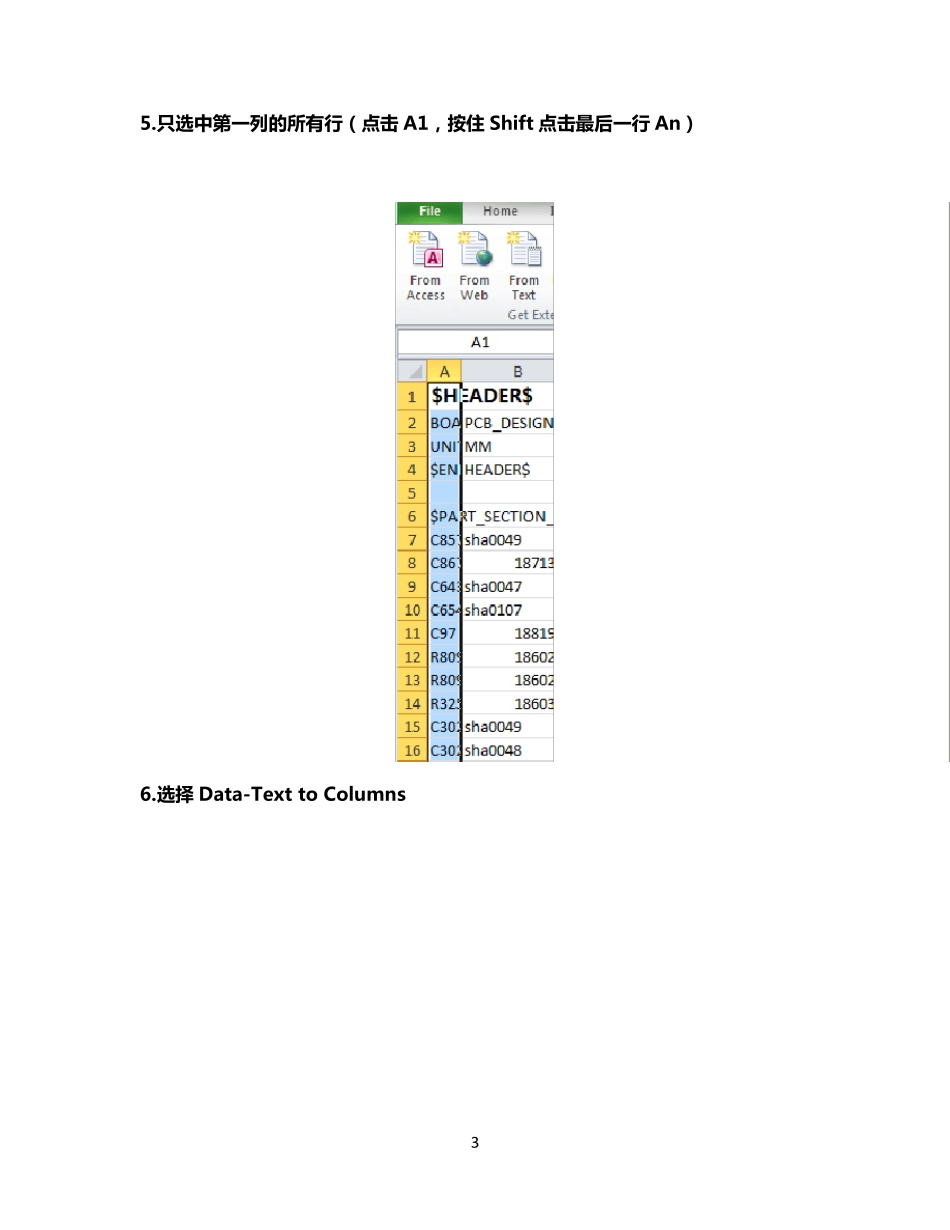

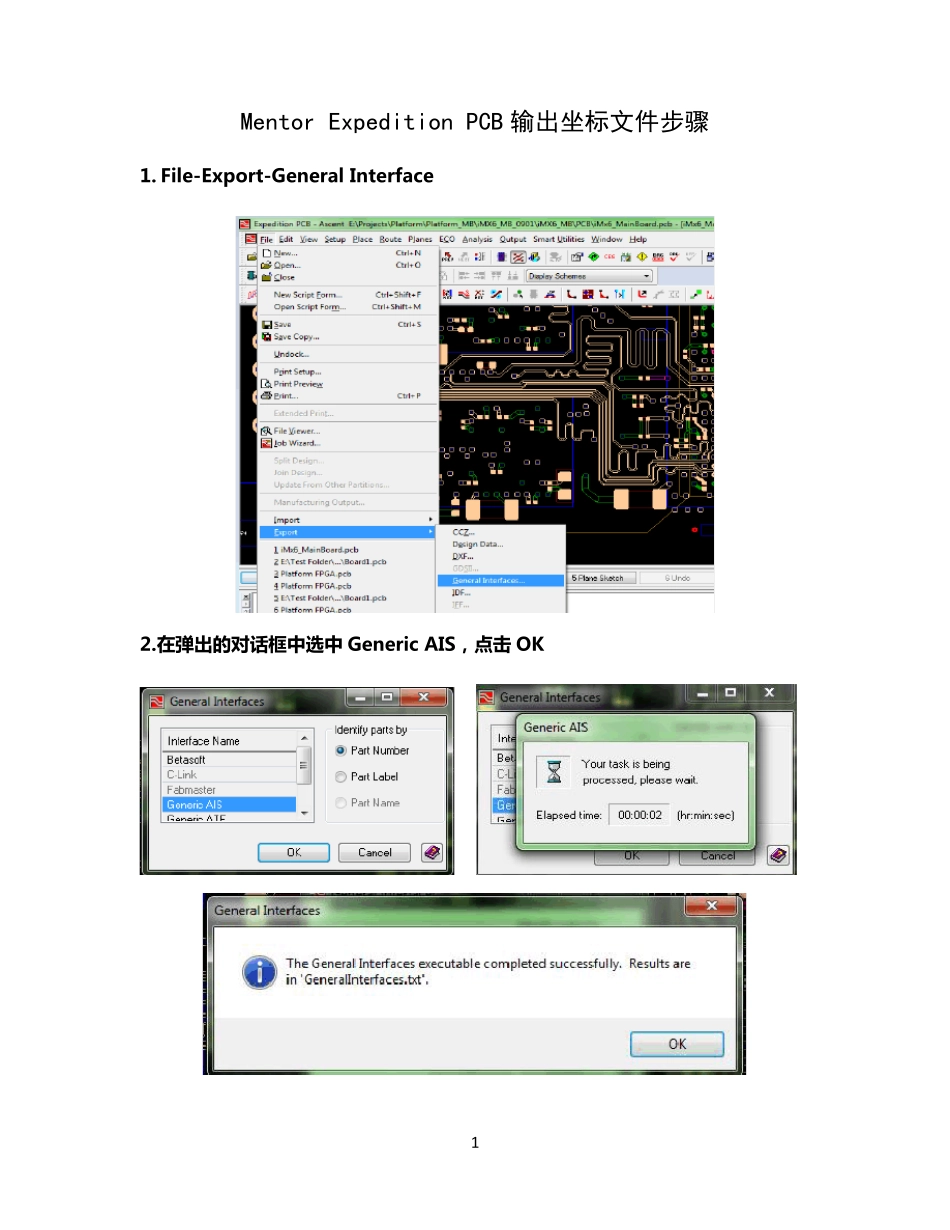

1 Mentor Expedition PCB 输出坐标文件步骤 1. File-Export-General Interface 2.在 弹 出 的 对 话 框 中选中 Generic AIS，点击 OK 2 3.在 工 程 项 目 目 录 X:\PrjName\PCB\Output\下 会 生 成 一 个 vb_ais.txt 文 件 ，至 此 完 成 Txt 版 本 的 坐 标 文 件 。 下 面 改 成 excel 格 式 ： 打 开 vb_ais.txt 并 全 选 、复制（Ctrl+A， Ctrl+C） 4.打 开 excel， 将鼠标 点在 A1 位置（第一 行， 第一 列）， 然后粘贴（Ctrl+V） 3 5.只 选 中 第 一列的所有行（点击 A1，按住 Shift 点击最后一行 An） 6.选 择 Data-Text to Columns 4 5 点 击 Finish 6 7. 在 图 中 位 置 插 入 一 行 ， 并 填 写 相 应 信 息 （ Part NO.为 公 司 的 ERP 物 料 编 码 ） 至 此 完 成 Excel 版 本 的 坐 标 文 件 。
