MIDASCivil使用7.定义自重载荷VIP免费

MIDASCivil使用7.定义自重载荷_第1页
1/9
MIDASCivil使用7.定义自重载荷_第2页
2/9
MIDASCivil使用7.定义自重载荷_第3页
3/9

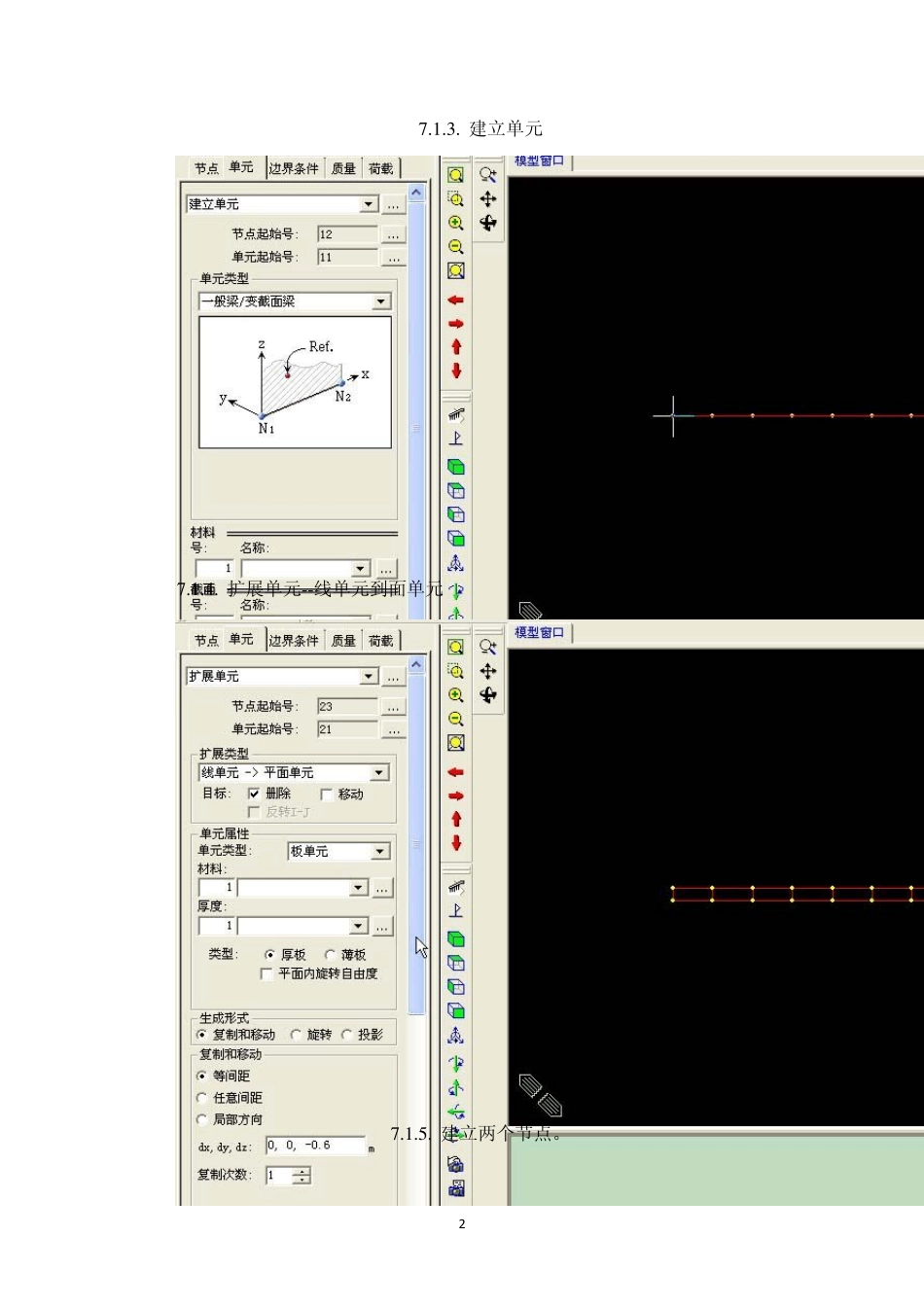

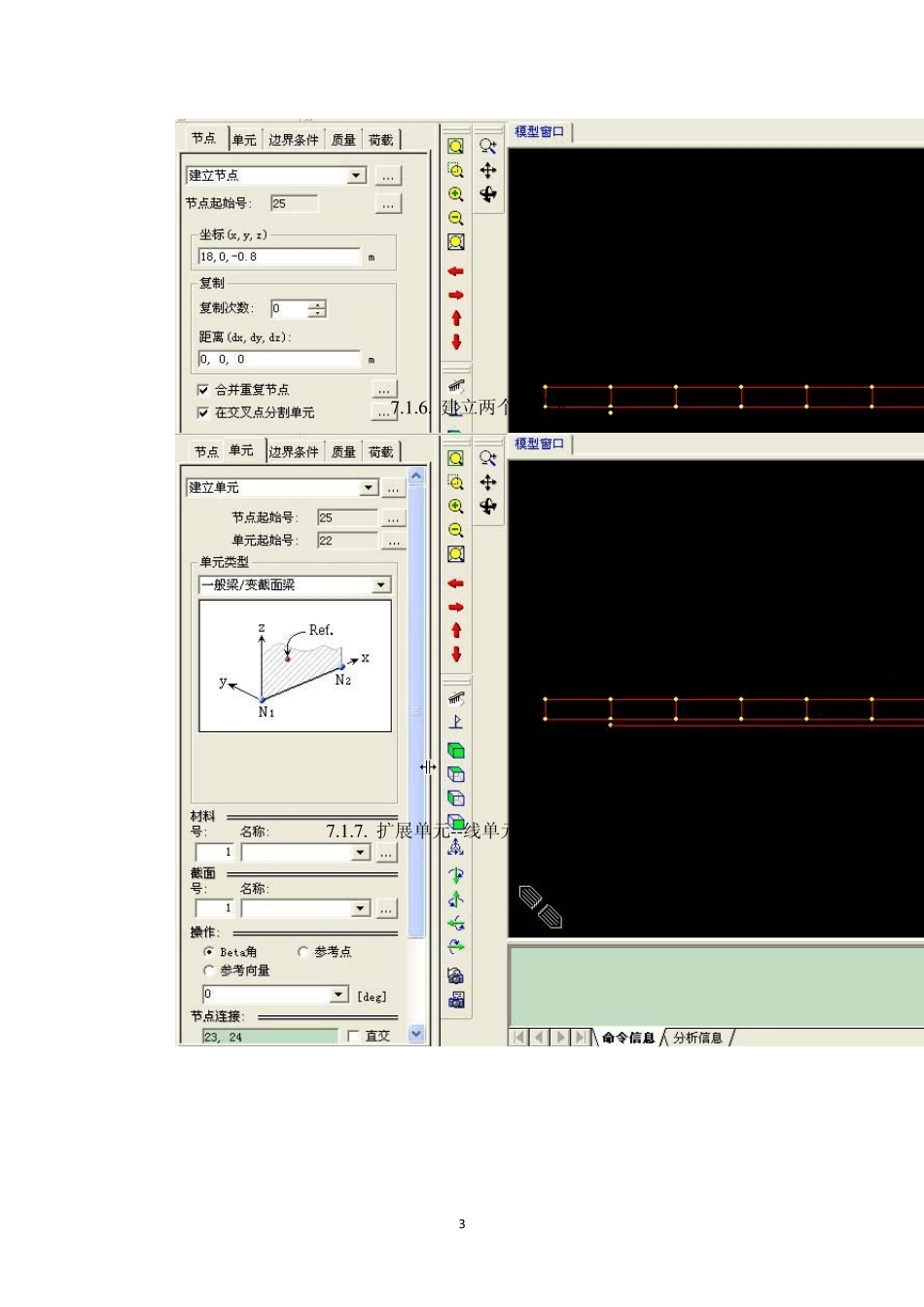

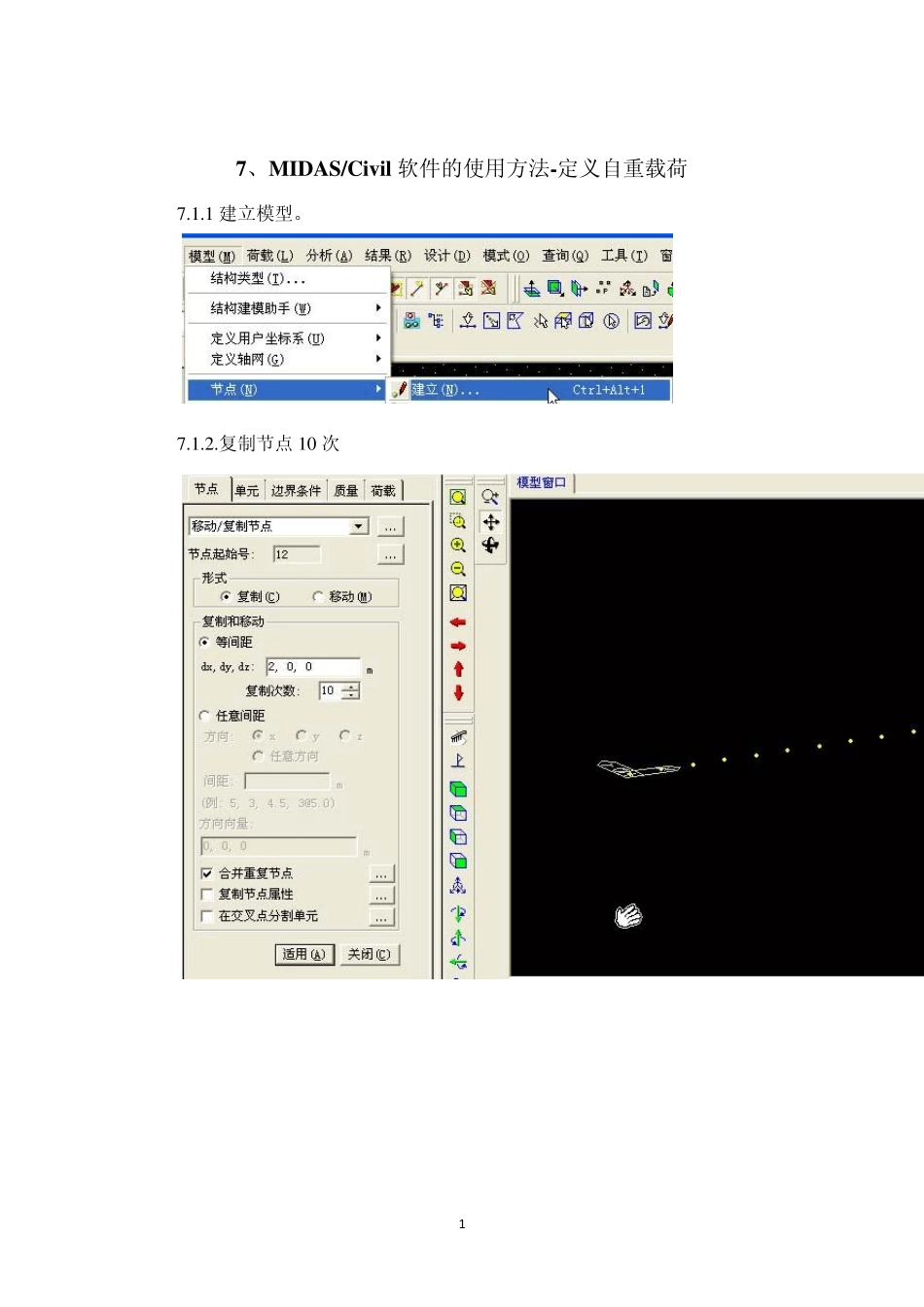

1 7、MIDAS/Civ il 软件的使用方法-定义自重载荷 7 .1 .1 建立模型。 7 .1 .2 .复制节点 1 0 次 2 7 .1 .3 . 建立单元 7 .1 .4 . 扩展单元--线单元到面单元 7 .1 .5 . 建立两个节点。 3 7 .1 .6 . 建立两个点单元 7 .1 .7 . 扩展单元--线单元到面单元. 4 7 .1 .8 .同样方法建立扩展单元 5 7 .1 .9 扩展单元--面单元到体单元 7 .1 .1 0 模型建立以后,我们就需要作用在模型上的荷载,在施加每一种荷载之前我们需要,首先要定义荷载工况,单击菜单荷载—静力荷载工况 7 .1 .1 0 静力荷载工况对话框:点击添加。 7 .1 .1 1 点击添加完成静力荷载工况的定义 6 7.1.12 施加自重 7.1.13 输入自重系数Z 等于负一 7 7 .1 .1 4 完成输入 8 7.2.MIDAS CIVIL 计算构建自重的原理,把自重等效于一种线性荷载,来施加在结构上的。这个线性荷载的极度。是按照建立模型时,考虑的材料的容重乘以截面的面积来考虑的。例如本例是 C 50 混凝土它的容重是 25 千牛每立方米,如果在计算自重时我要,按 26 千牛每立方米考虑的话,我就要在Z方向自重系数这一栏输入-26/25=-1.04.编辑一下即可。 9 7 .3 定义完成
