MidasGTS基础教程三维隧道施工阶段分析VIP免费

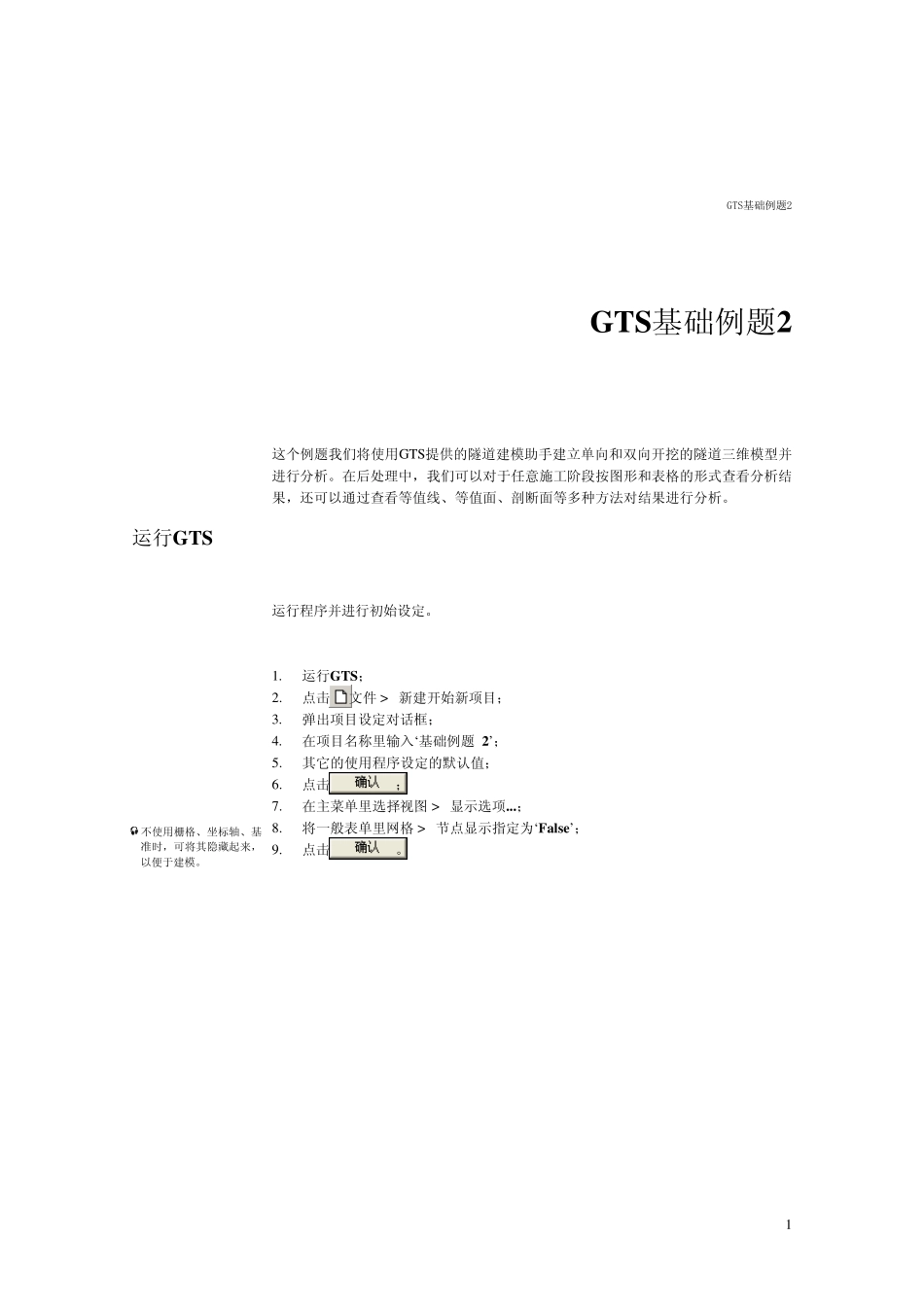

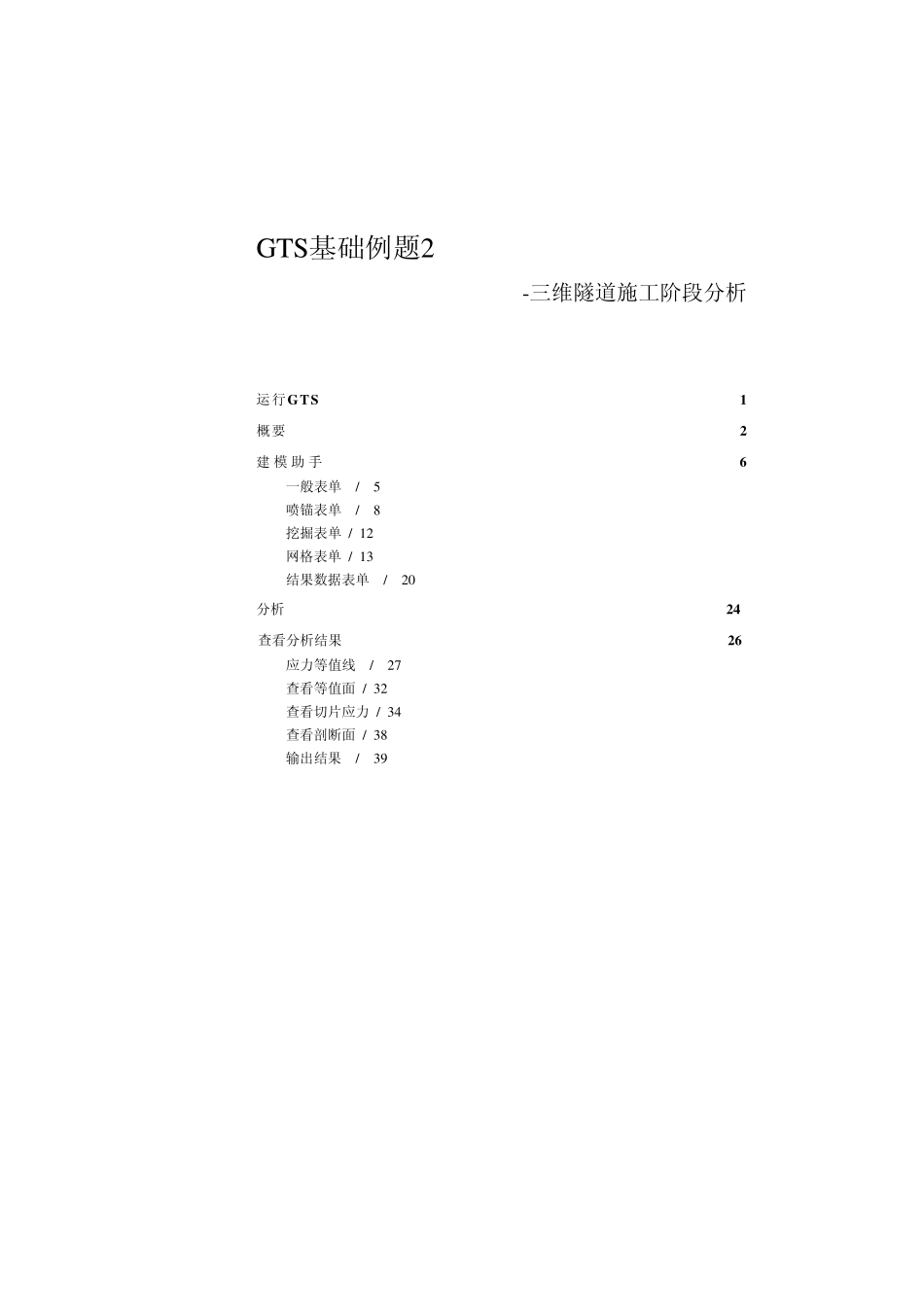

基础例题2 三维隧道施工阶段分析 GTS基础例题2 -三维隧道施工阶段分析 运行GT S 1 概要 2 建模助手 6 一般表单 / 5 喷锚表单 / 8 挖掘表单 / 12 网格表单 / 13 结果数据表单 / 20 分析 24 查看分析结果 26 应力等值线 / 27 查看等值面 / 32 查看切片应力 / 34 查看剖断面 / 38 输出结果 / 39 GTS基础例题2 1 GTS基础例题2 这个例题我们将使用GTS提供的隧道建模助手建立单向和双向开挖的隧道三维模型并进行分析。在后处理中，我们可以对于任意施工阶段按图形和表格的形式查看分析结果，还可以通过查看等值线、等值面、剖断面等多种方法对结果进行分析。 运行GTS 运行程序并进行初始设定。 1. 运行GTS； 2. 点击文件 > 新建开始新项目； 3. 弹出项目设定对话框； 4. 在项目名称里输入‘基础例题 2’； 5. 其它的使用程序设定的默认值； 6. 点击； 7. 在主菜单里选择视图 > 显示选项...； 8. 将一般表单里网格 > 节点显示指定为‘False’； 9. 点击。 不使用栅格、坐标轴、基准时，可将其隐藏起来，以便于建模。 三维隧道施工阶段分析 (Tunnel Modeling Wizard) 2 概要 这个例题如下图所示，模拟的是一个处于不同岩土层内的隧道模型。尽管对于不同的岩层、土层需要使用不同的材料来模拟，增加了建模的复杂性，但这里我们可以使用GTS的隧道建模助手，只需通过输入一些主要参数，就可以非常快捷地建模。 GTS 基础例题 2-1 土 软岩 硬岩 GTS 基础例题 2-2 GTS基础例题2 3岩层和土层的各项特性如下表： 特性 硬岩 软岩 土 类型 MC MC MC 弹性模量(E)[tonf/m2] 6e5 2e5 5000 泊松比(ν) 0.2 0.25 0.3 容重(Y)[tonf/m3] 2.6 2.5 1.8 饱和容重[tonf/m3] 2.6 2.5 1.8 侧压力系数 1 0.7 0.5 粘聚力(C)[tonf/m2] 300 20 2 内摩擦角（ϕ） 40 35 30 抗拉强化[tonf/m2] 300 20 2 GTS 基础例题 2-Table 1 锚杆和喷射混凝土的结构材料特性如下表： GTS 基础例题 2-Table 2 锚杆和喷射混凝土的截面特性如下表： 区分 类型 尺寸 喷射混凝土 板 厚度[m ] 0.16 锚杆 植入式桁架 面积[m 2] 0.0005067 GTS 基础例题 2-Table 3 特性 喷射混凝土 锚杆 弹性模量(E)[tonf/m2] 1.5e5 2.0e7 泊松比(ν) 0.2 0.3 容重[tonf/m3] 2.4 7.85 热膨胀系数(a) 1e-6 1.2e-5 三维隧道施工阶段分析...
