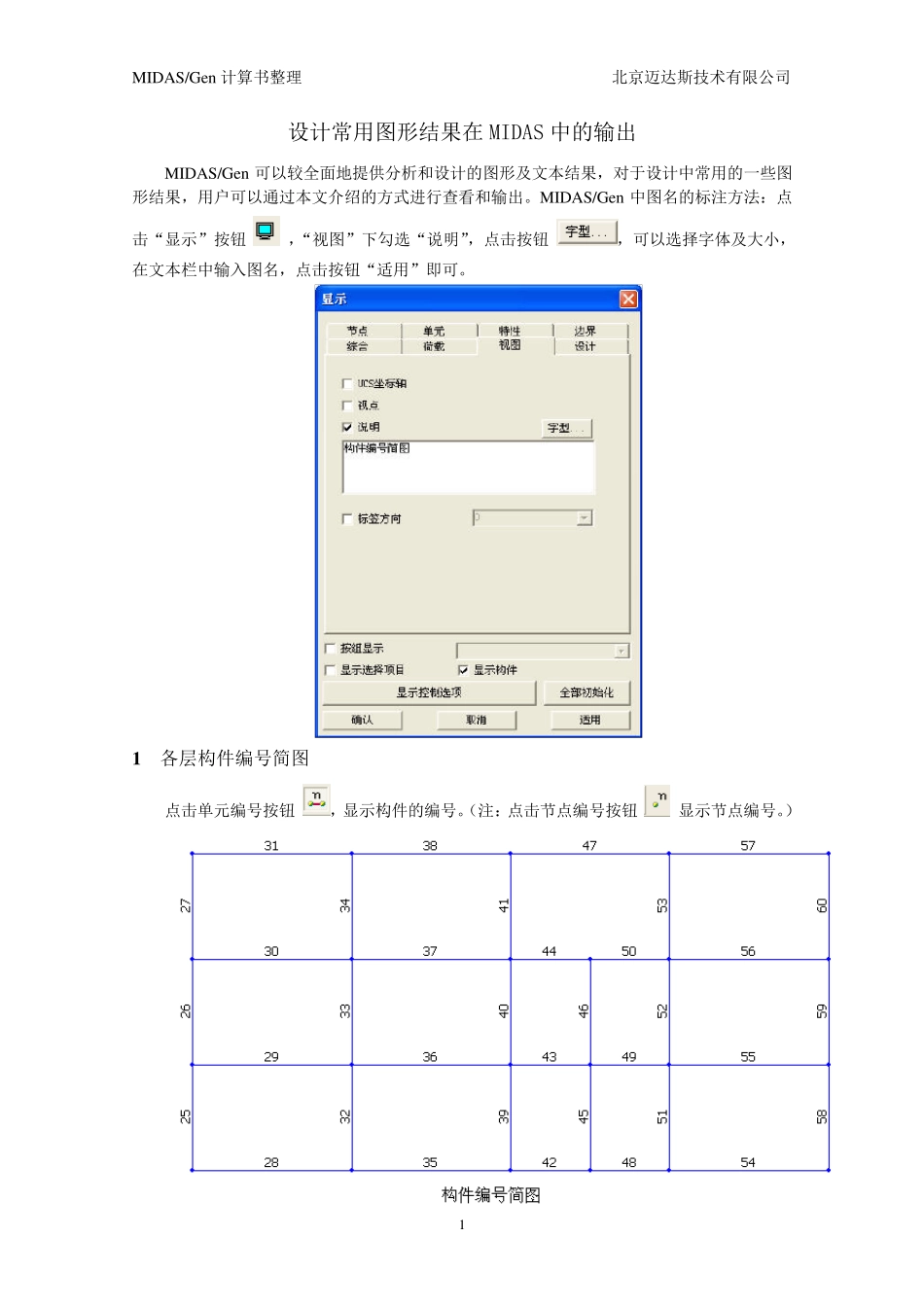

MIDAS/Gen 计算书整理 北京迈达斯技术有限公司 1 设计常用图形结果在MIDAS 中的输出 MIDAS/Gen 可以较全面地提供分析和设计的图形及文本结果，对于设计中常用的一些图形结果，用户可以通过本文介绍的方式进行查看和输出。MIDAS/Gen 中图名的标注方法：点击“显示”按钮 ，“视图”下勾选“说明”，点击按钮 ，可以选择字体及大小，在文本栏中输入图名，点击按钮“适用”即可。 1 各层构件编号简图 点击单元编号按钮 ，显示构件的编号。（注：点击节点编号按钮 显示节点编号。） 北京迈达斯技术有限公司 MIDAS/Gen 计算书整理 2 2 各层构件截面尺寸显示简图 菜单 “视图/显示”，选择 “特性”；或者点击“显示”按钮 ，“特性”下勾选“特征值名称”。 （注：建议用户在给截面命名的时候表示出截面的高宽特性。） MIDAS/Gen 计算书整理 北京迈达斯技术有限公司 3 3 各层配筋简图、柱轴压比 程序可以提供各层梁、柱、剪力墙的配筋简图，用户可以查看所需的配筋面积，也可以让程序进行配筋设计，输出实际配筋的结果。菜单“ 设计/钢筋混凝土构件配筋设计”下，进行钢筋混凝土梁、柱、剪力墙构件配筋设计后，在“设计/钢筋混凝土结构设计结果简图”中查看。显示的单位可以在 调整。 对于柱和剪力墙构件，程序在输出所需配筋面积的同时，输出柱的轴压比（图中括号内的数值）。 轴压比 北京迈达斯技术有限公司 MIDAS/Gen 计算书整理 4 4 梁弹性挠度 菜单“结果/位移”，MIDAS 提供的是梁端节点的变形图（绝对位移）。 （注：可使用菜单“结果/梁单元细部分析”查看任意梁单元任意位置的变形、内力、应力；或者需要对梁单元进行划分，显示梁中部的位移。） 5 各荷载工况下构件标准内力简图 菜单“结果/内力”下，选择需要查看的构件类型，“荷载工况/荷载组合”里可选择各种荷载工况或荷载组合，查看各种构件在不同工况下的内力值和内力图。下图显示的是恒载作用下的框架弯矩图。 MIDAS/Gen 计算书整理 北京迈达斯技术有限公司 5 6 梁截面设计内力包络图 除了选取某一榀框架，查看其内力图之外， MIDAS 还提供平面显示的功能，特别是对于梁单元，该功能适用范围较广。使用菜单“结果/内力/构件内力图”，在“荷载工况/荷载组合”里选择包络组合，可以查看各层梁截面设计内力包络图。 （注：也可以查看其它工况下梁的内力图。） 7 基础设计荷载简图 菜单“结果/反力/反力”中可以查看各个...
