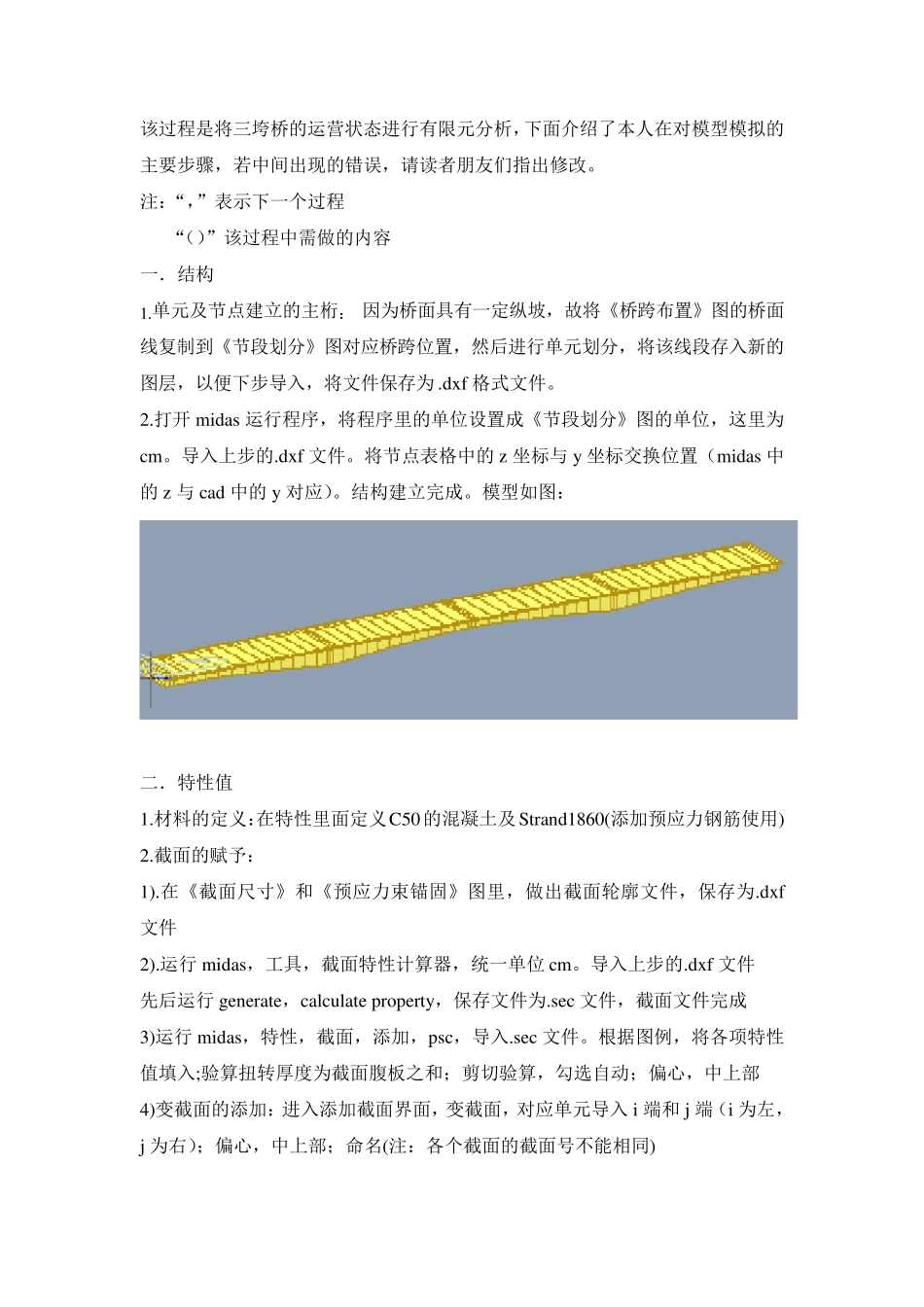

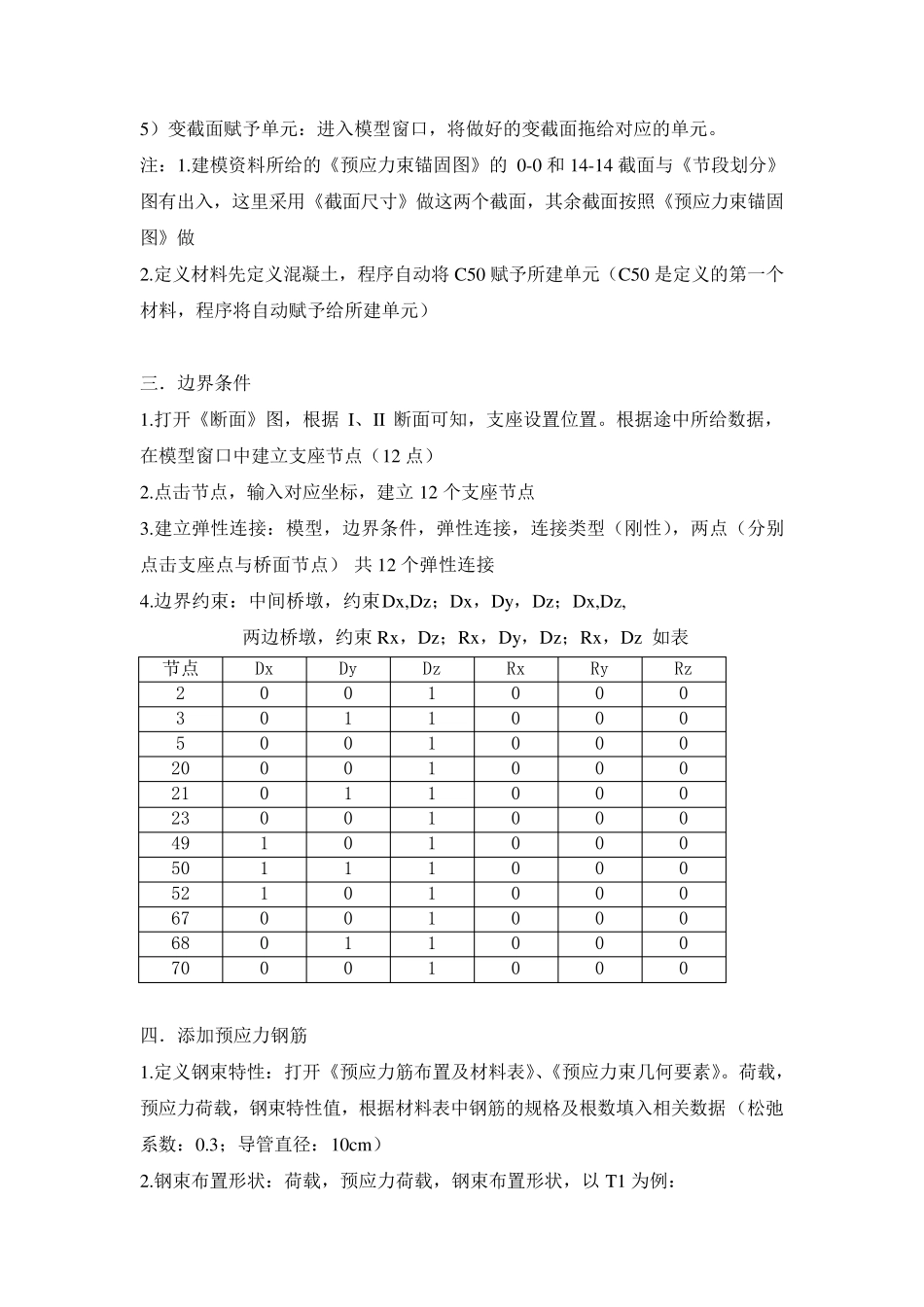

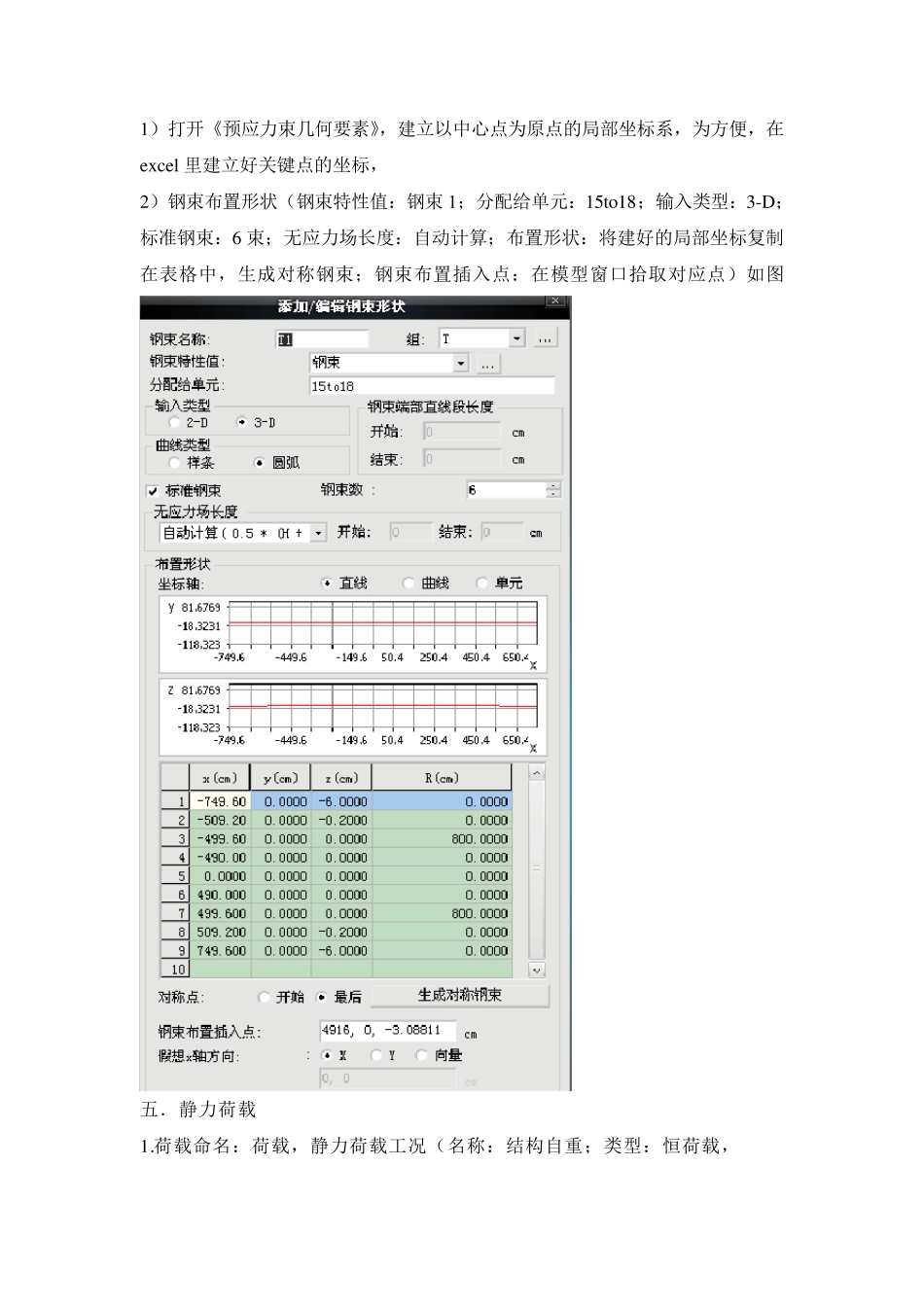

该过程是将三垮桥的运营状态进行有限元分析,下面介绍了本人在对模型模拟的主要步骤,若中间出现的错误,请读者朋友们指出修改。 注:“,”表示下一个过程 “()”该过程中需做的内容 一.结构 1.单元及节点建立的主桁: 因为桥面具有一定纵坡,故将《桥跨布置》图的桥面线复制到《节段划分》图对应桥跨位置,然后进行单元划分,将该线段存入新的图层,以便下步导入,将文件保存为 .dxf 格式文件。 2.打开 midas 运行程序,将程序里的单位设置成《节段划分》图的单位,这里为cm。导入上步的.dxf 文件。将节点表格中的z 坐标与 y 坐标交换位置(midas 中的z 与 cad 中的y 对应)。结构建立完成。模型如图: 二.特性值 1.材料的定义:在特性里面定义C50的混凝土及Strand1860(添加预应力钢筋使用) 2.截面的赋予: 1).在《截面尺寸》和《预应力束锚固》图里,做出截面轮廓文件,保存为.dxf文件 2).运行midas,工具,截面特性计算器,统一单位 cm。导入上步的.dxf 文件 先后运行generate,calculate property,保存文件为.sec 文件,截面文件完成 3)运行midas,特性,截面,添加,psc,导入.sec 文件。根据图例,将各项特性值填入;验算扭转厚度为截面腹板之和;剪切验算,勾选自动;偏心,中上部 4)变截面的添加:进入添加截面界面,变截面,对应单元导入 i 端和 j 端(i 为左,j 为右);偏心,中上部;命名(注:各个截面的截面号不能相同) 5)变截面赋予单元:进入模型窗口,将做好的变截面拖给对应的单元。 注:1.建模资料所给的《预应力束锚固图》的 0-0 和14-14 截面与《节段划分》图有出入,这里采用《截面尺寸》做这两个截面,其余截面按照《预应力束锚固图》做 2.定义材料先定义混凝土,程序自动将C50 赋予所建单元(C50 是定义的第一个材料,程序将自动赋予给所建单元) 三.边界条件 1.打开《断面》图,根据I、II 断面可知,支座设置位置。根据途中所给数据,在模型窗口中建立支座节点(12 点) 2.点击节点,输入对应坐标,建立 12 个支座节点 3.建立弹性连接:模型,边界条件,弹性连接,连接类型(刚性),两点(分别点击支座点与桥面节点) 共 12 个弹性连接 4.边界约束:中间桥墩,约束Dx,Dz;Dx,Dy,Dz;Dx,Dz, 两边桥墩,约束Rx,Dz;Rx,Dy,Dz;Rx,Dz 如表 节点 Dx Dy Dz Rx Ry Rz 2 0 0 1 0 0 0 3 0 1 1 0 0 0 5 0 0 1 0 0 0 20 0...
