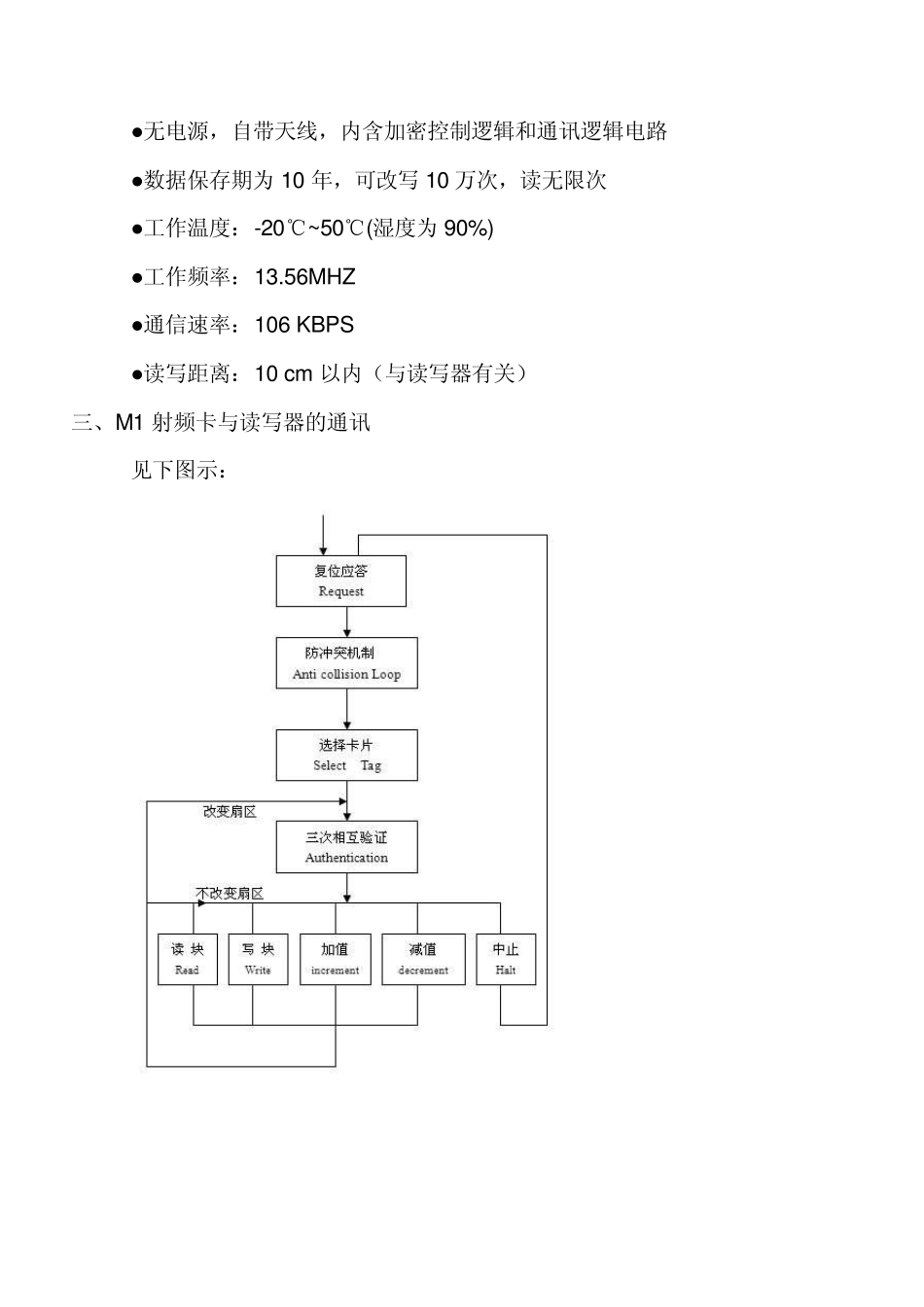

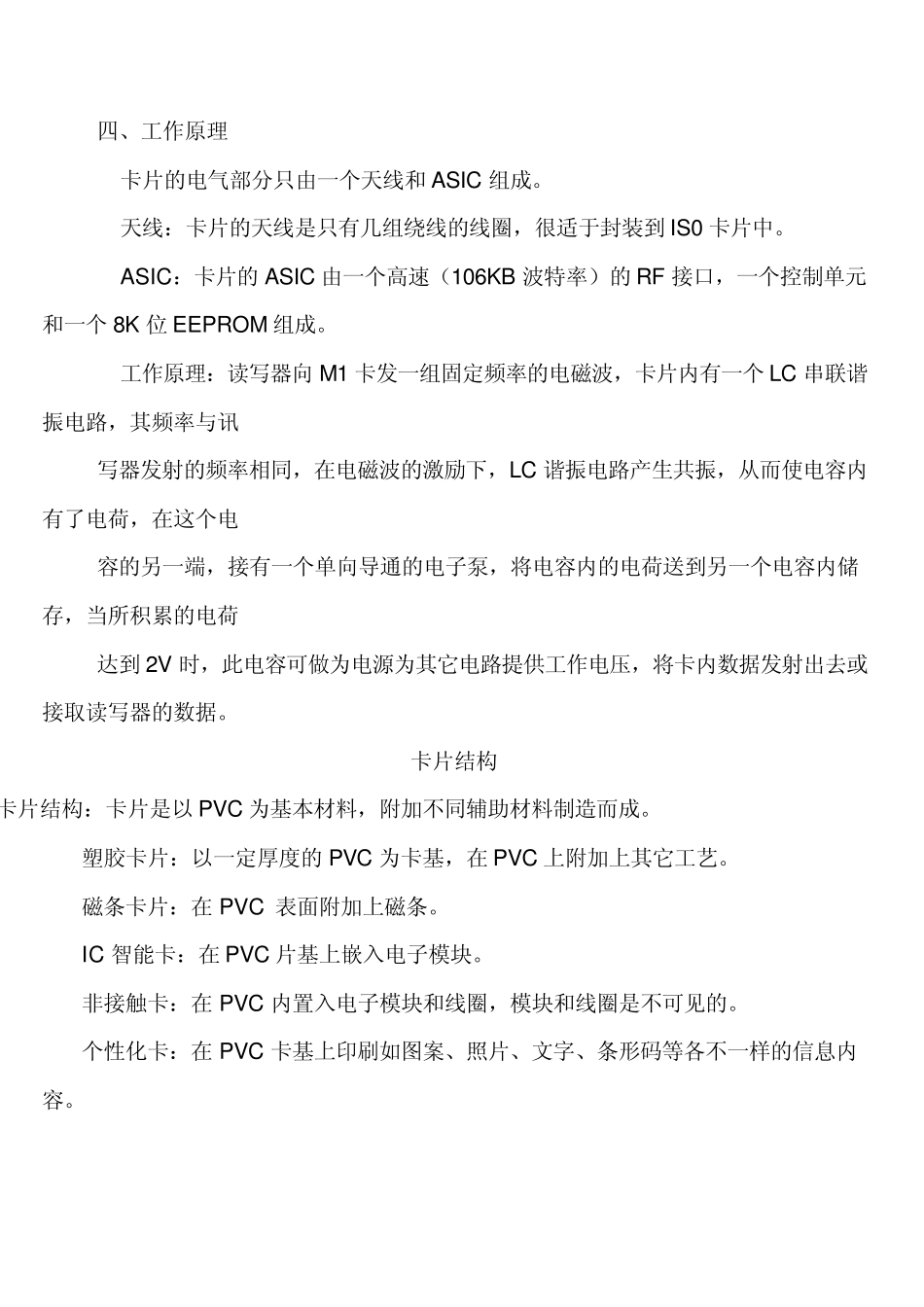

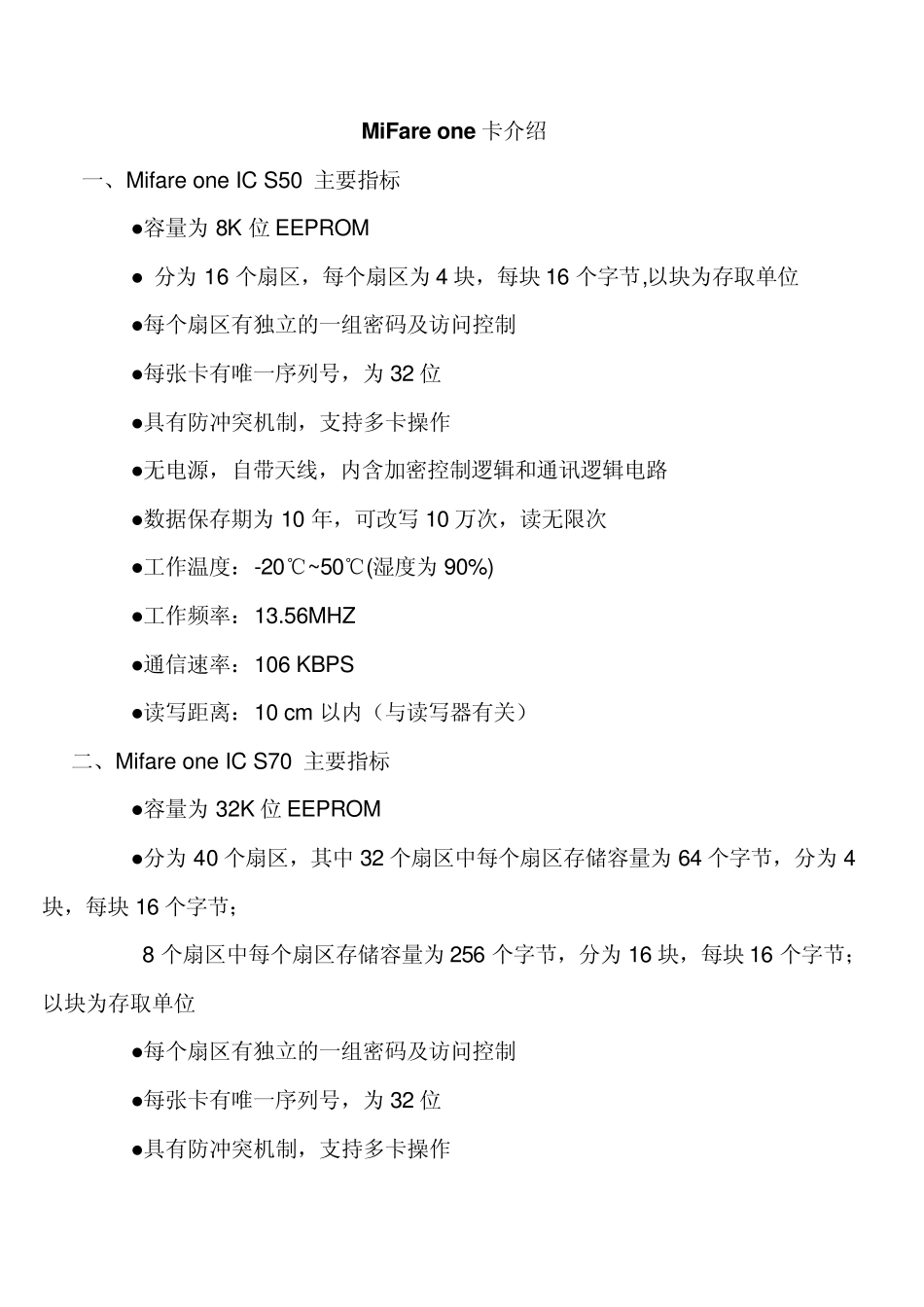

MiFare one 卡介绍 一、Mifare one IC S50 主要指标 ● 容量为8K 位EEPROM ● 分为16 个扇区,每个扇区为4 块,每块16 个字节,以块为存取单位 ● 每个扇区有独立的一组密码及访问控制 ● 每张卡有唯一序列号,为32 位 ● 具有防冲突机制,支持多卡操作 ● 无电源,自带天线,内含加密控制逻辑和通讯逻辑电路 ● 数据保存期为10 年,可改写10 万次,读无限次 ● 工作温度:-20℃~ 50℃(湿度为90%) ● 工作频率:13.56MHZ ● 通信速率:106 KBPS ● 读写距离:10 cm 以内(与读写器有关) 二、Mifare one IC S70 主要指标 ● 容量为32K 位EEPROM ● 分为40 个扇区,其中 32 个扇区中每个扇区存储容量为64 个字节,分为4块,每块16 个字节; 8 个扇区中每个扇区存储容量为256 个字节,分为16 块,每块16 个字节;以块为存取单位 ● 每个扇区有独立的一组密码及访问控制 ● 每张卡有唯一序列号,为32 位 ● 具有防冲突机制,支持多卡操作 ●无电源,自带天线,内含加密控制逻辑和通讯逻辑电路 ●数据保存期为10 年,可改写10 万次,读无限次 ●工作温度:-20℃~50℃(湿度为90%) ●工作频率:13.56MHZ ●通信速率:106 KBPS ●读写距离:10 cm 以内(与读写器有关) 三、M1 射频卡与读写器的通讯 见下图示: 四、工作原理 卡片的电气部分只由一个天线和 ASIC 组成。 天线:卡片的天线是只有几组绕线的线圈,很适于封装到 IS0 卡片中。 ASIC:卡片的 ASIC 由一个高速(106KB 波特率)的 RF 接口,一个控制单元和一个 8K 位 EEPROM 组成。 工作原理:读写器向 M1 卡发一组固定频率的电磁波,卡片内有一个 LC 串联谐振电路,其频率与讯 写器发射的频率相同,在电磁波的激励下,LC 谐振电路产生共振,从而使电容内有了电荷,在这个电 容的另一端,接有一个单向导通的电子泵,将电容内的电荷送到另一个电容内储存,当所积累的电荷 达到 2V 时,此电容可做为电源为其它电路提供工作电压,将卡内数据发射出去或接取读写器的数据。 卡片结构 卡片结构:卡片是以 PVC 为基本材料,附加不同辅助材料制造而成。 塑胶卡片:以一定厚度的 PVC 为卡基,在 PVC 上附加上其它工艺。 磁条卡片:在 PVC 表面附加上磁条。 IC 智能卡:在 PVC 片基上嵌入电子模块。 非接触卡:在 PVC 内置入电子模块和线圈,模块和线圈是不可见的。 个性...
