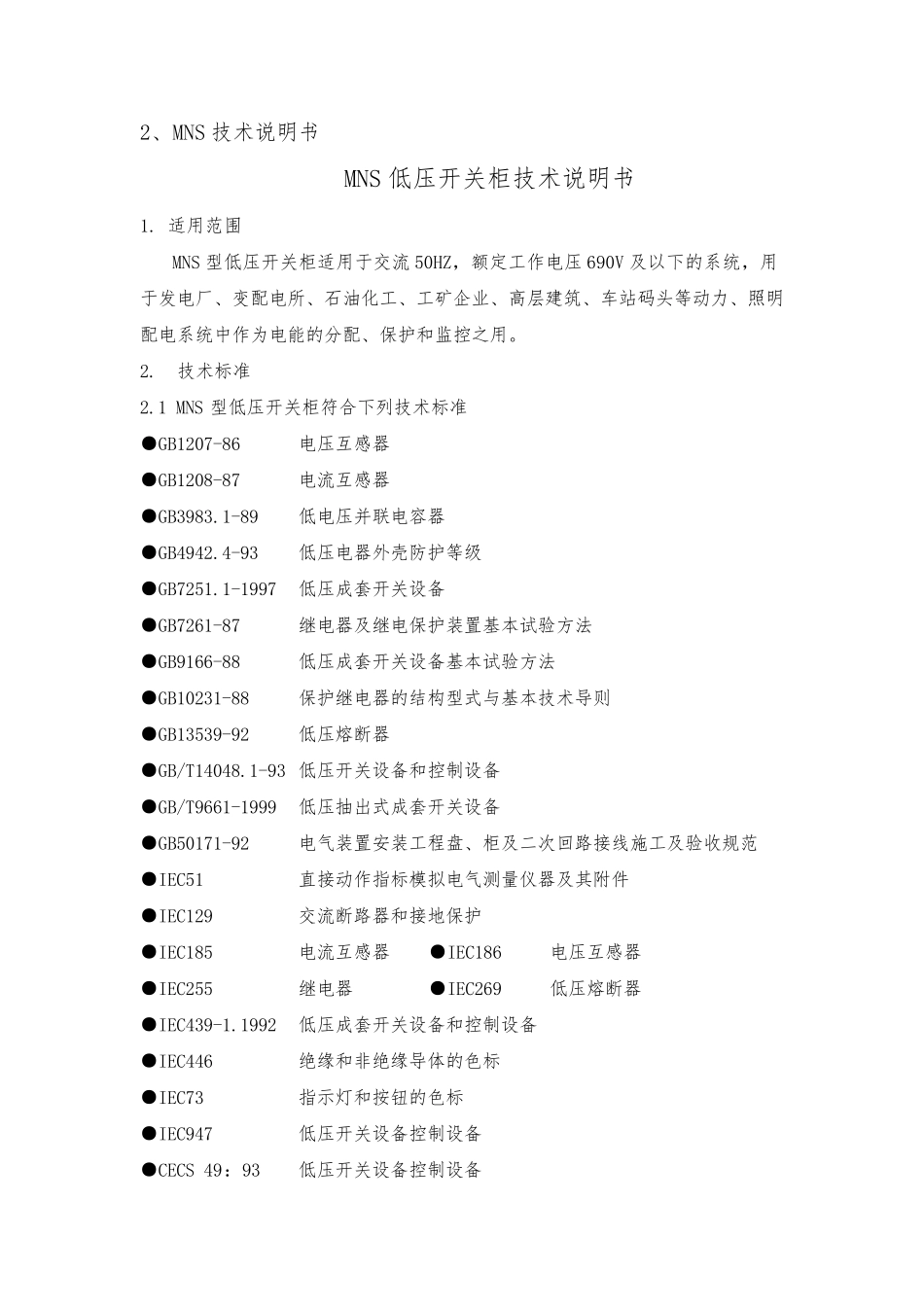

2、MNS 技术说明书 MNS 低压开关柜技术说明书 1. 适用范围 MNS 型低压开关柜适用于交流50HZ，额定工作电压690V 及以下的系统，用于发电厂、变配电所、石油化工、工矿企业、高层建筑、车站码头等动力、照明配电系统中作为电能的分配、保护和监控之用。 2. 技术标准 2.1 MNS 型低压开关柜符合下列技术标准 ●GB1207-86 电压互感器 ●GB1208-87 电流互感器 ●GB3983.1-89 低电压并联电容器 ●GB4942.4-93 低压电器外壳防护等级 ●GB7251.1-1997 低压成套开关设备 ●GB7261-87 继电器及继电保护装置基本试验方法 ●GB9166-88 低压成套开关设备基本试验方法 ●GB10231-88 保护继电器的结构型式与基本技术导则 ●GB13539-92 低压熔断器 ●GB/T14048.1-93 低压开关设备和控制设备 ●GB/T9661-1999 低压抽出式成套开关设备 ●GB50171-92 电气装置安装工程盘、柜及二次回路接线施工及验收规范 ●IEC51 直接动作指标模拟电气测量仪器及其附件 ●IEC129 交流断路器和接地保护 ●IEC185 电流互感器 ●IEC186 电压互感器 ●IEC255 继电器 ●IEC269 低压熔断器 ●IEC439-1.1992 低压成套开关设备和控制设备 ●IEC446 绝缘和非绝缘导体的色标 ●IEC73 指示灯和按钮的色标 ●IEC947 低压开关设备控制设备 ●CECS 49：93 低压开关设备控制设备 3 使用环境条件 3.1 周围空气温度不高于40C，不低于-30C，并且24h 内其平均温度不高于+35C。 3.2 大气条件，空气清洁，相对湿度在最高温度为+40C 时不超过50%。在较低温度时允许有较高的相对湿度。例如：+20C 时相对湿度为90%。但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。 3.3 海拔高度不超过2000m。 3.4 地震烈度8 度; 3.5 运行于无火灾、爆 炸 危 险 、严 重 污 秽 、化学 腐 蚀 及 剧 烈震动 的场所 。 4 产品 特 点 设 计 紧 凑 ：以 较小 的空间 能容 纳 较多 的功 能单 元 结 构 通 用性 强 ，组 装 灵 活 ：以 25mm 为模 数 的C 型 材 能满 足 各 种结 构 型 式 `防 护 等 级 及 使用环境的要 求。 采用标准模 块设 计 ：分别可组 成保护 、 操作、 转换、 控制、 调节、测定、指示等 标准单 元 ，用户可根拒需要 任意选用组 装 。以 200余种 零件可以 组 成不同方案 的柜 架 结 构 和 抽 屉 单 元 。 安...
