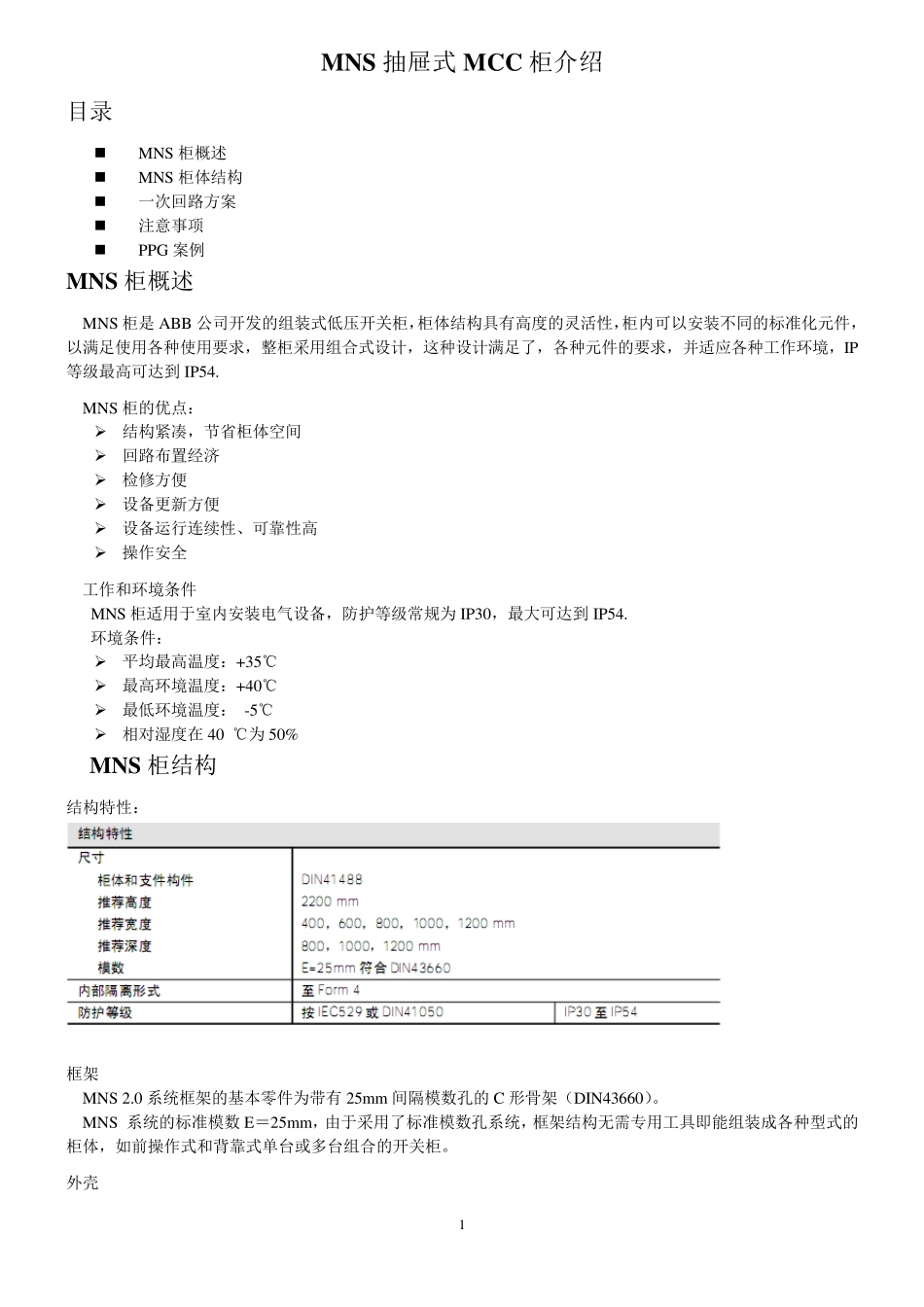

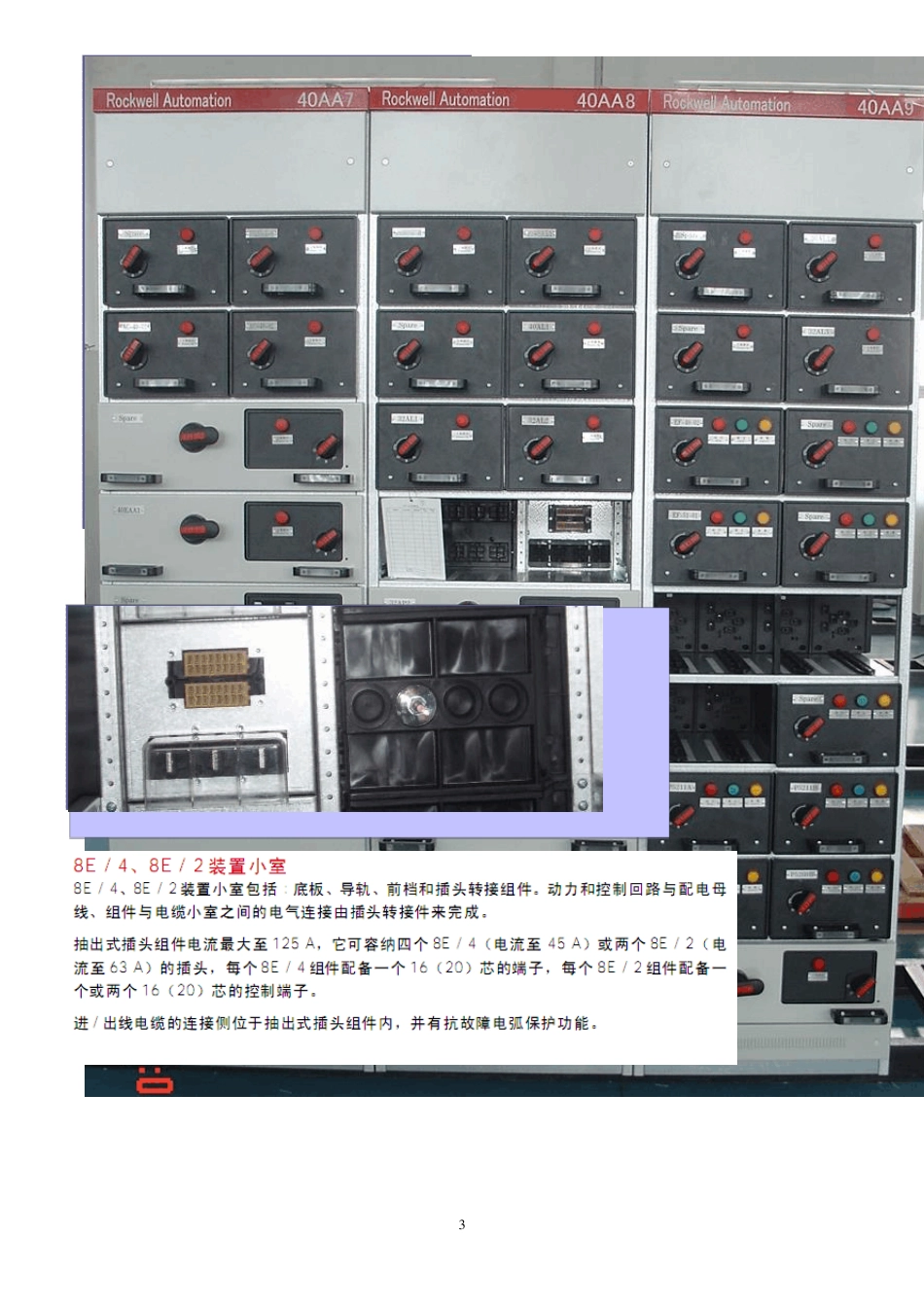

1 MNS抽屉式MCC 柜介绍 目录 MNS 柜概述 MNS 柜体结构 一次回路方案 注意事项 PPG 案例 MNS柜概述 MNS 柜是ABB 公司开发的组装式低压开关柜,柜体结构具有高度的灵活性,柜内可以安装不同的标准化元件,以满足使用各种使用要求,整柜采用组合式设计,这种设计满足了,各种元件的要求,并适应各种工作环境,IP等级最高可达到IP54. MNS 柜的优点: ➢ 结构紧凑,节省柜体空间 ➢ 回路布置经济 ➢ 检修方便 ➢ 设备更新方便 ➢ 设备运行连续性、可靠性高 ➢ 操作安全 工作和环境条件 MNS 柜适用于室内安装电气设备,防护等级常规为IP30,最大可达到IP54. 环境条件: ➢ 平均最高温度:+35℃ ➢ 最高环境温度:+40℃ ➢ 最低环境温度: -5℃ ➢ 相对湿度在 40 ℃为50% MNS柜结构 结构特性: 框架 MNS 2.0 系统框架的基本零件为带有25m m 间隔模数孔的C 形骨架(DIN43660)。 MNS 系统的标准模数 E=25m m ,由于采用了标准模数孔系统,框架结构无需专用工具即能组装成各种型式的柜体,如前操作式和背靠式单台或多台组合的开关柜。 外壳 2 MNS 2.0 系统按不同的使用要求,可设计出不同防护等级的外壳。后操作和联屏柜可选用正面防护等级为IP30的外壳,全封闭外壳防护等级为IP40-IP54(抽出式开关柜均为全封闭结构)。铰链框架可作安装电子器件和仪表板用,也可作装置框架用。铰链框架的安装位置上可加带/不带观察孔的盖板。柜底部可提供底板,加装法兰板后可安装电缆槽。门板和外壳可装配单个/多个通风口,顶板可为全通风型(IP40 和IP41)。 柜架结构 抽出式开关柜可分为:装置小室、母线小室和平电缆小室。 尺寸(高*宽*深):2200m m *1000m m *600/800/1000/1200m m . 抽出式组件由组件本身和组件安装小室两部分组成,动力单元和控制单元的组件为抽出式安装,标准规格为8E/4、8E/2、8E、16E、24E。4 个8E/4 或 2 个8E/2 组件可以水平安装在 600m m 宽的装置小室内,组件高度为8E(200MM)。8E、16E、24E 的单个组件就需要600m m 宽的装置小室,组件的高度就是组件规格所指的尺寸。 抽出式组件作抽出操作时,开关柜的主电源不必切断。在相邻组件不断电的情况下操作组件插入/抽出,不会发生触电的危险。 多功能隔板 在抽出式或固定式和抽出式混合设计的开关柜中,配电母线(直角 L 型截面50*30*5m m )安装在绝缘多功能分隔板中,...
