桥架弯头制作方法范制VIP免费

桥架弯头制作方法范制_第1页
1/6
桥架弯头制作方法范制_第2页
2/6
桥架弯头制作方法范制_第3页
3/6

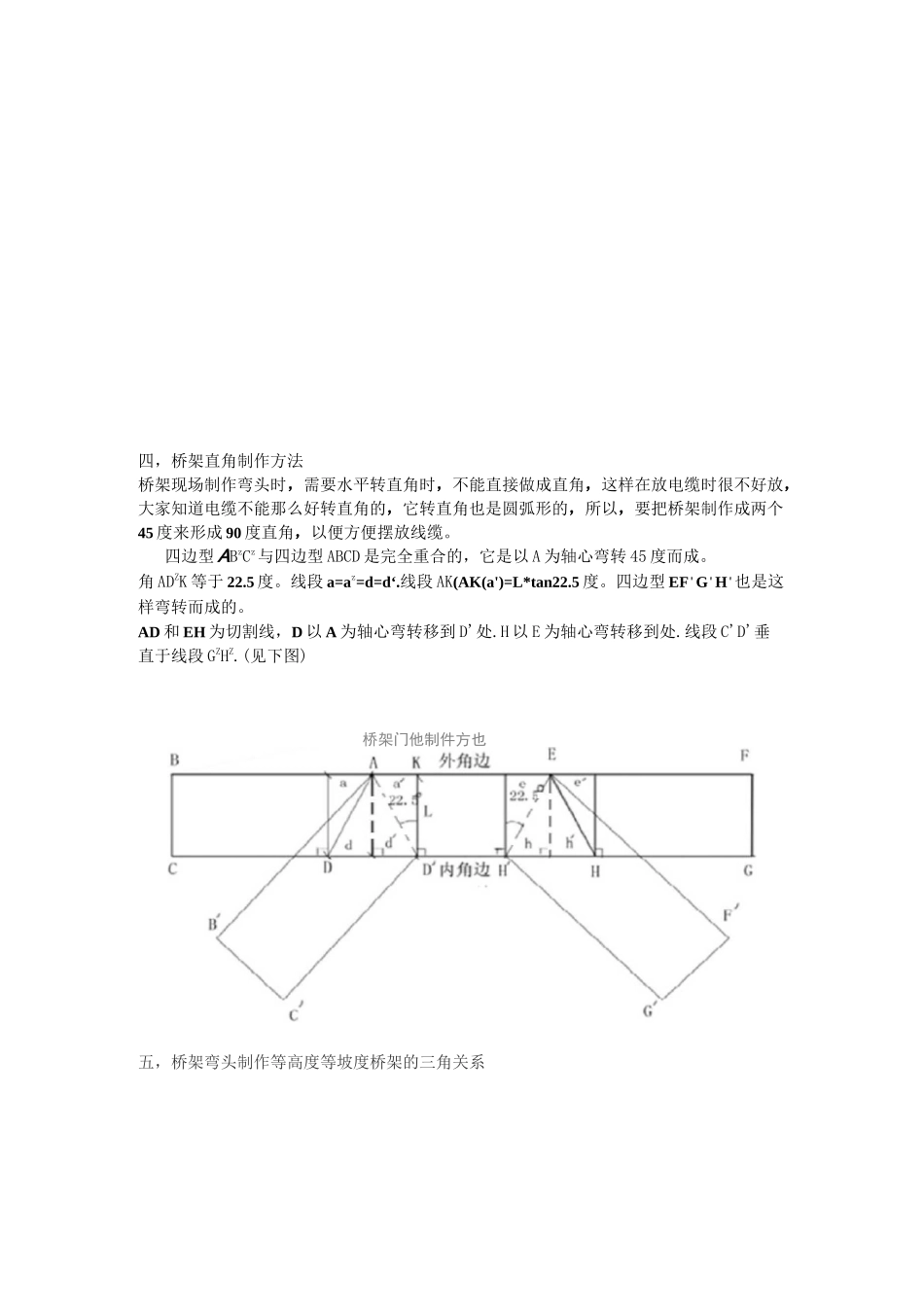

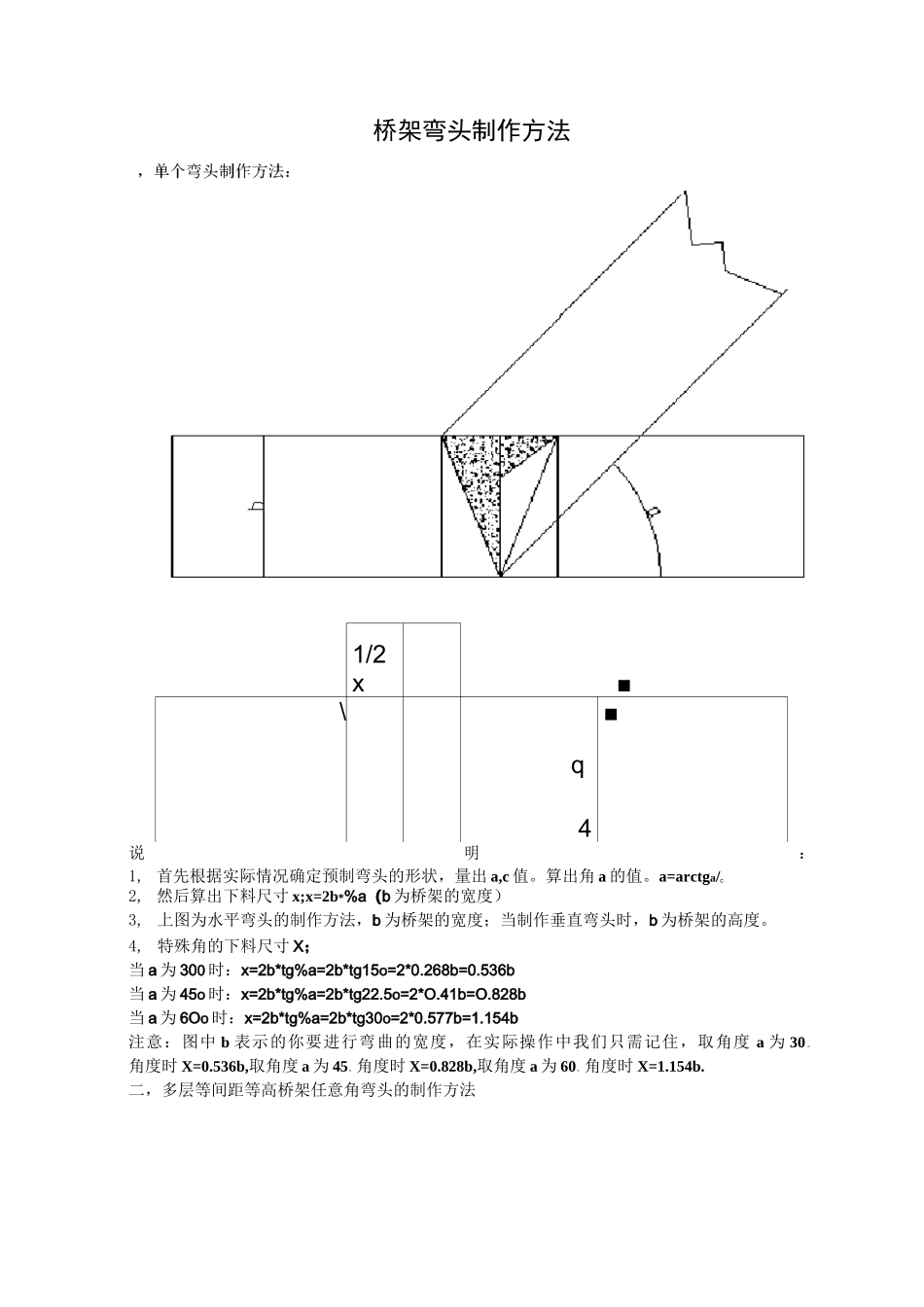

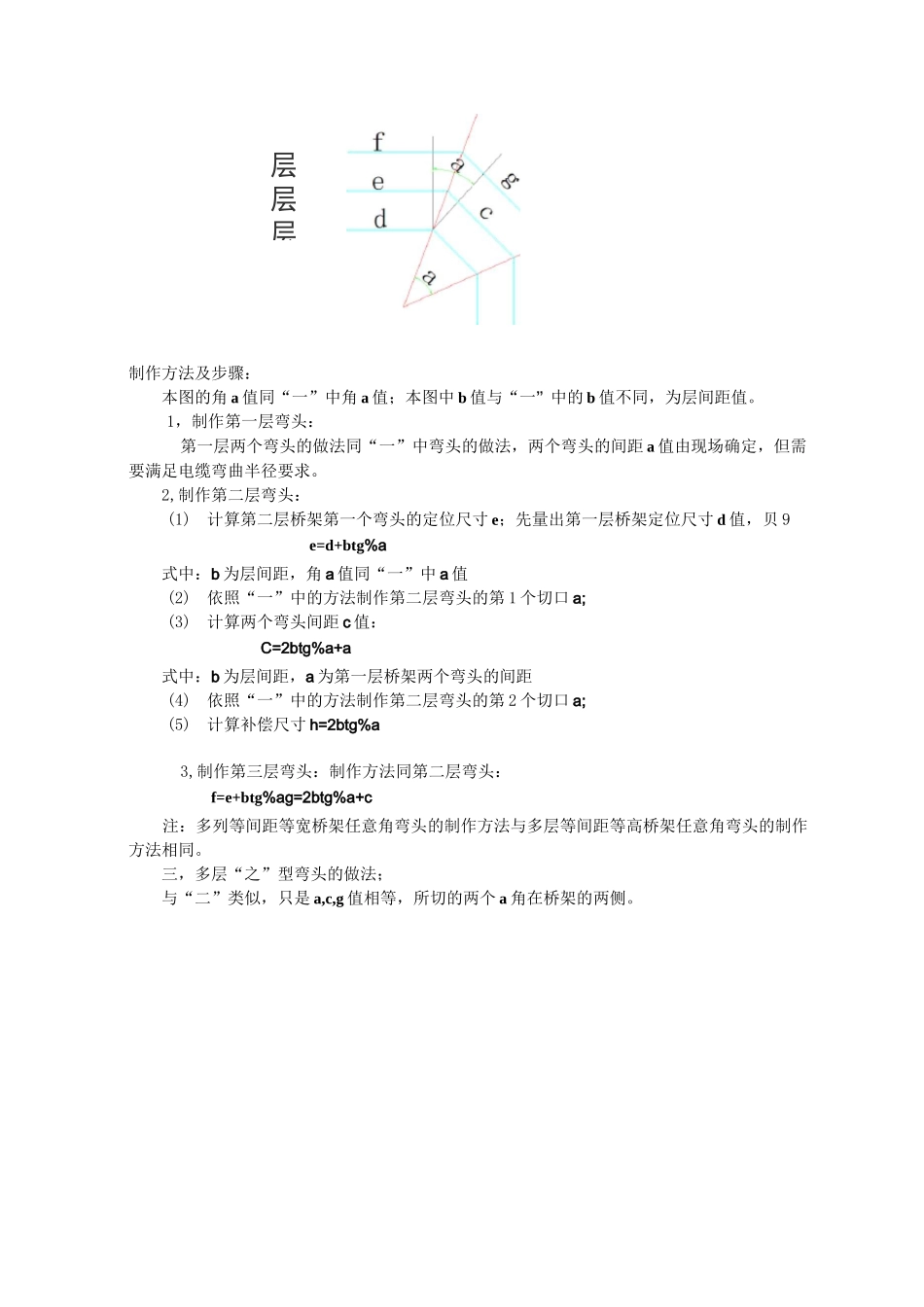

桥架弯头制作方法1/2x■\q4■4说明:1, 首先根据实际情况确定预制弯头的形状,量出 a,c 值。算出角 a 的值。a=arctga/c2, 然后算出下料尺寸 x;x=2b*%a(b 为桥架的宽度)3, 上图为水平弯头的制作方法,b 为桥架的宽度;当制作垂直弯头时,b 为桥架的高度。4, 特殊角的下料尺寸 X;当 a 为 300 时:x=2b*tg%a=2b*tg15o=2*0.268b=0.536b当 a 为 45o 时:x=2b*tg%a=2b*tg22.5o=2*O.41b=O.828b当 a 为 6Oo 时:x=2b*tg%a=2b*tg30o=2*0.577b=1.154b注意:图中 b 表示的你要进行弯曲的宽度,在实际操作中我们只需记住,取角度 a 为 30 。角度时 X=0.536b,取角度 a 为 45。角度时 X=0.828b,取角度 a 为 60。角度时 X=1.154b.二,多层等间距等高桥架任意角弯头的制作方法层层层制作方法及步骤:本图的角 a 值同“一”中角 a 值;本图中 b 值与“一”中的 b 值不同,为层间距值。1,制作第一层弯头:第一层两个弯头的做法同“一”中弯头的做法,两个弯头的间距 a 值由现场确定,但需要满足电缆弯曲半径要求。2,制作第二层弯头:(1)计算第二层桥架第一个弯头的定位尺寸 e;先量出第一层桥架定位尺寸 d 值,贝 9e=d+btg%a式中:b 为层间距,角 a 值同“一”中 a 值(2)依照“一”中的方法制作第二层弯头的第 1 个切口 a;(3)计算两个弯头间距 c 值:C=2btg%a+a式中:b 为层间距,a 为第一层桥架两个弯头的间距(4)依照“一”中的方法制作第二层弯头的第 2 个切口 a;(5)计算补偿尺寸 h=2btg%a3,制作第三层弯头:制作方法同第二层弯头:f=e+btg%ag=2btg%a+c注:多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。三,多层“之”型弯头的做法;与“二”类似,只是 a,c,g 值相等,所切的两个 a 角在桥架的两侧。四,桥架直角制作方法桥架现场制作弯头时,需要水平转直角时,不能直接做成直角,这样在放电缆时很不好放,大家知道电缆不能那么好转直角的,它转直角也是圆弧形的,所以,要把桥架制作成两个45 度来形成 90 度直角,以便方便摆放线缆。四边型 ABzCz与四边型 ABCD 是完全重合的,它是以 A 为轴心弯转 45 度而成。角 ADZK 等于 22.5 度。线段 a=az=d=d‘.线段 AK(AK(a')=L*tan22.5 度。四边型 EF'G'H'也是这样弯转而成的。AD 和 EH 为切割线,D 以 A 为轴心弯转移到 D'处.H 以 E 为轴心弯转移到处.线段 C'D'...
