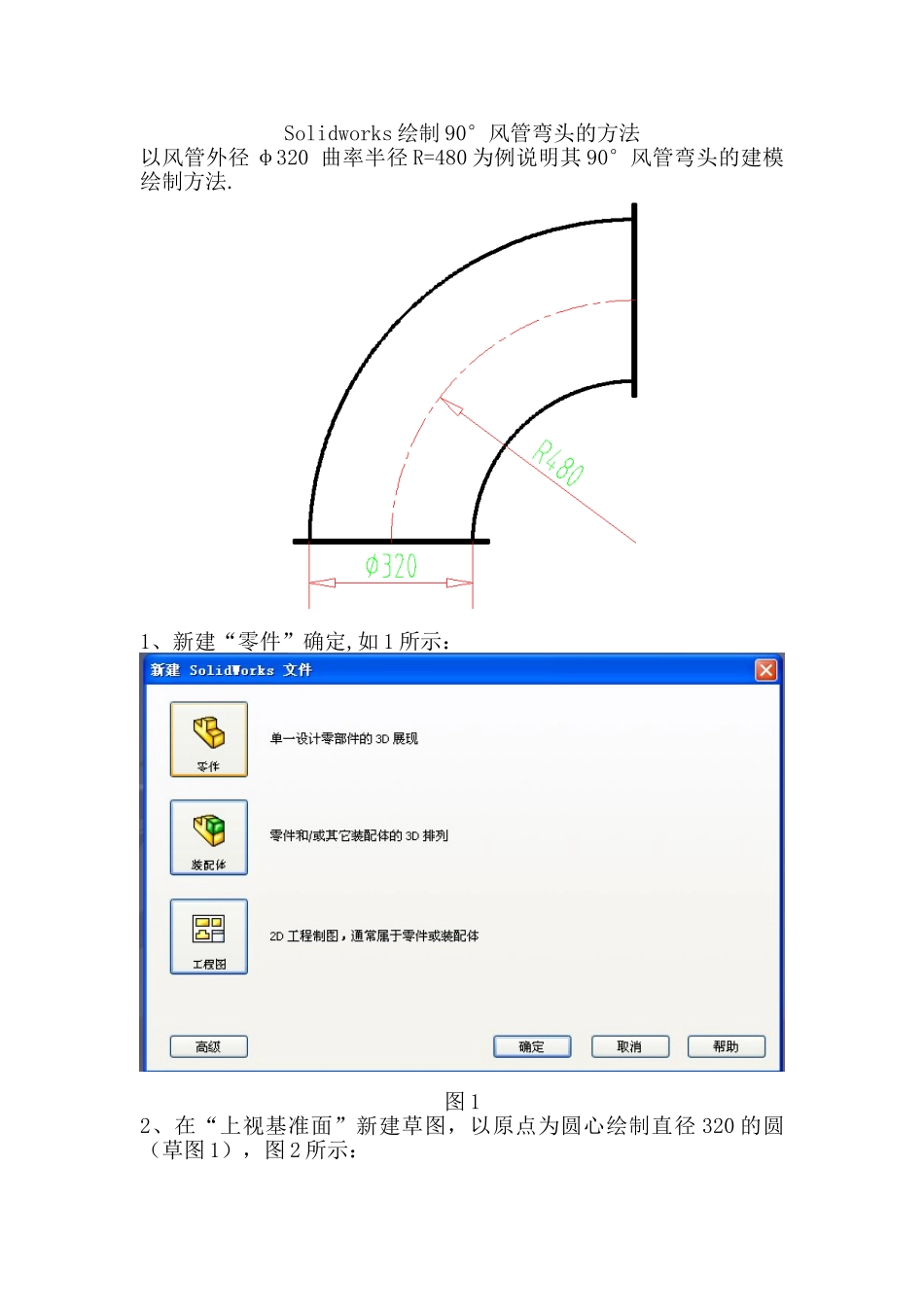

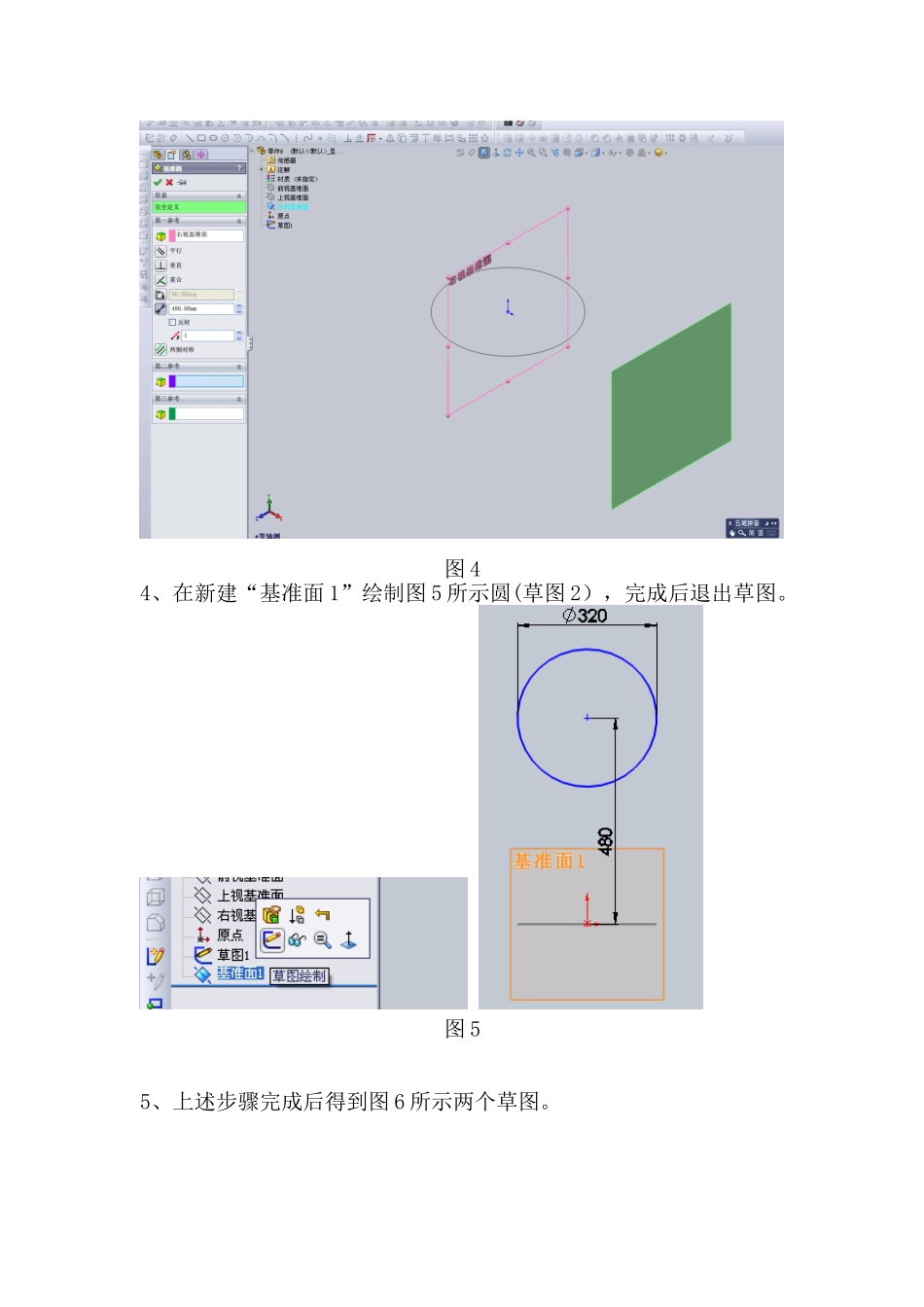

Solidworks 绘制 90°风管弯头的方法以风管外径 φ320 曲率半径 R=480 为例说明其 90°风管弯头的建模绘制方法.1、新建“零件”确定,如 1 所示：图 12、在“上视基准面”新建草图，以原点为圆心绘制直径 320 的圆（草图 1），图 2 所示：图 2完成后退出草图。3、新建一个“基准面”，第一参考面选择“右视基准面"，选距离为 480（因 R=480）图 3、4 所示，选“√”确定。图 3图 44、在新建“基准面 1”绘制图 5 所示圆(草图 2），完成后退出草图。 图 55、上述步骤完成后得到图 6 所示两个草图。图 66、选绘制 3D 草图，在“基准面 1"从圆心绘制一条与 Y 轴重合的中心线图 7 所示 图 77、在“上视基准面"从圆心绘制一条与 X 轴重合的中心线,并进行裁剪后，得到图 8 所示 图 88、以两条中心线交点为圆心绘制经过草图 1 或草图 2 圆心的圆，其直径应为 φ960,再绘制 φ640、φ1280 圆，如图 9 所示：图 910、延伸两条中心线与 φ1280 圆相交，如图 10 所示，：图 1011、裁剪 φ640、φ960、φ1280 三个圆,得到如图 11 所示图 1112 、 选 中 φ960 圆 弧 设 置 为 “ 作 为 构 造 线 ” ， 删 除 标 注 的φ640、φ1280 尺寸后，对 φ640、φ1280 圆弧添加几何关系，使两个端点分别与草图 1、2 重合,再标注尺寸得到如图 12 所示图形:图 1213、退出草图，选择“放样”,对话框中“轮廓”选择草图 1、2，起 始 / 结 束 约 束 （ C ） 均 选 择 “ 垂 直 于 轮 廓 ” ， 引 导 线 选 择“R320（φ640）、R640（φ1280）圆弧”，得到如图 13 所示图 1314。确定后,得到图 14 所示图形。图 1415、进行抽壳即可所需要风管。图 15
