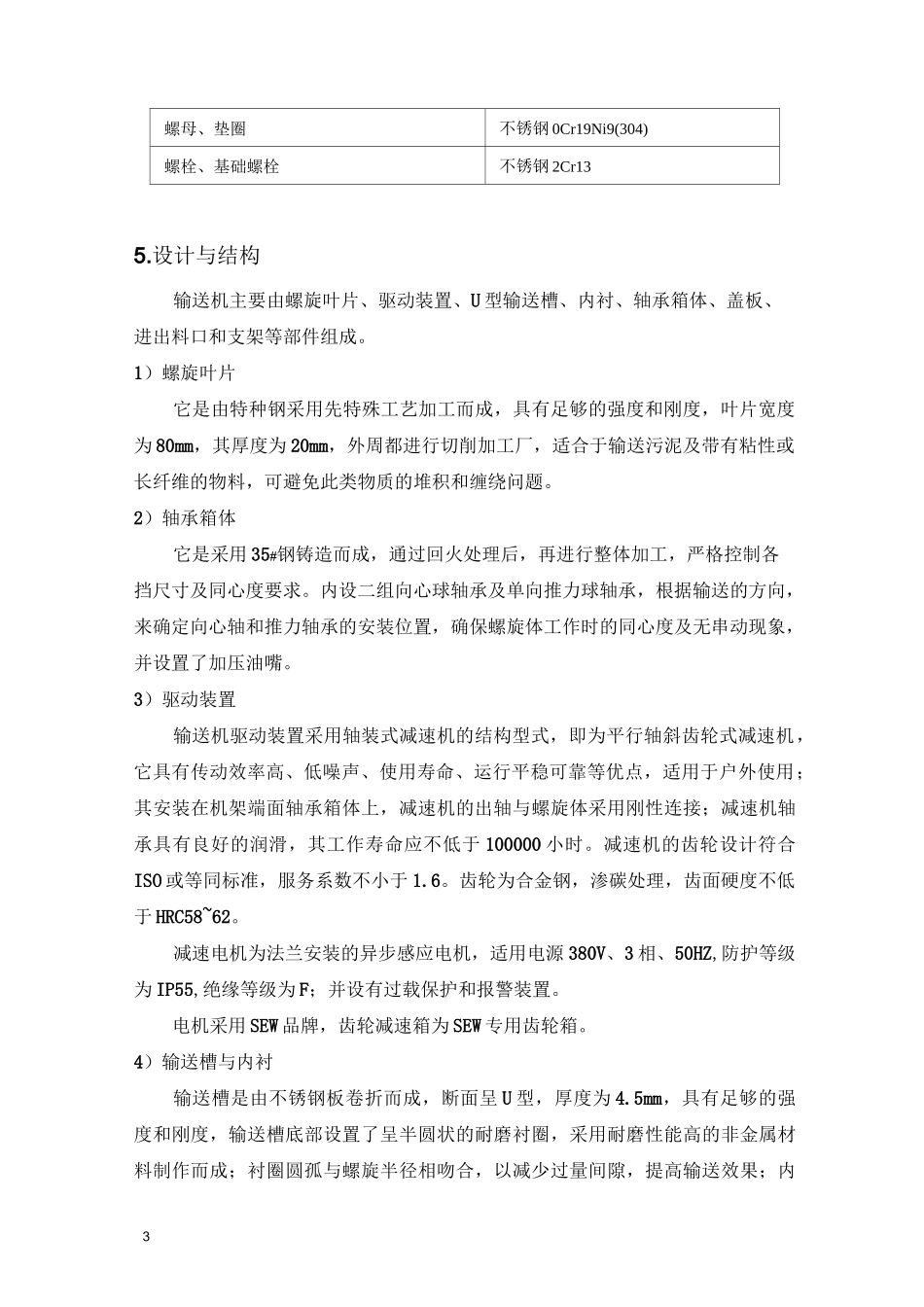

1无轴螺旋输送机技术描述1.总述本输送机按照 JB/T7679-1995“螺旋输送机”建设部行业标准及招标文件要求的尺寸进行设计和制造。本输送机采用无轴螺旋结构形式，主要适用于污水处理中污物的输送。其主要工作原理是当物料从格栅卸料口落入输送机的进料口，通过螺旋叶片将物料推移滑行，沿 U 型输送槽送至出料口后，出料口与其它设备配套，将物料进行下一步处理。2.供货范围无轴螺旋输送机为成套装置，并配备螺旋槽支架、螺旋槽盖板、冲洗管接口、尾端排水管接口、基础螺栓、相邻联接设备的进出料接口等安全和有效运行所必需的附件。设备编号名称设备数量安装位置控制箱编号备注Y01M-02无轴螺旋输送机1 台粗格栅井1SB71义亭分厂Y01M-11无轴螺旋输送机1 台细格栅渠1SB81义亭分厂S01M-02无轴螺旋输送机1 台粗格栅井1SB71苏溪分厂S01M-10无轴螺旋输送机1 台细格栅渠1SB81苏溪分厂3.技术参数及条件a. 无轴螺旋输送机与相邻设备联接的进料口和出料口，应按招标图所确定的位置和尺寸配置；b. 设计与制造应执行 JB/T7679—1955 标准的规定；c. 无轴螺旋输送机应适用于城市生活污水栅渣的输送；d. 工艺参数表：1）义亭分厂设备编号Y01M-02Y01M-112输送物料粗栅渣细栅渣工作能力(m3/d)7 万 m3/d7 万 m3/d栅渣量lm3/10000m30.7m3/10000m3输送量(m3/h)3.03.0机长(m)5.5m6.7m螺旋叶片直径(mm)300mm300mm功率2.2KW2.2KW平台基础面至卸料接口的高度750(根据设备可适当调750(根据设备可适当调(mm)整)整)备注附立管 3.5m2)苏溪分厂设备编号S01M-02S01M-11输送物料粗栅渣细栅渣工作能力(m3/d)4 万 m3/d4 万 m3/d栅渣量1m3/10000m30.7m3/10000m3输送量(m3/h)3.03.0机长(m)4.5m3.5m螺旋叶片直径(mm)300mm300mm功率2.2KW2.2KW平台基础面至卸料接口的高度750(根据设备可适当调750(根据设备可适当调(mm)整)整)备注附立管 3.5m4.设备材质螺旋叶片不锈钢 2Cr13螺旋轴不锈钢 1Cr18Ni9Ti输送槽体、盖板不锈钢 1Cr18Ni9Ti支架不锈钢 1Cr18Ni9Ti3螺母、垫圈不锈钢 0Cr19Ni9(304)螺栓、基础螺栓不锈钢 2Cr135.设计与结构输送机主要由螺旋叶片、驱动装置、U 型输送槽、内衬、轴承箱体、盖板、进出料口和支架等部件组成。1）螺旋叶片它是由特种钢采用先特殊工艺加工而成，具有足够的强度和刚度，叶片宽度为 80mm，其厚度为 20mm，外周都进行切削加工厂，适合于输送污泥及带有粘性或长纤维的物料，可避免此类物质的堆积和缠绕问题。2）轴承箱体它是采...
