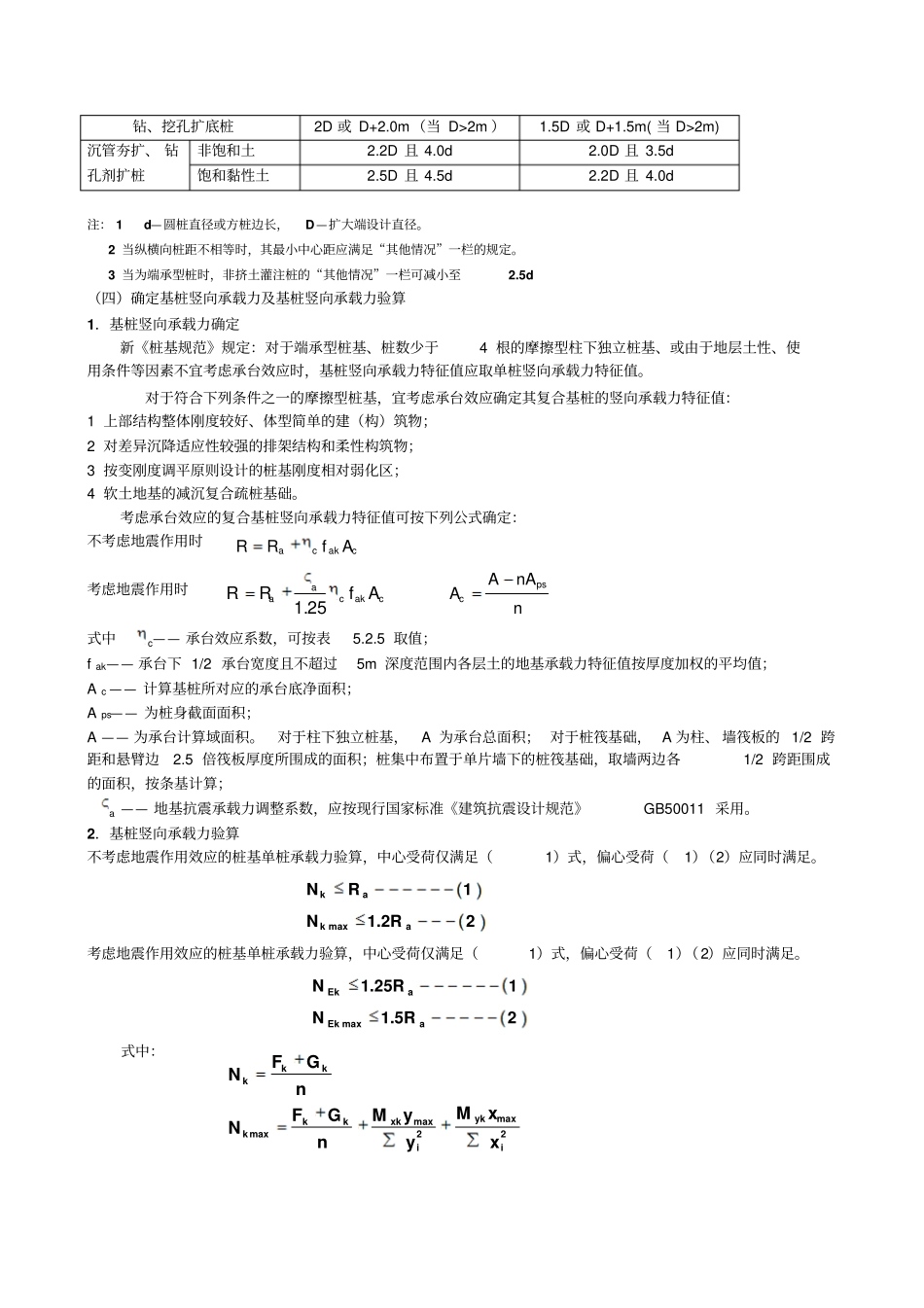

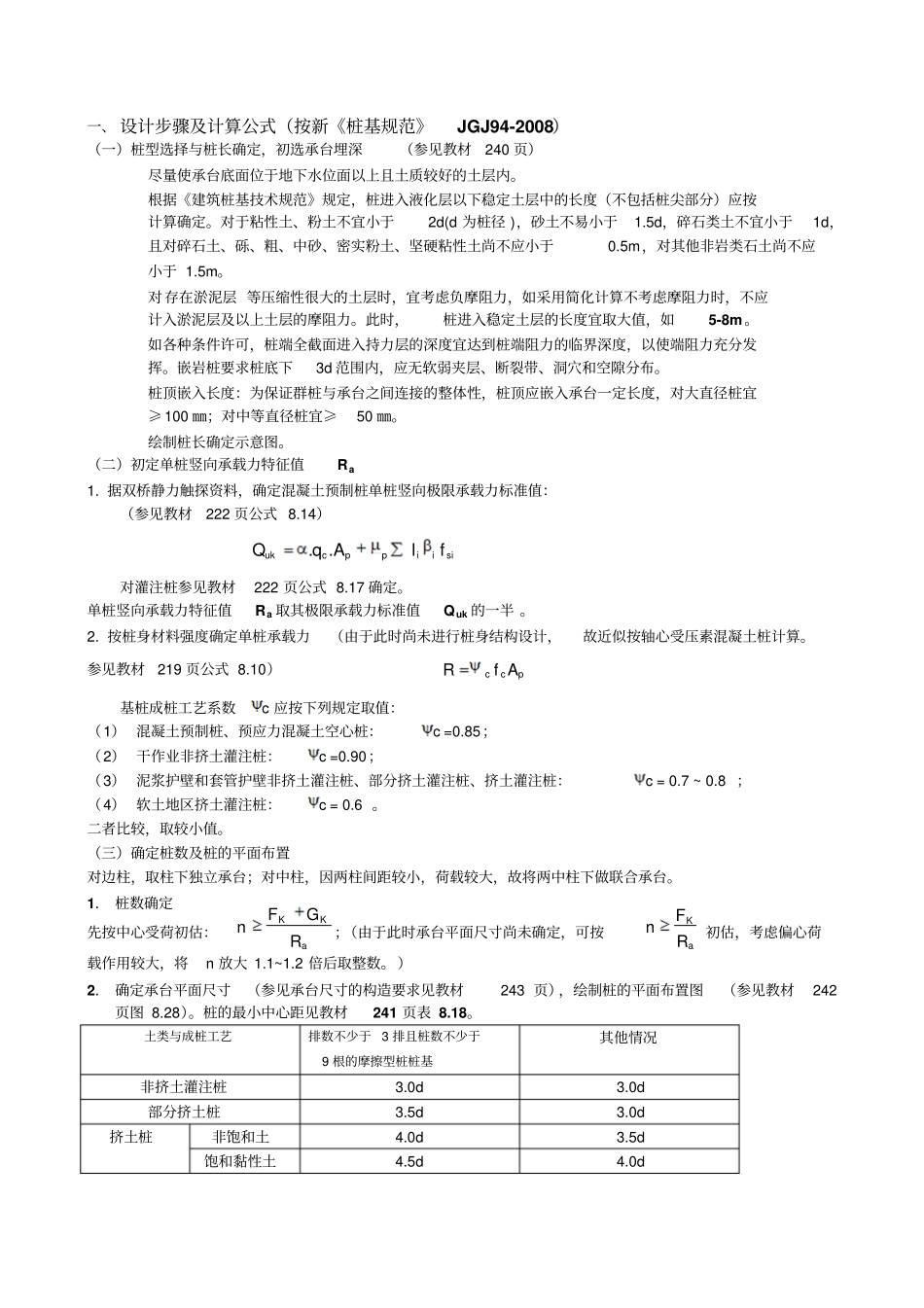

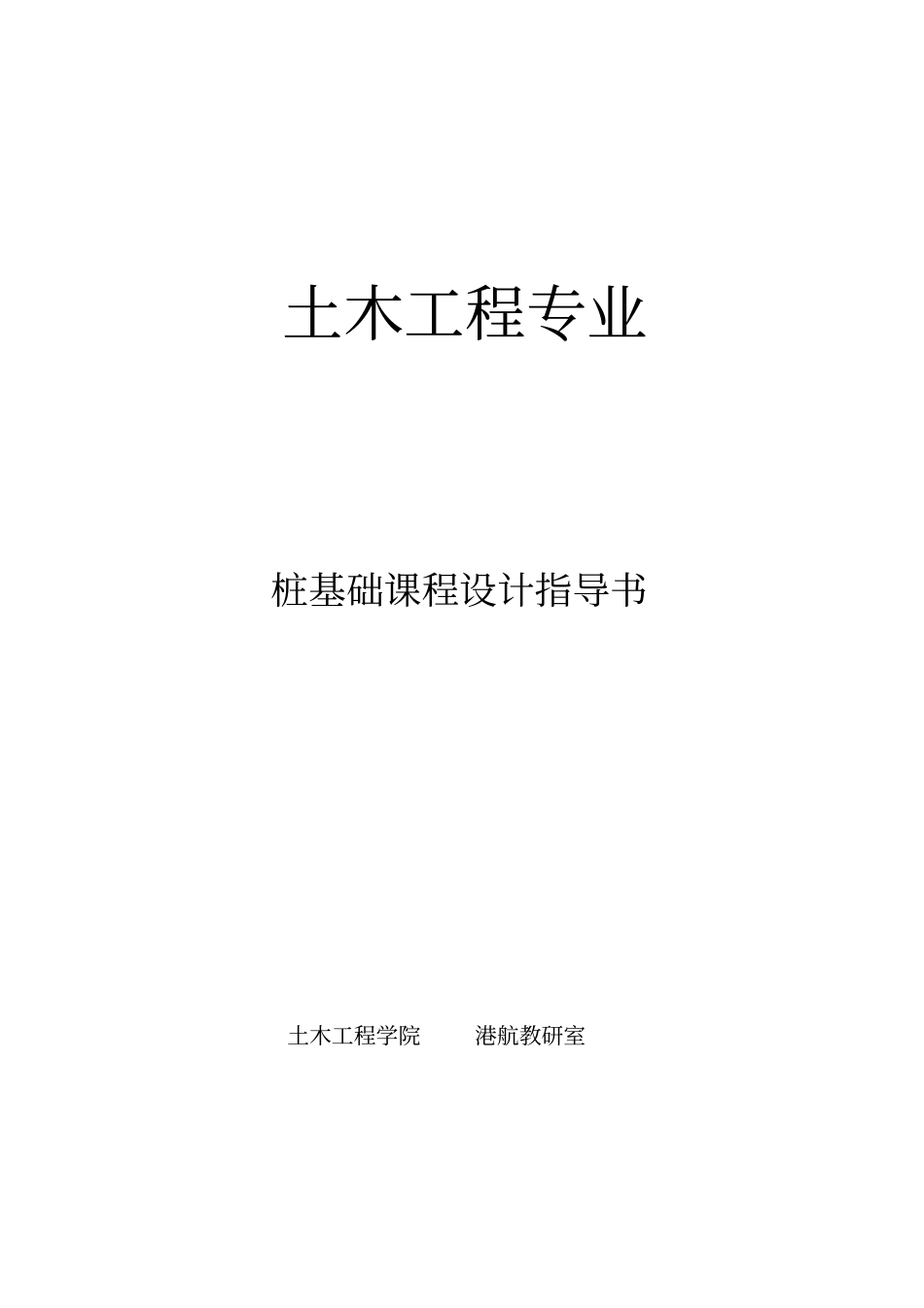

土木工程专业桩基础课程设计指导书土木工程学院港航教研室一、 设计步骤及计算公式（按新《桩基规范》JGJ94-2008）（一）桩型选择与桩长确定，初选承台埋深（参见教材240 页）尽量使承台底面位于地下水位面以上且土质较好的土层内。根据《建筑桩基技术规范》规定，桩进入液化层以下稳定土层中的长度（不包括桩尖部分）应按计算确定。对于粘性土、粉土不宜小于2d(d 为桩径 )，砂土不易小于1.5d，碎石类土不宜小于1d，且对碎石土、砾、粗、中砂、密实粉土、坚硬粘性土尚不应小于0.5m，对其他非岩类石土尚不应小于 1.5m。对存在淤泥层 等压缩性很大的土层时，宜考虑负摩阻力，如采用简化计算不考虑摩阻力时，不应计入淤泥层及以上土层的摩阻力。此时，桩进入稳定土层的长度宜取大值，如5-8m。如各种条件许可，桩端全截面进入持力层的深度宜达到桩端阻力的临界深度，以使端阻力充分发挥。嵌岩桩要求桩底下3d 范围内，应无软弱夹层、断裂带、洞穴和空隙分布。桩顶嵌入长度：为保证群桩与承台之间连接的整体性，桩顶应嵌入承台一定长度，对大直径桩宜≥100 ㎜；对中等直径桩宜≥50 ㎜。绘制桩长确定示意图。（二）初定单桩竖向承载力特征值Ra 1. 据双桥静力触探资料，确定混凝土预制桩单桩竖向极限承载力标准值：（参见教材222 页公式 8.14）..ukcppiisiQq Alf对灌注桩参见教材222 页公式 8.17 确定。单桩竖向承载力特征值Ra 取其极限承载力标准值Quk 的一半 。2. 按桩身材料强度确定单桩承载力（由于此时尚未进行桩身结构设计，故近似按轴心受压素混凝土桩计算。参见教材219 页公式 8.10）ccpRf A基桩成桩工艺系数c 应按下列规定取值：（1） 混凝土预制桩、预应力混凝土空心桩：c =0.85；（2） 干作业非挤土灌注桩：c =0.90；（3） 泥浆护壁和套管护壁非挤土灌注桩、部分挤土灌注桩、挤土灌注桩：c = 0.7 ~ 0.8 ；（4） 软土地区挤土灌注桩：c = 0.6 。二者比较，取较小值。（三）确定桩数及桩的平面布置对边柱，取柱下独立承台；对中柱，因两柱间距较小，荷载较大，故将两中柱下做联合承台。1． 桩数确定先按中心受荷初估：；（由于此时承台平面尺寸尚未确定，可按初估，考虑偏心荷载作用较大，将n 放大 1.1~1.2 倍后取整数。）2． 确定承台平面尺寸（参见承台尺寸的构造要求见教材243 页），绘制桩的平面布置图（参见教材242页图 8.28）。桩的最小中心距见教材241 页表 8.18。土类与成桩工艺排数不少...
