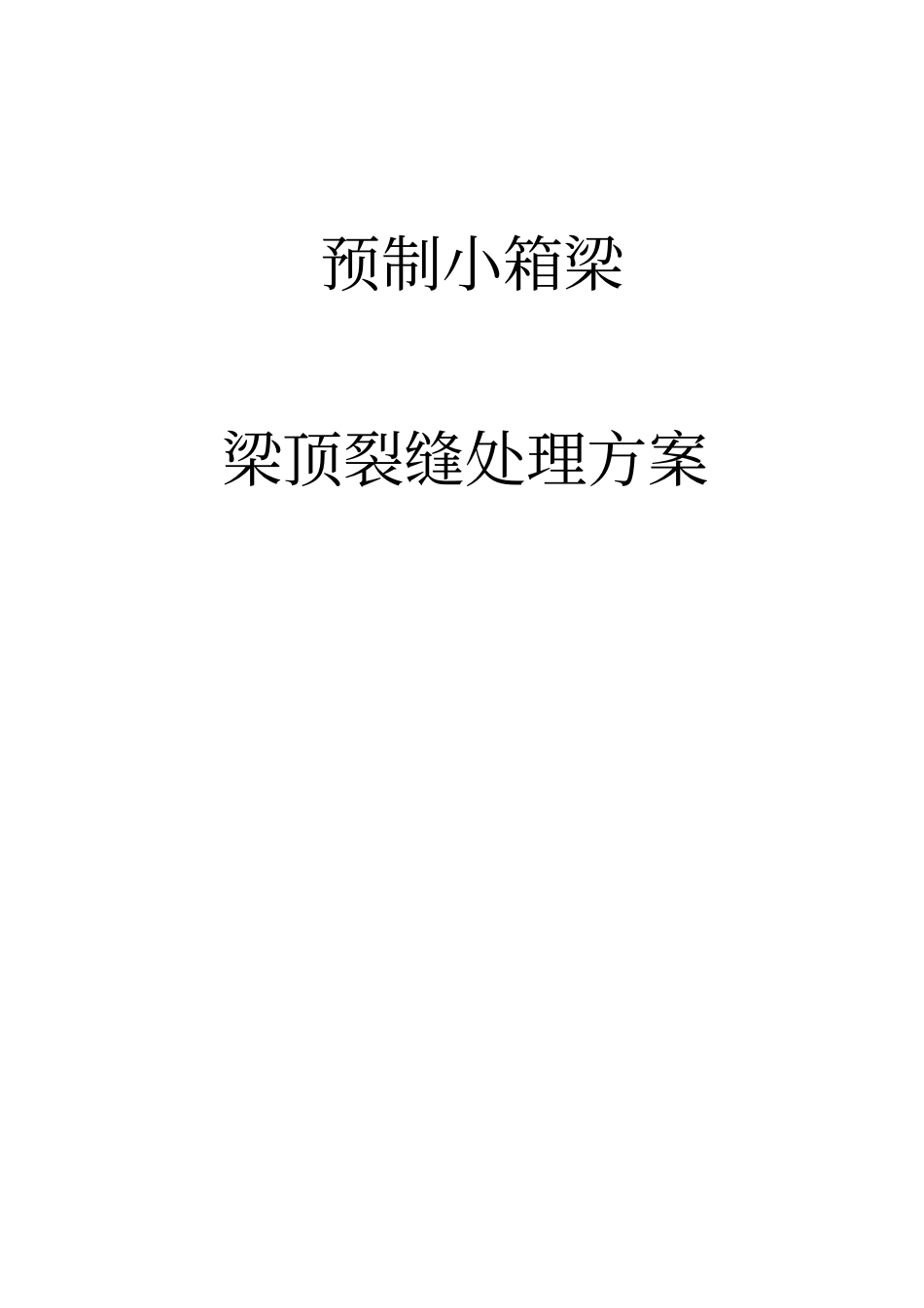

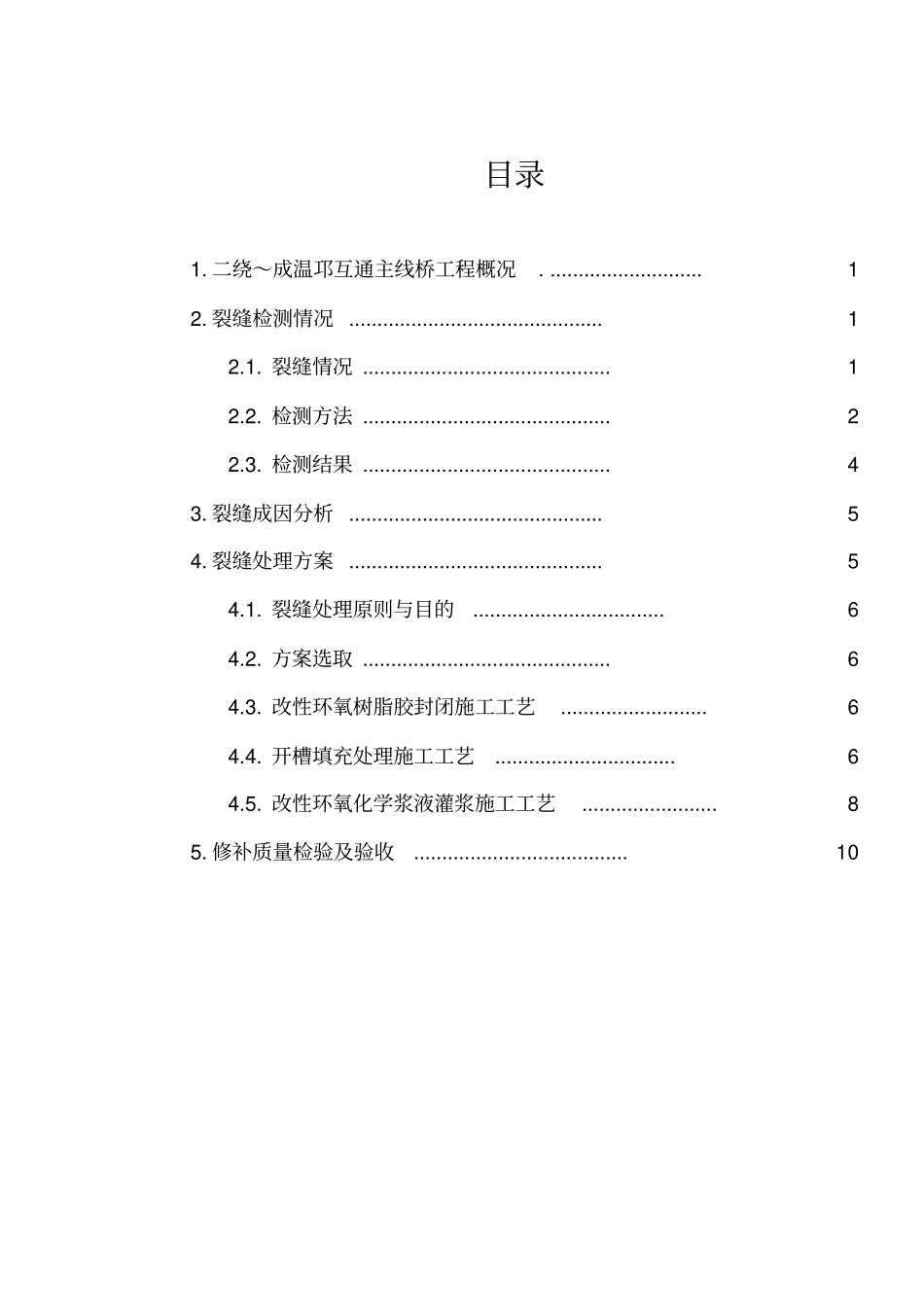

预制小箱梁梁顶裂缝处理方案目录1. 二绕～成温邛互通主线桥工程概况. ........................... 12. 裂缝检测情况 ............................................. 12.1. 裂缝情况 ............................................ 12.2. 检测方法 ............................................ 22.3. 检测结果 ............................................ 43. 裂缝成因分析 ............................................. 54. 裂缝处理方案 ............................................. 54.1. 裂缝处理原则与目的.................................. 64.2. 方案选取 ............................................ 64.3. 改性环氧树脂胶封闭施工工艺.......................... 64.4. 开槽填充处理施工工艺................................ 64.5. 改性环氧化学浆液灌浆施工工艺........................ 85. 修补质量检验及验收 ...................................... 10预制小箱梁顶裂缝处理方案1. 工程概况XXXX高速公路位于 XXXX，主线桥全长 1140.1m，全桥左右幅各12 联。其中上部结构除左、右幅第 5、6 联、左幅第 12 联采用预应力砼现浇连续箱梁外，其余联跨均采用预应力砼预制小箱梁，先简支后桥面连续。下部结构桥台采用肋板台，桥墩采用柱式墩，墩台基础均采用摩擦桩基础。主线桥预制小箱梁共452 片。梁长主要为 12.5m、23.8m、25m三种及部分渐变梁长。中梁梁顶宽度分 2.4m、2.2m 两种，边梁梁顶宽度分2.6m、2.7m 两种。中、边梁梁底宽度均为1m。小箱梁顶板厚度均为18cm，腹板厚度为 18-25cm渐变，底板厚度为20-25cm 渐变。主线桥预制小箱梁采用C50砼，As15.2mm钢绞线，后张法两端对称张拉，张拉控制应力为 0.73fpk=1358Mpa，钢筋尽保护层厚度为2cm。2. 裂缝检测情况2.1. 裂缝情况二绕～成温邛互通主线桥XX-X、XX-X预制小箱梁顶面，距梁顶边缘约60cm，距梁端约3-18m范围内出现多条间断发育的纵向裂缝，每条裂缝长约40-80cm，裂缝走势蜿蜒曲折，周围伴生裂缝较少，如下图：图 1 26Y-4梁顶裂缝图 2 25Y-3梁顶裂缝2.2. 检测方法我部聘请具备相应资质的检测公司，通过超声波裂缝检测仪、高倍显微镜等专业仪器对裂缝情况进行了无损检测，并对裂缝典型位置进行了开槽检测，如图：图 3 超声波裂缝检测图 4 显微镜裂缝宽度检测图 5 裂缝深度开槽检测图 6 裂缝长度...
