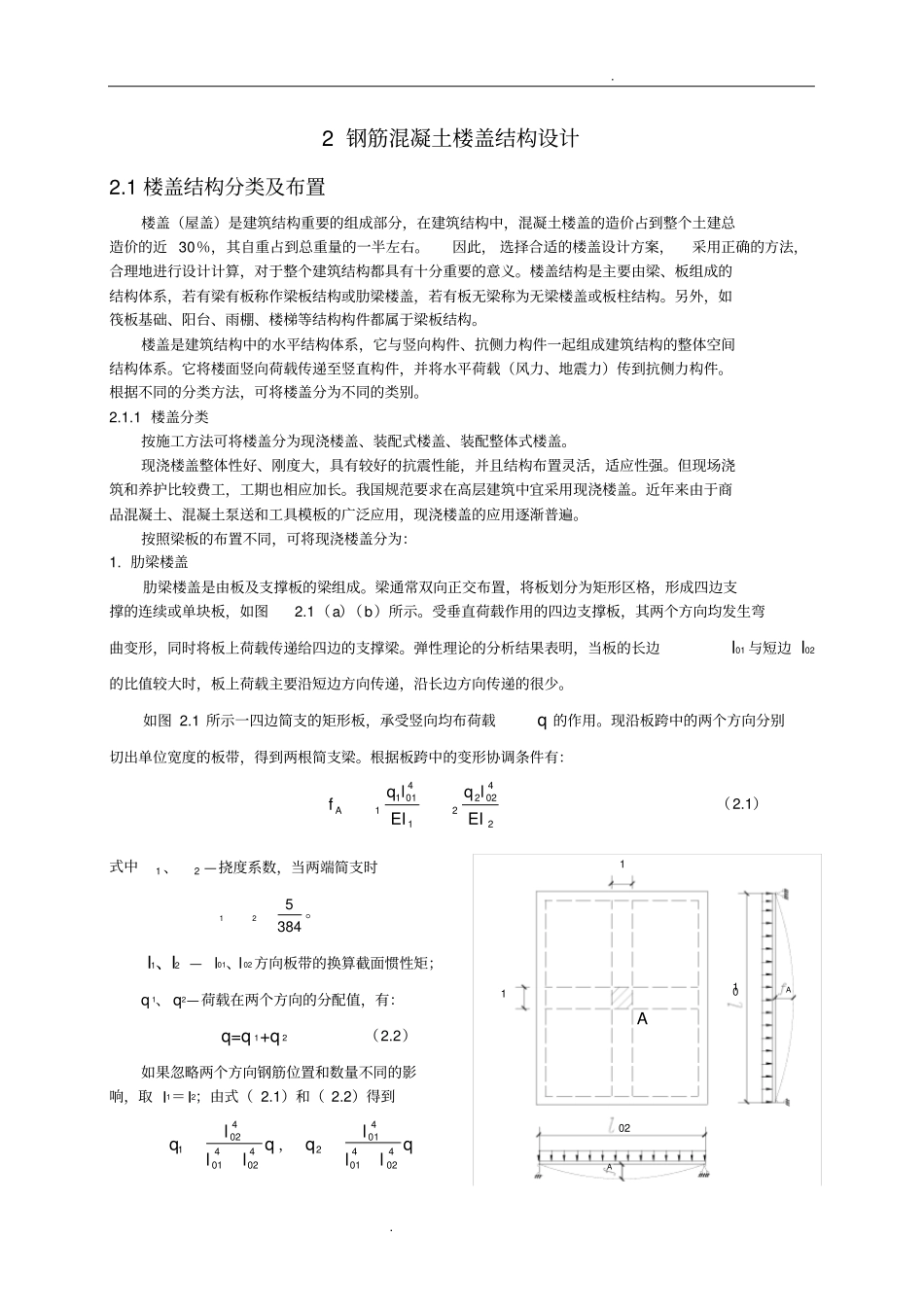

. . 2 钢筋混凝土楼盖结构设计2.1 楼盖结构分类及布置楼盖（屋盖）是建筑结构重要的组成部分，在建筑结构中，混凝土楼盖的造价占到整个土建总造价的近 30％，其自重占到总重量的一半左右。因此， 选择合适的楼盖设计方案，采用正确的方法，合理地进行设计计算，对于整个建筑结构都具有十分重要的意义。楼盖结构是主要由梁、板组成的结构体系，若有梁有板称作梁板结构或肋梁楼盖，若有板无梁称为无梁楼盖或板柱结构。另外，如筏板基础、阳台、雨棚、楼梯等结构构件都属于梁板结构。楼盖是建筑结构中的水平结构体系，它与竖向构件、抗侧力构件一起组成建筑结构的整体空间结构体系。它将楼面竖向荷载传递至竖直构件，并将水平荷载（风力、地震力）传到抗侧力构件。根据不同的分类方法，可将楼盖分为不同的类别。2.1.1 楼盖分类按施工方法可将楼盖分为现浇楼盖、装配式楼盖、装配整体式楼盖。现浇楼盖整体性好、刚度大，具有较好的抗震性能，并且结构布置灵活，适应性强。但现场浇筑和养护比较费工，工期也相应加长。我国规范要求在高层建筑中宜采用现浇楼盖。近年来由于商品混凝土、混凝土泵送和工具模板的广泛应用，现浇楼盖的应用逐渐普遍。按照梁板的布置不同，可将现浇楼盖分为：1. 肋梁楼盖肋梁楼盖是由板及支撑板的梁组成。梁通常双向正交布置，将板划分为矩形区格，形成四边支撑的连续或单块板，如图2.1（a）（b）所示。受垂直荷载作用的四边支撑板，其两个方向均发生弯曲变形，同时将板上荷载传递给四边的支撑梁。弹性理论的分析结果表明，当板的长边l01 与短边 l02的比值较大时，板上荷载主要沿短边方向传递，沿长边方向传递的很少。如图 2.1 所示一四边简支的矩形板，承受竖向均布荷载q 的作用。现沿板跨中的两个方向分别切出单位宽度的板带，得到两根简支梁。根据板跨中的变形协调条件有：240222140111EIlqEIlqf A（2.1）式中1 、2 —挠度系数，当两端简支时384521。I1、I2 — l01、l 02方向板带的换算截面惯性矩；q 1、 q2—荷载在两个方向的分配值，有：q=q 1+q 2（2.2）如果忽略两个方向钢筋位置和数量不同的影响，取 I1＝I2；由式（ 2.1）和（ 2.2）得到qlllq4024014021，qlllq40240140120102A11AA. . 当 l01/l 02=2 时，qq941.01，qq059.02。图 2.1 四边支承板上荷载的传递通过上式我们可以看到，当l01/l 02＞2 时，分配到长跨方向的荷载不到5.9％ 。为了简化计算，对长、短边比值较大的板，忽略...
