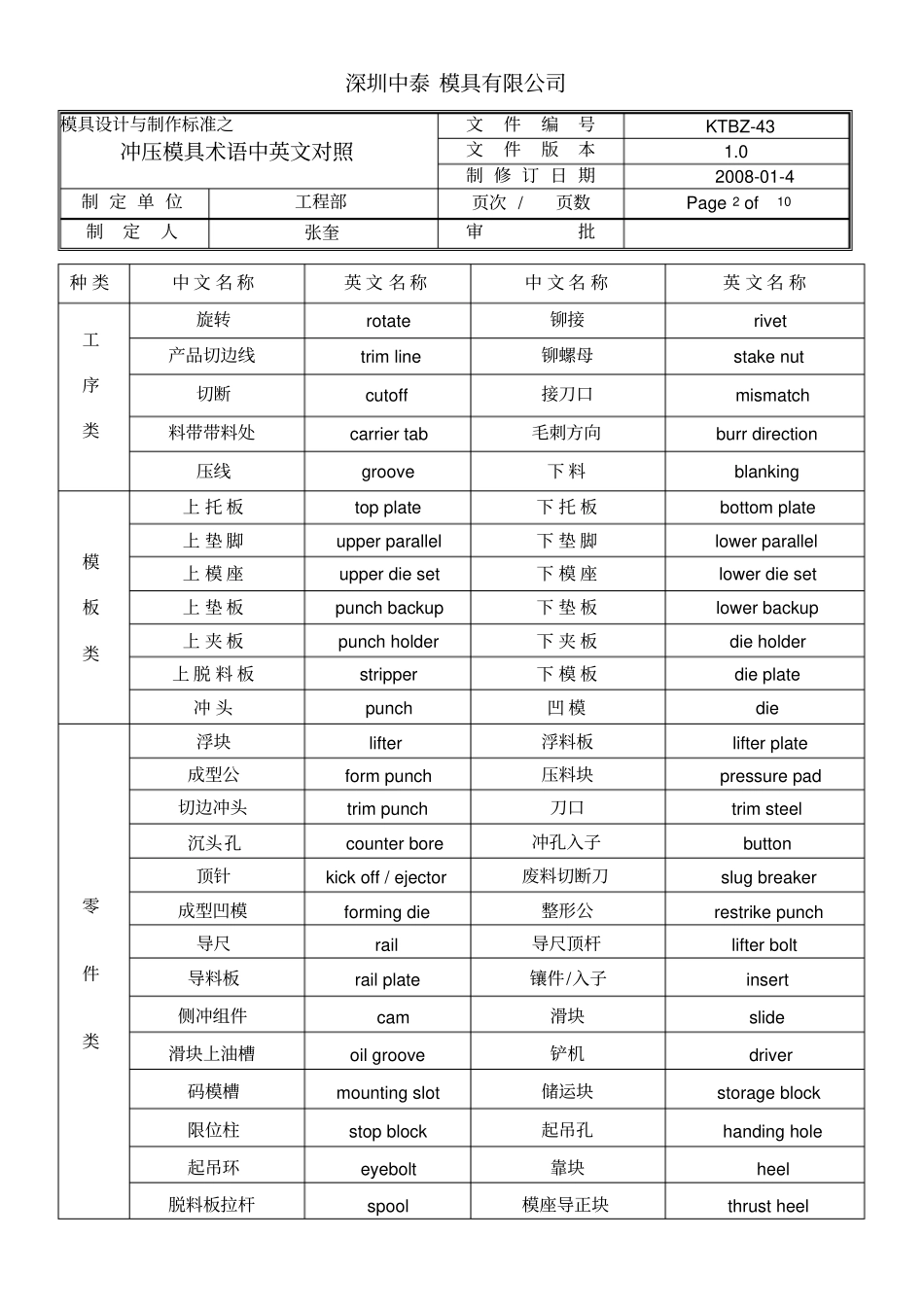

深圳中泰 模具有限公司模具设计与制作标准之冲压模具术语中英文对照文件编号KTBZ-43 文件版本1.0 制 修 订 日 期2008-01-4 制 定 单 位工程部页次 / 页数Page 1 of 10制定人张奎审批1. 目的：为 统一本厂冲压模具专业术语的中英文对照作业而制订本文件。2. 范围：适用于本公司各部门之作业。3. 职责： 各部人员根据本节内容 来进行相关作业。4. 内容：4.1.1 模具相关术语对照表：spotting['sp ɑ t??] 合模种 类中 文 名 称英 文 名 称中 文 名 称英 文 名 称模具种类连 续 模Progressive die 冲 孔 模Pierce die 机 械 手Transfer die 剪 边 模Trimming die 手 动 机 械 手Hand transfer die 下 料 模Blanking die 单 工 程 模Single die 成 形 模Forming die 铸造结构模Cast die 折 弯 模Bending die 简 易 模Prototype die 围 边 模Flange die 铆 合 模Riveting die 拉 伸 模Draw die 复 合 模Compound die 快 换 模Changeable die 工序类料带strip 料带图strip layout 工序process 冲导正孔pilot pierce 冲孔pierce 侧冲cam pierce 切边notch 切侧刃notch french 折弯bend 墩薄coin 成形form 侧成形cam form 整形restrike 围边flange 打凸米boss / dimple 打凸包emboss 打字印stamp 打沙拉孔hourglass 面押coin burr 抽孔extrude hole 拍平flat 卷圆curl 深圳中泰 模具有限公司模具设计与制作标准之冲压模具术语中英文对照文件编号KTBZ-43 文件版本1.0 制 修 订 日 期2008-01-4 制 定 单 位工程部页次 / 页数Page 2 of 10制定人张奎审批种 类中 文 名 称英 文 名 称中 文 名 称英 文 名 称工序类旋转rotate 铆接rivet 产品切边线trim line 铆螺母stake nut 切断cutoff 接刀口mismatch 料带带料处carrier tab 毛刺方向burr direction 压线groove 下 料blanking 模板类上 托 板top plate 下 托 板bottom plate 上 垫 脚upper parallel 下 垫 脚lower parallel 上 模 座upper die set 下 模 座lower die set 上 垫 板punch backup 下 垫 板lower backup 上 夹 板punch holder 下 夹 板die holder 上 脱 料 板stripper 下 模 板die plate 冲 头punch 凹 模die 零件类浮块lifter 浮料板lifter p...
