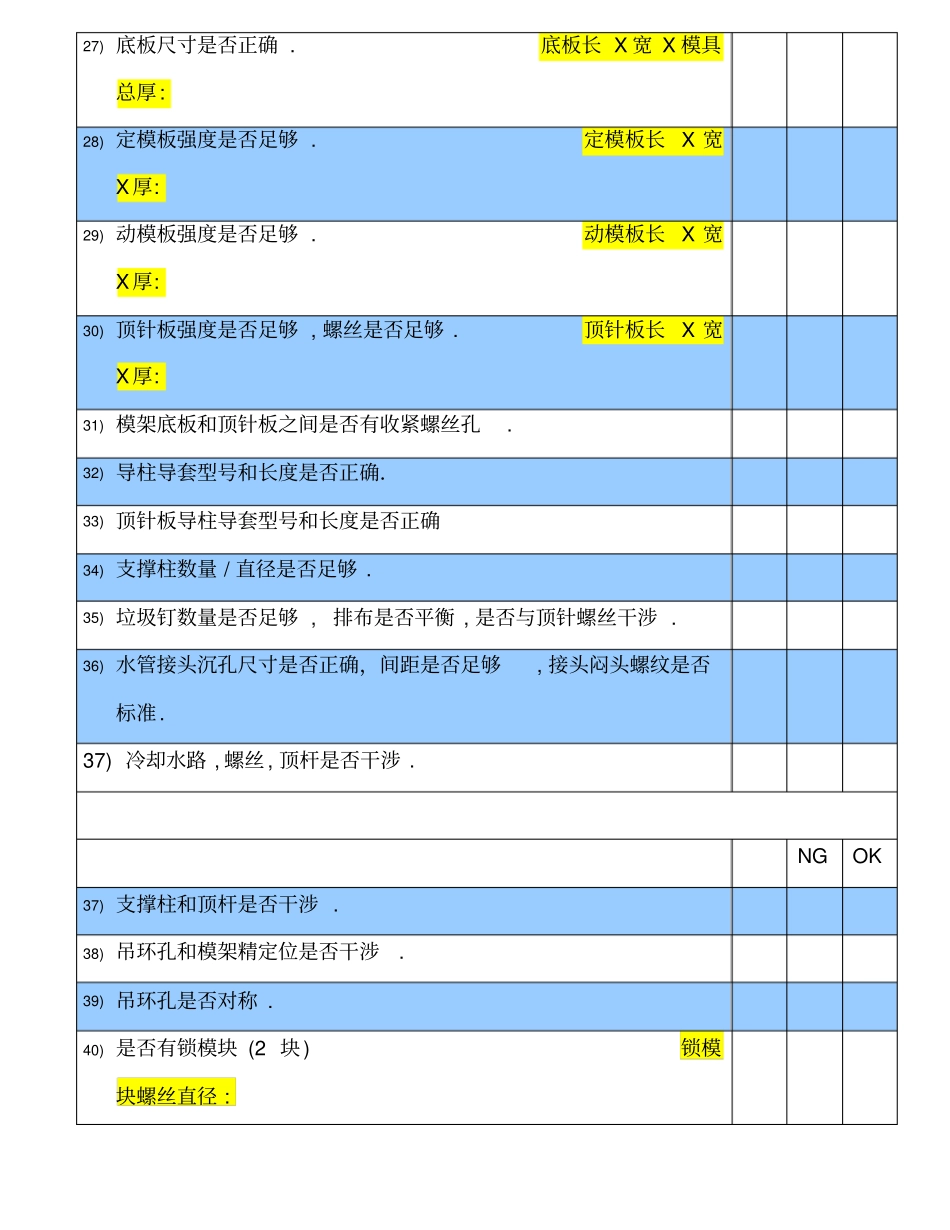

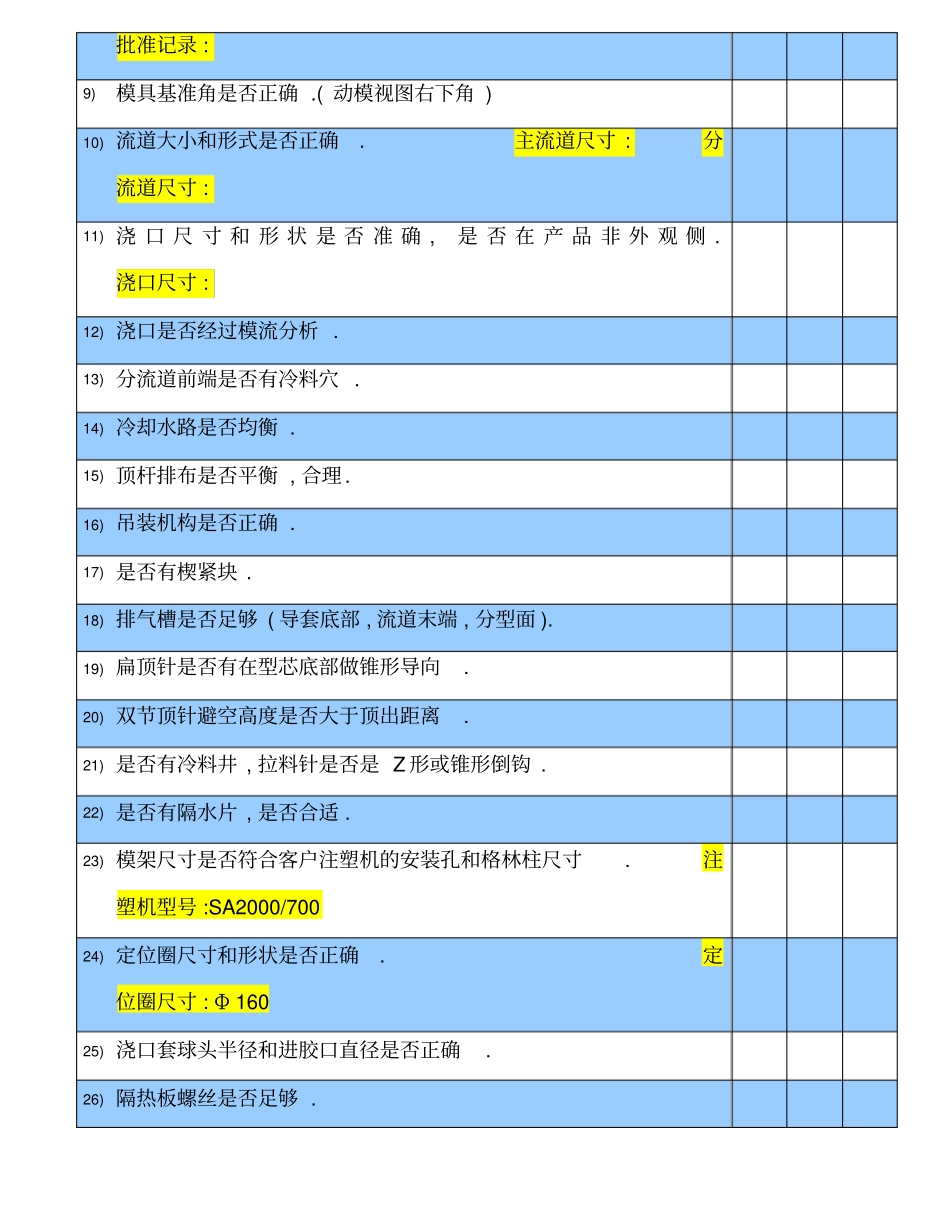

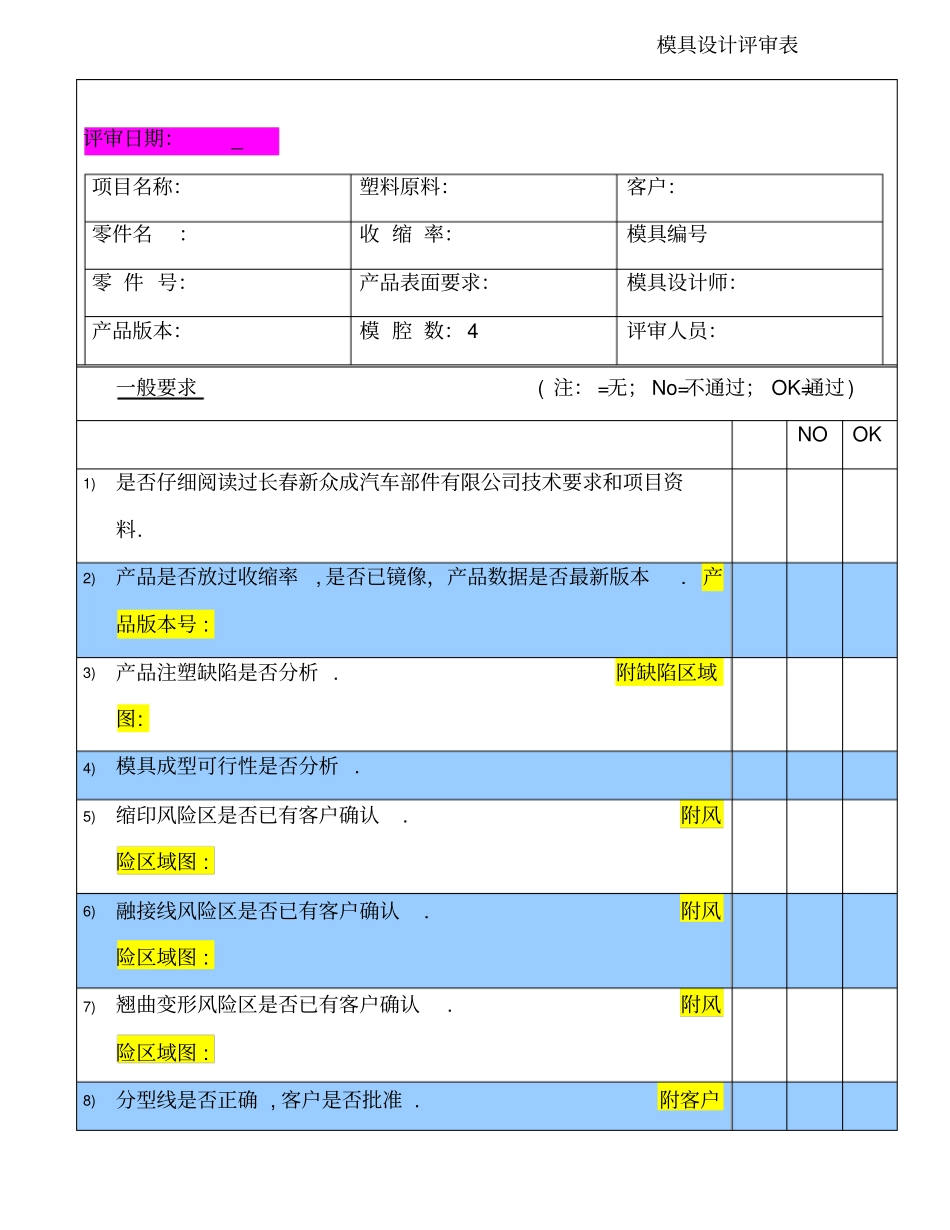

模具设计评审表评审日期： _ 项目名称：塑料原料：客户：零件名：收 缩 率：模具编号零 件 号：产品表面要求：模具设计师：产品版本：模 腔 数：4评审人员：一般要求 ( 注： =无； No=不通过； OK=通过)NOOK1)是否仔细阅读过长春新众成汽车部件有限公司技术要求和项目资料. 2)产品是否放过收缩率, 是否已镜像，产品数据是否最新版本. 产品版本号 :3)产品注塑缺陷是否分析 . 附缺陷区域图:4)模具成型可行性是否分析 . 5)缩印风险区是否已有客户确认. 附风险区域图 :6)融接线风险区是否已有客户确认. 附风险区域图 :7)翘曲变形风险区是否已有客户确认. 附风险区域图 :8)分型线是否正确 , 客户是否批准 . 附客户批准记录 :9)模具基准角是否正确 .( 动模视图右下角 )10) 流道大小和形式是否正确. 主流道尺寸 : 分流道尺寸 :11) 浇 口 尺 寸 和 形 状 是 否 准 确 , 是 否 在 产 品 非 外 观 侧 . 浇口尺寸 :12) 浇口是否经过模流分析 . 13) 分流道前端是否有冷料穴 .14) 冷却水路是否均衡 .15) 顶杆排布是否平衡 , 合理.16) 吊装机构是否正确 .17) 是否有楔紧块 .18) 排气槽是否足够 ( 导套底部 , 流道末端 , 分型面 ). 19) 扁顶针是否有在型芯底部做锥形导向. 20) 双节顶针避空高度是否大于顶出距离.21) 是否有冷料井 , 拉料针是否是 Z 形或锥形倒钩 .22) 是否有隔水片 , 是否合适 .23) 模架尺寸是否符合客户注塑机的安装孔和格林柱尺寸. 注塑机型号 :SA2000/70024) 定位圈尺寸和形状是否正确. 定位圈尺寸 : Φ 16025) 浇口套球头半径和进胶口直径是否正确.26) 隔热板螺丝是否足够 .27) 底板尺寸是否正确 . 底板长 X 宽 X 模具总厚:28) 定模板强度是否足够 . 定模板长X 宽X厚:29) 动模板强度是否足够 . 动模板长X 宽X厚:30) 顶针板强度是否足够 , 螺丝是否足够 . 顶针板长X 宽X厚:31) 模架底板和顶针板之间是否有收紧螺丝孔.32) 导柱导套型号和长度是否正确．33) 顶针板导柱导套型号和长度是否正确34) 支撑柱数量 / 直径是否足够 .35) 垃圾钉数量是否足够 , 排布是否平衡 , 是否与顶针螺丝干涉 .36) 水管接头沉孔尺寸是否正确，间距是否足够, 接头闷头螺纹是否标准.37) 冷却水路 , 螺丝, 顶杆是否干涉 .NGOK37) 支撑柱和顶杆是否干涉 .38) 吊环孔和模架精定位是否干涉.39) 吊环孔是否...
