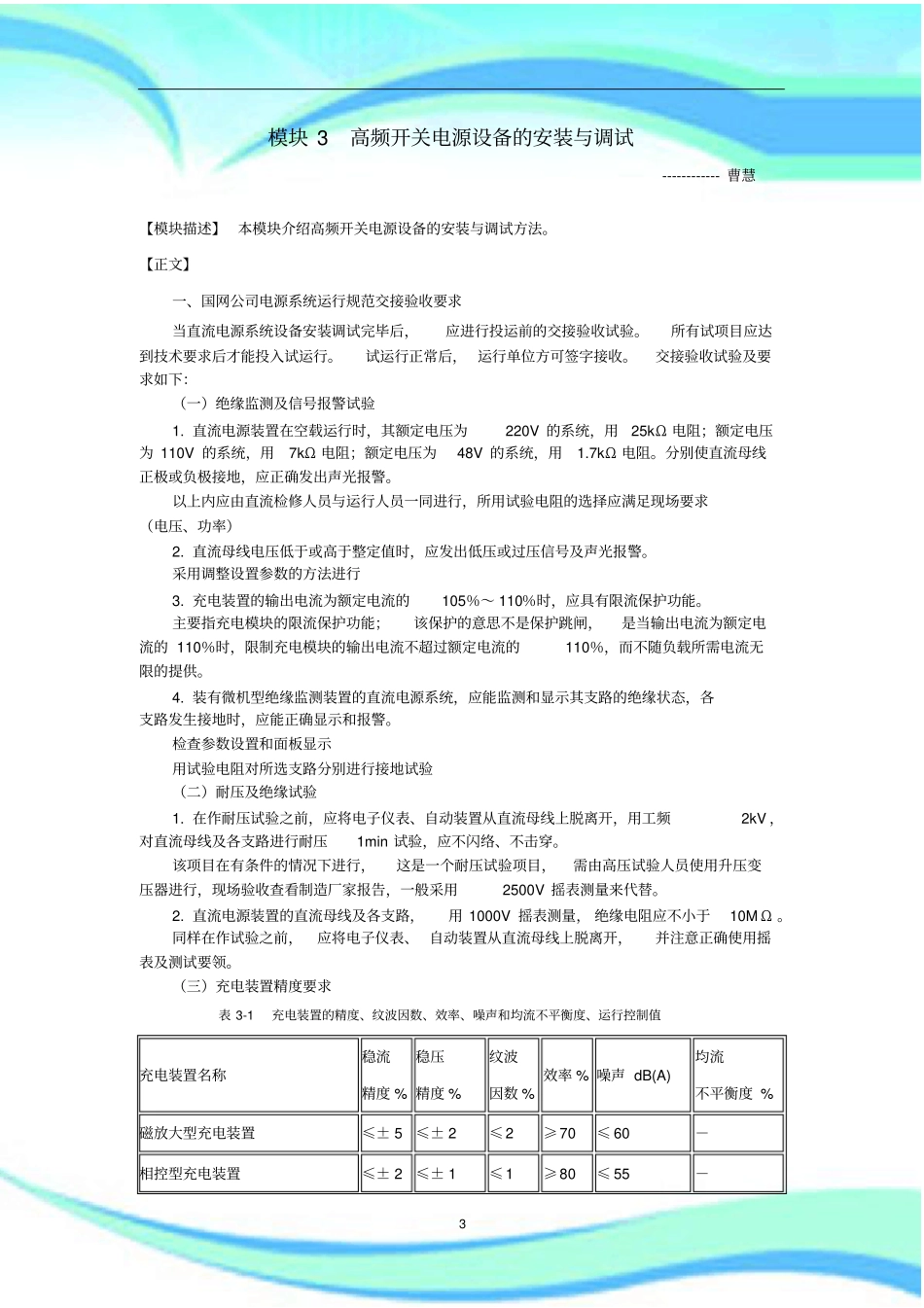

模块 -- 高频开关电源设备的安装与调试2 ————————————————————————————————作者：————————————————————————————————日期：3 模块 3 高频开关电源设备的安装与调试------------ 曹慧【模块描述】 本模块介绍高频开关电源设备的安装与调试方法。【正文】一、国网公司电源系统运行规范交接验收要求当直流电源系统设备安装调试完毕后，应进行投运前的交接验收试验。所有试项目应达到技术要求后才能投入试运行。试运行正常后， 运行单位方可签字接收。交接验收试验及要求如下：（一）绝缘监测及信号报警试验1. 直流电源装置在空载运行时，其额定电压为220V 的系统，用25kΩ 电阻；额定电压为 110V 的系统，用7kΩ 电阻；额定电压为48V 的系统，用1.7kΩ 电阻。分别使直流母线正极或负极接地，应正确发出声光报警。以上内应由直流检修人员与运行人员一同进行，所用试验电阻的选择应满足现场要求（电压、功率）2. 直流母线电压低于或高于整定值时，应发出低压或过压信号及声光报警。采用调整设置参数的方法进行3. 充电装置的输出电流为额定电流的105％～ 110％时，应具有限流保护功能。主要指充电模块的限流保护功能；该保护的意思不是保护跳闸，是当输出电流为额定电流的 110％时，限制充电模块的输出电流不超过额定电流的110％，而不随负载所需电流无限的提供。4. 装有微机型绝缘监测装置的直流电源系统，应能监测和显示其支路的绝缘状态，各支路发生接地时，应能正确显示和报警。检查参数设置和面板显示用试验电阻对所选支路分别进行接地试验（二）耐压及绝缘试验1. 在作耐压试验之前，应将电子仪表、自动装置从直流母线上脱离开，用工频2kV ，对直流母线及各支路进行耐压1min 试验，应不闪络、不击穿。该项目在有条件的情况下进行，这是一个耐压试验项目，需由高压试验人员使用升压变压器进行，现场验收查看制造厂家报告，一般采用2500V 摇表测量来代替。2. 直流电源装置的直流母线及各支路，用 1000V 摇表测量， 绝缘电阻应不小于10M Ω 。同样在作试验之前，应将电子仪表、 自动装置从直流母线上脱离开，并注意正确使用摇表及测试要领。（三）充电装置精度要求表 3-1 充电装置的精度、纹波因数、效率、噪声和均流不平衡度、运行控制值充电装置名称稳流精度 % 稳压精度 % 纹波因数 % 效率 % 噪声 dB(A) 均流不平衡度 % 磁放大型充...
