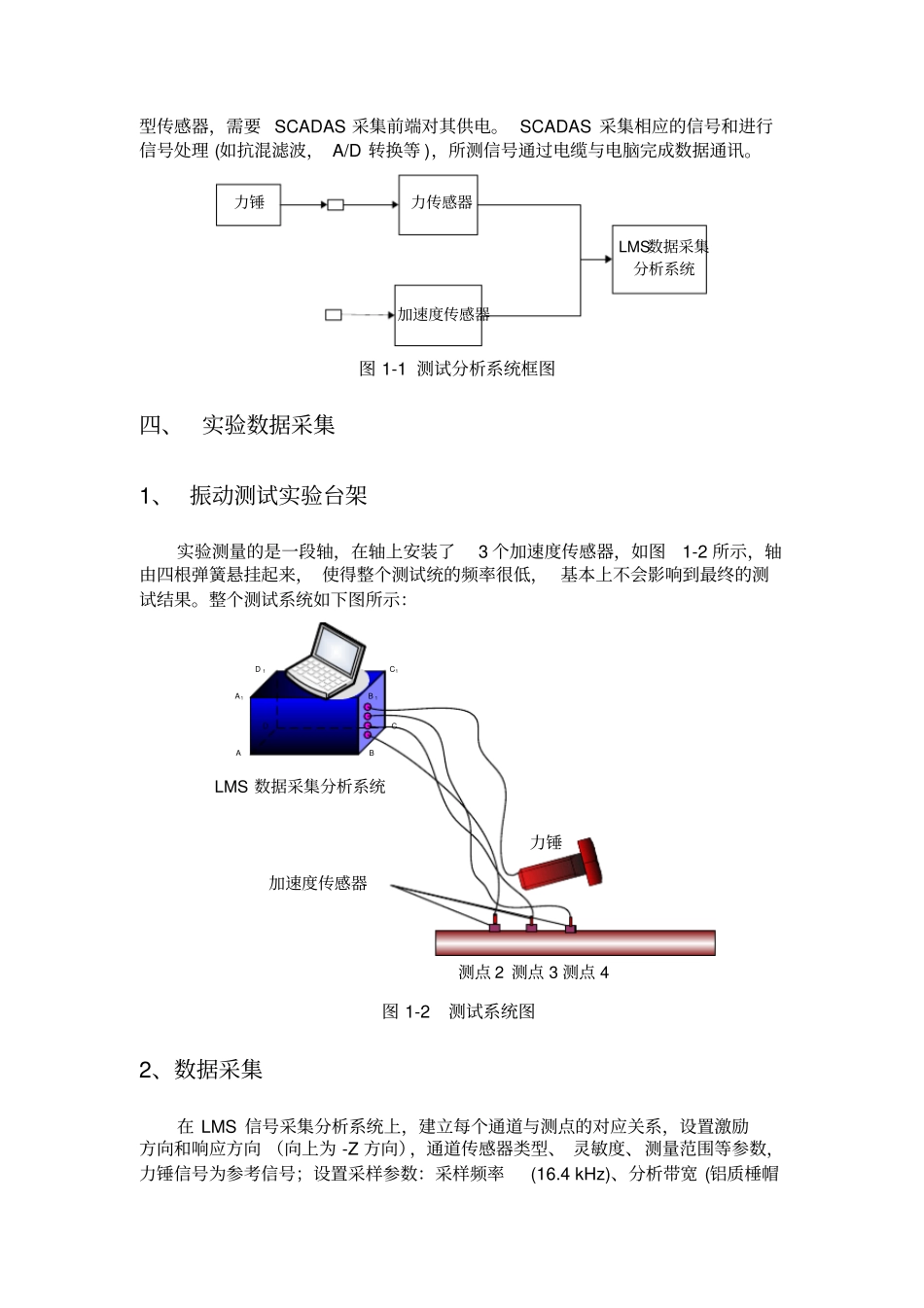

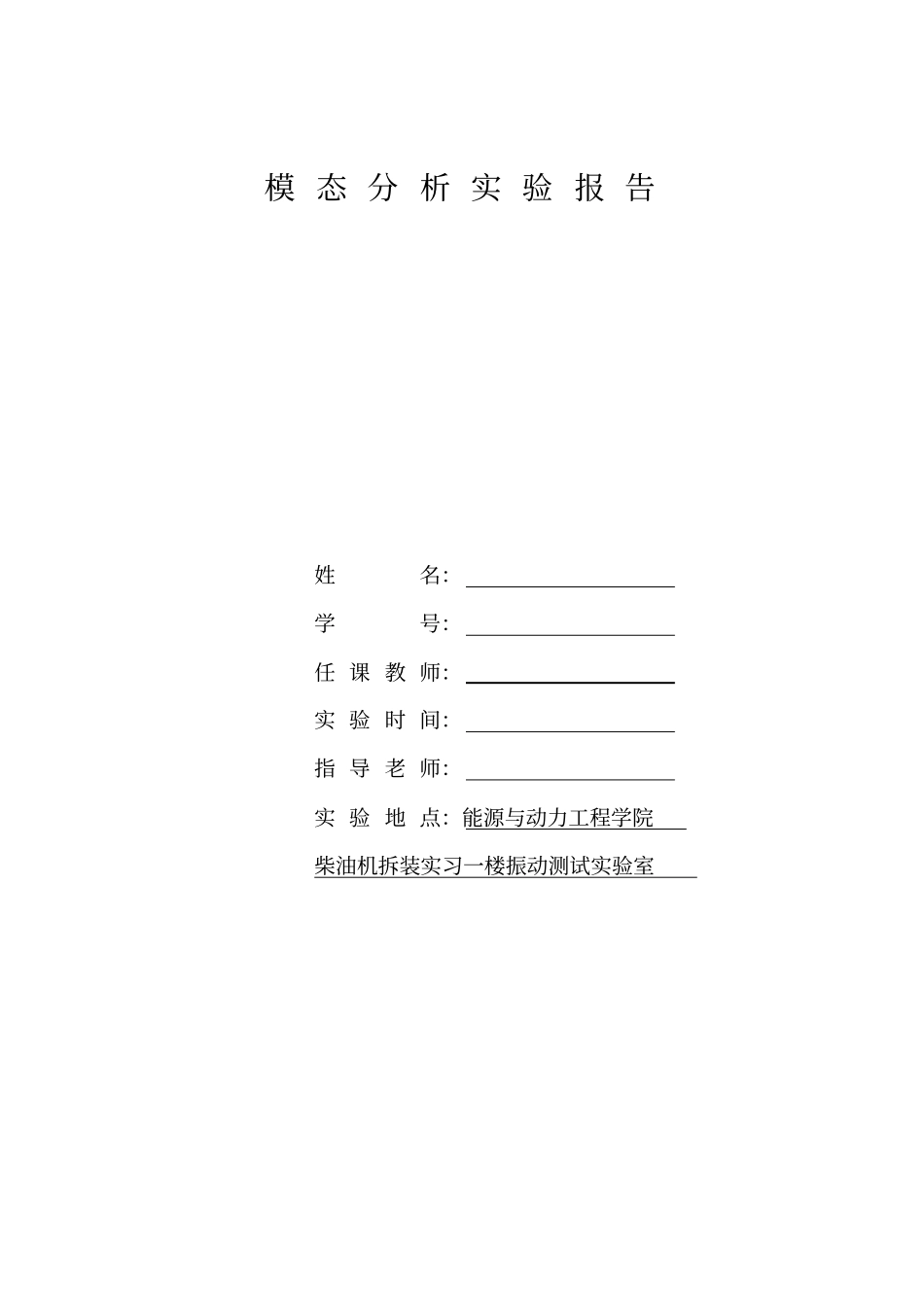

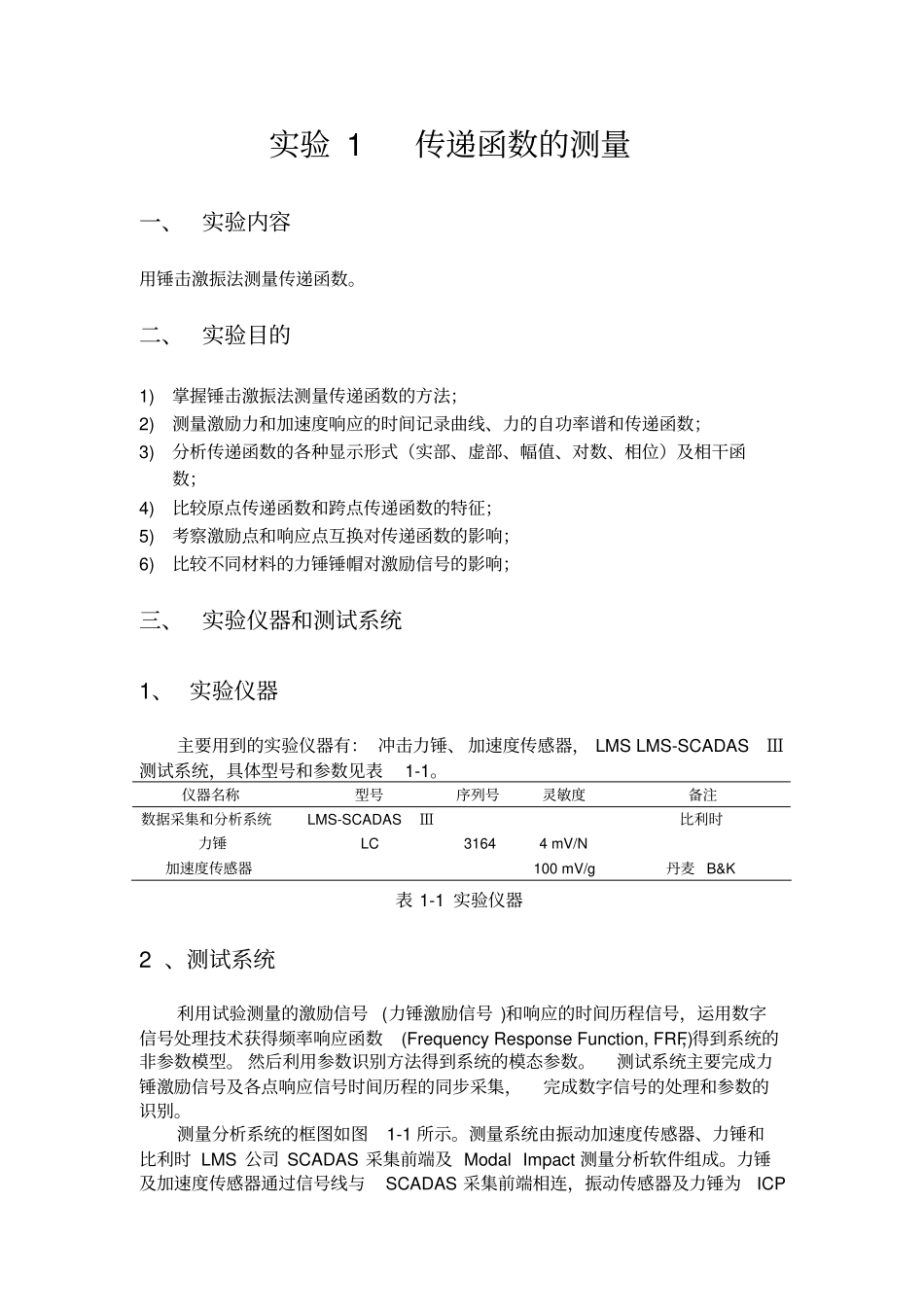

模 态 分 析 实 验 报 告姓名:学号:任 课 教 师:实 验 时 间:指 导 老 师:实 验 地 点:能源与动力工程学院柴油机拆装实习一楼振动测试实验室实验 1 传递函数的测量一、实验内容用锤击激振法测量传递函数。二、实验目的1)掌握锤击激振法测量传递函数的方法;2)测量激励力和加速度响应的时间记录曲线、力的自功率谱和传递函数;3)分析传递函数的各种显示形式(实部、虚部、幅值、对数、相位)及相干函数;4)比较原点传递函数和跨点传递函数的特征;5)考察激励点和响应点互换对传递函数的影响;6)比较不同材料的力锤锤帽对激励信号的影响;三、实验仪器和测试系统1、 实验仪器主要用到的实验仪器有: 冲击力锤、 加速度传感器, LMS LMS-SCADAS Ⅲ测试系统,具体型号和参数见表1-1。仪器名称型号序列号灵敏度备注数据采集和分析系统LMS-SCADAS Ⅲ比利时力锤LC 3164 4 mV/N 加速度传感器100 mV/g 丹麦 B&K 表 1-1 实验仪器2 、测试系统利用试验测量的激励信号 (力锤激励信号 )和响应的时间历程信号,运用数字信号处理技术获得频率响应函数(Frequency Response Function, FRF),得到系统的非参数模型。 然后利用参数识别方法得到系统的模态参数。测试系统主要完成力锤激励信号及各点响应信号时间历程的同步采集,完成数字信号的处理和参数的识别。测量分析系统的框图如图1-1 所示。测量系统由振动加速度传感器、力锤和比利时 LMS 公司 SCADAS 采集前端及 Modal Impact 测量分析软件组成。力锤及加速度传感器通过信号线与SCADAS 采集前端相连,振动传感器及力锤为ICP型传感器,需要 SCADAS 采集前端对其供电。 SCADAS 采集相应的信号和进行信号处理 (如抗混滤波, A/D 转换等 ),所测信号通过电缆与电脑完成数据通讯。力锤力传感器加速度传感器LMS数据采集分析系统图 1-1 测试分析系统框图四、实验数据采集1、 振动测试实验台架实验测量的是一段轴,在轴上安装了3 个加速度传感器,如图1-2 所示,轴由四根弹簧悬挂起来, 使得整个测试统的频率很低, 基本上不会影响到最终的测试结果。整个测试系统如下图所示:BACDA1B 1C1D 1力锤加速度传感器LMS 数据采集分析系统测点 3测点 2测点 4图 1-2 测试系统图2、数据采集在 LMS 信号采集分析系统上,建立每个通道与测点的对应关系,设置激励方向和响应方向 (向上为 -Z 方向),通道传感器类型、 灵敏度、测量范围等...
